인체조직 관리 공공기관 저온 온도 모니터링 솔루션

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 실내공기질, 악취, 수위, 누수, 누액, 진동, 소음, 기울기 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업 (주)와이즈맥스 입니다.

​

​

오늘의 설치사례는 보건복지부 산하의 인체조직을 관리하는 공공기관에서 사용중인 딥프리져 장비의

내부 저온 온도를 모니터링 하고 문제 발생시 이탈알람을 통해 즉시 조치할 수 있는 솔루션 입니다.

제약, 바이오, 병원 등에서 사용하고 있는 딥프리져, 챔버, CO2인큐베이터 등은 대부분

일정한 온도를 꾸준히 유지해야 하고 온도가 변화했을때 변화된 시간, 수치 등을 정확히

아는 것이 중요합니다. 하여 GMP 시설 등은 법제화 되어 온도 습도를 필히 관리해야하죠.

이번에 설치가 진행된 곳 또한 딥프리져 장비의 저온 온도를 모니터링하고 온도 이탈 발생시

전화, 문자, 메일 등으로 이탈알람을 받아보고 일간, 주간, 월간 등으로 보고서를 발행하여

별도의 문서 작업없이 손쉽게 운영관리 하실 수 있도록 구성하였습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여 진행하였습니다.

​

​

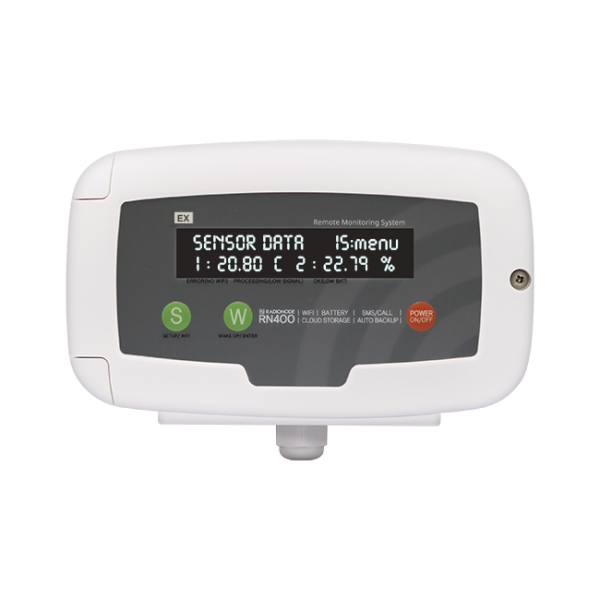

RN400-T2EX는 PT100 센서 및 써모커플 K/T 타입 센서를 호환하는 무선 데이터로거 제품으로

WiFi-Enterprise를 지원하여 강력한 보안환경에서 사용하실 수 있고 IP65 등급의 케이스와

뒷면에 초강력 자석을 내장하고 있어 다양한 산업환경에서 사용하시기 용이합니다.

또한 Micro SD 카드와 배터리 사용을 통해 UPS 기능을 지원하여 정전시에도 안전하게

데이터를 기록 및 보관 하실 수 있습니다. PT100 센서 사용시 -200 ~ 200℃,

써모커플 K 타입 사용시 -30 ~ 300℃, 써모커플 T 타입 사용시 -100 ~ 50℃ 까지 하실 수 있습니다.

​

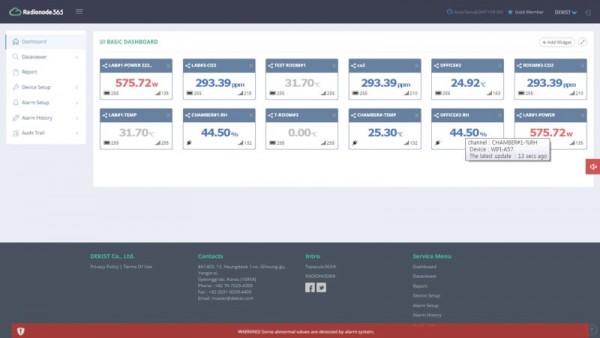

라디오노드365는 클라우드 웹서비스로 아마존 클라우드 서버를 사용하여

강력한 보안환경 및 안정적인 속도를 자랑하고 인터넷이 되는 곳이라면

언제 어디에서든 손쉽게 IoT 센서를 모니터링 할 수 있는 통합 모니터링

웹서비스 입니다. 라디오노드는 통합 모니터링을 위한 다양한 기능을 제공합니다.

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 디스플레이 전용 모드 지원 (전광판 모드 Nest Panel)

4. 각종보고서 지원 (일간, 주간, 월간, 이탈내역, MKT 등)

5. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 활용 가능

6. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

7. 이미지뷰어 (도면 및 현장 사진 등을 업로드 한 뒤 대시보드 오버랩)

​

제약 바이오 병원 등에서 딥프리저 장비에 저온 온도를 모니터링해야 하는 이유는

1. 샘플의 안정성 유지

딥프리저는 의약품, 백신, 혈액, 조직, 유전자 등 온도에 민감한 샘플을 장기간

보관하는 데 사용되고 저온 온도에서 샘플의 변성이나 손상을 방지하여 안정성을

유비하기 위해 정확한 온도 모니터링이 필수적입니다. 온도변화는 샘플의 효능,

유효성, 안전성에 영향을 미칠 수 있으며, 특히 의약품이나 백신의 경우 심각한

부작용을 초래할 수 있습니다.

2. 규정 준수

제약 및 바이오 분야는 GMP(Good Manufacturing Practice),

GLP(Good Laboratory Practice), GCP(Good Clinical Practice) 등

엄격한 규정을 준수해야 합니다. 이러한 규정은 샘플 보관 온도, 모니터링 방법,

기록 유지 등에 대한 명확한 기준을 제시하고 있으며, 이를 준수하지 않을 경우

제품의 품질 저하, 허가 취소, 법적 책임 등의 문제가 발생할 수 있습니다.

3. 품질 관리

딥프리저 온도 모니터링은 샘플의 품질 관리에 중요한 역할을 합니다. 온도 이탈

발생 시 즉각적인 조치를 취하고 원인을 분석하여 재발을 방지함으로써

샘플의 품질을 유지하고 연구 및 생산의 신뢰성을 확보할 수 있습니다.

4. 장비관리

딥프리저의 온도를 지속적으로 모니터링함으로써 장비의 성능 저하, 고장, 오작동 등을

조기에 감지하고 예방 정비를 수행할 수 있습니다. 이는 장비의 수명 연장, 유지보수 비용

절감, 갑작스러운 장비 고장으로 인한 샘플 손실 방지 등에 기여합니다.

​

​

제약 바이오 병원 등에서 사용하는 딥프리저는 보통 -80 ~ -20℃ 범위에서 운영되고

특수한 경우 -150℃ 이하의 초저온 냉동고를 사용하기도 합니다.

센서를 통한 모니터링 솔루션이 없는 경우 관리자가 매시간마다 현장에 방문하여

온도를 수기로 작성하고 작성된 내용을 보고서로 만들어 관리하는 것이 보통인데요

저희 와이즈맥스의 솔루션을 도입하고 나서는 실시간으로 언제 어디에서든 온도를

모니터링할 수 있고 측정된 온도 데이터는 클라우드 웹서비스에 저장되어

과거 데이터를 언제나 쉽게 확인해 보실 수 있습니다.

또한 이탈값을 지정하여 온도가 너무 높거나 낮아진 경우 전화, 문자, 메일 등으로

이탈알람을 보내어 즉각적인 조치는 물론 이탈내역 또한 보고서로 작성되어 손쉬운

관리가 가능합니다.

​

​

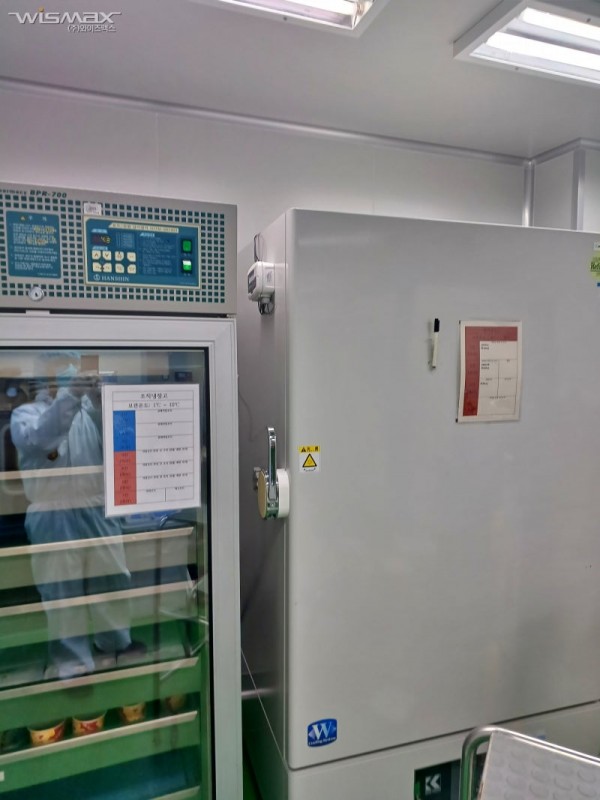

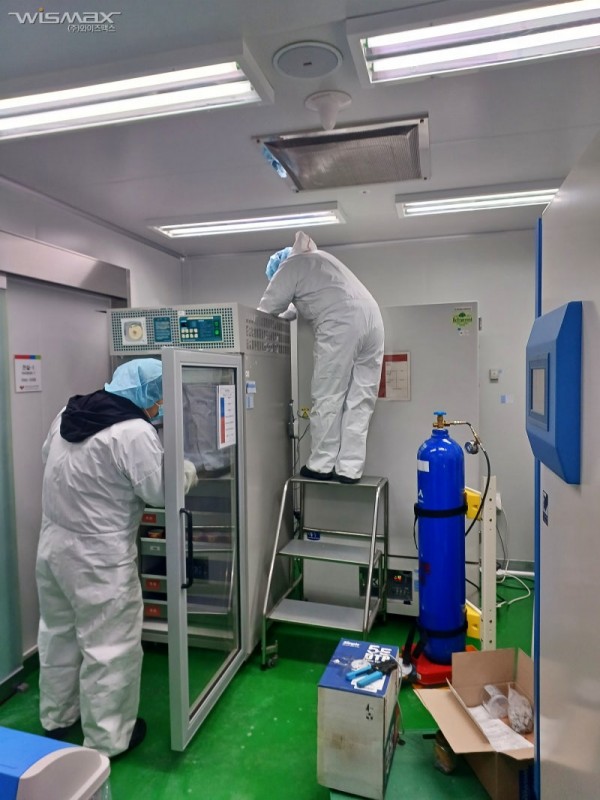

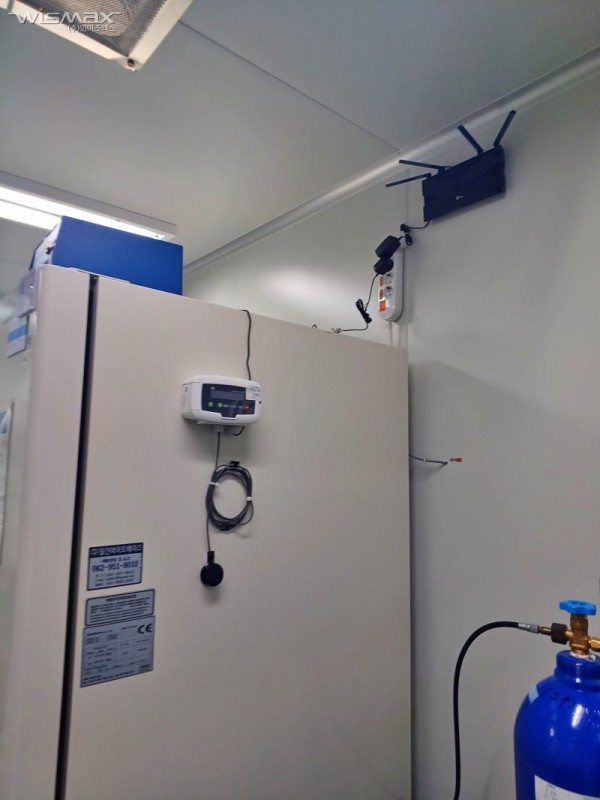

설치는 RN400-T2EX를 딥프리저에 부착하고 (뒷면에 자석이 내장되어 있어 철제 표면에 쉽게 부착)

뒷면과 옆면에 있는 홀을 통해 PT100 센서를 내부로 인입하여 설치를 진행했습니다.

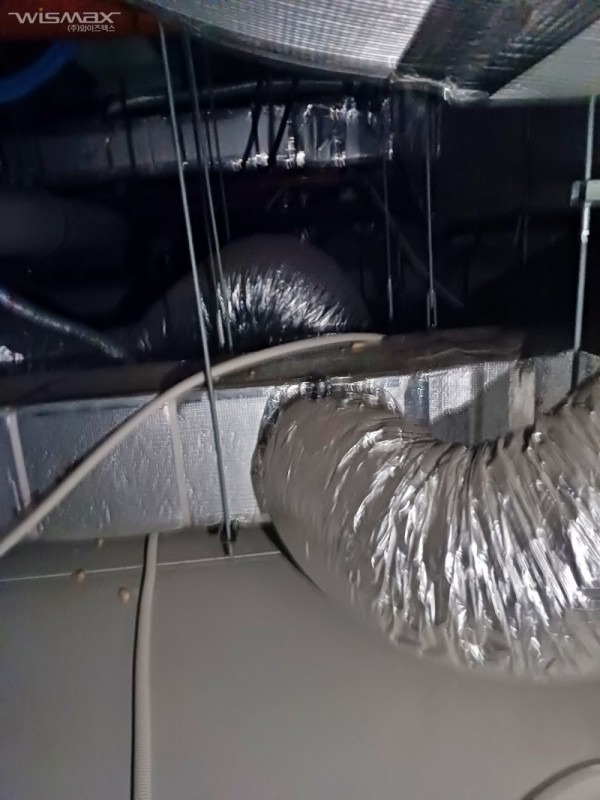

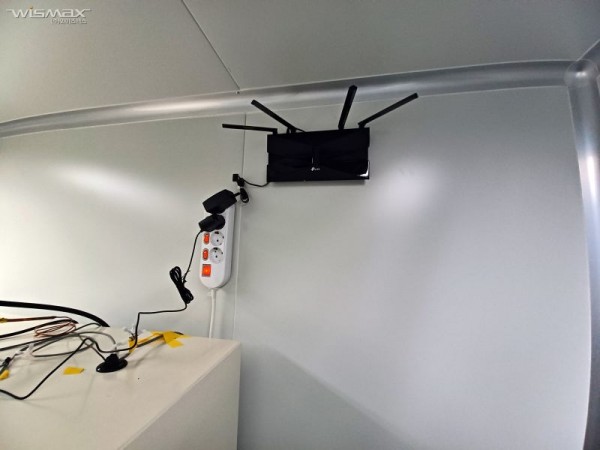

IoT 센서는 인터넷 통신을 기반으로 하기에 현장의 Lan선을 이용하여 공유기를 설치해

진행하기로.....되어 있었지만....랜선이 나와있지 않아 추가적으로 랜 연장 공사까지 진행하였습니다.

​

​

다행히 단거리 연장이라 서비스로 작업을 해드리고 통신 연결 하였고

제품에 대한 설명과 라디오노드365 클라우드 웹서비스의 사용법 등에 대해

교육해 드린뒤 마무리 되었습니다.

​

​

히..힘들..었다...ㅠㅠ

​

​

저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 및 이탈알람 솔루션을

전문으로 하여 온도, 습도, 유해가스, 실내공기질, 악취, 화재감지, 수위, 누수, 누액

소음, 진동 등 다양한 센서 모니터링 솔루션을 진행하고 있습니다.

필요하신 센서 모니터링이 있다면 언제든 저희 와이즈맥스에 문의해주세요

전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.

​

​

​
