육가공 업체 냉장 냉동 보관소 저온 온도 모니터링 솔루션

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 실내공기질, 악취, 수위, 누수, 누액, 진동, 소음 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

오늘 소개해 드릴 설치사례는 육가공 업체의 냉장 냉동 보관소 내부의 저온 온도를

모니터링 하는 솔루션 입니다. 기존에 다른 온도센서를 사용중에 있었는데 컨트롤 패널에

표시되는 온도와 차이가 많이 발생하여 이를 보완하기 위해 온도센서 전체를 저희 솔루션으로

변경하였습니다. 사실 냉장 냉동 보관소 컨트롤 패널에 표시되는 온도에 맞추기란 불가능합니다.

온도센서마다 해상도가 다르고 센서 특성에 따라 온도편차의 움직임이 다르기 때문이죠

하여 가장 정확한 것은 검교정을 받아 센서의 신뢰성을 검증 받는 것이 최고의 방법인데요

이번에 설치가 진행된곳은 시간이 촉박하여 최대한 차이가 생기지 않도록 센서의 위치를

맞추어 1℃ 이하로 차이가 나지 않도록 셋팅하였습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여 진행하였고

RN171 유선 데이터 전송기에 UA13 + PT100 센서를 연결하여 진행했습니다.

모니터링은 자체적으로 MES에 연동하여 사용하신다 하여 MODBUS TCP를 통해

데이터를 직접 수집해 활용하실 수 있도록 구성하였습니다.

​

​

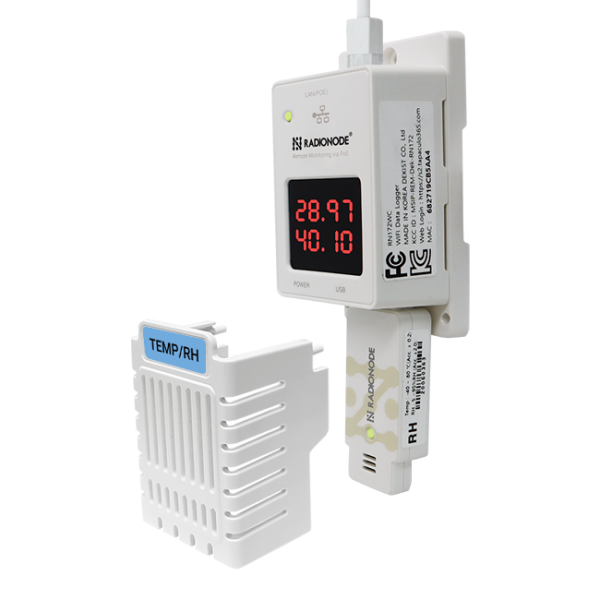

RN171은 유선 데이터 전송기로 USB 타입의 UA 제품을 연결하여 측정된 데이터를

RADIONODE365 클라우드 웹서비스로 전송하거나 HTTP, TELNET, MODBUS TCP 등의

통신프로토콜을 통해 MES, SCADA, SI, HMI, BMS 등 자체적으로 사용중인 시스템에

연동하여 측정된 데이터를 다양하게 활용해 보실 수 있습니다.

PoE 를 지원하여 랜선하나로 전원과 통신을 공급해 아답터 없이도 사용이 가능합니다.

​

UA13은 USB타입의 데이터로거 제품으로 PT100 센서를 지원하여 온도를 -200 ~ 300℃ 까지

측정이 가능하고 단독사용시 윈도우, 리눅스, 맥, 안드로이드 등의 OS를 지원하여 PC, 노트북, 태블릿,

스마트폰 등에 연결해 측정된 데이터를 확인하거나 RN171(유선) or RN172(무선) 데이터 전송기에

연결하여 유무선 네트워크를 통해 데이터를 받아보실수도 있습니다.

​

​

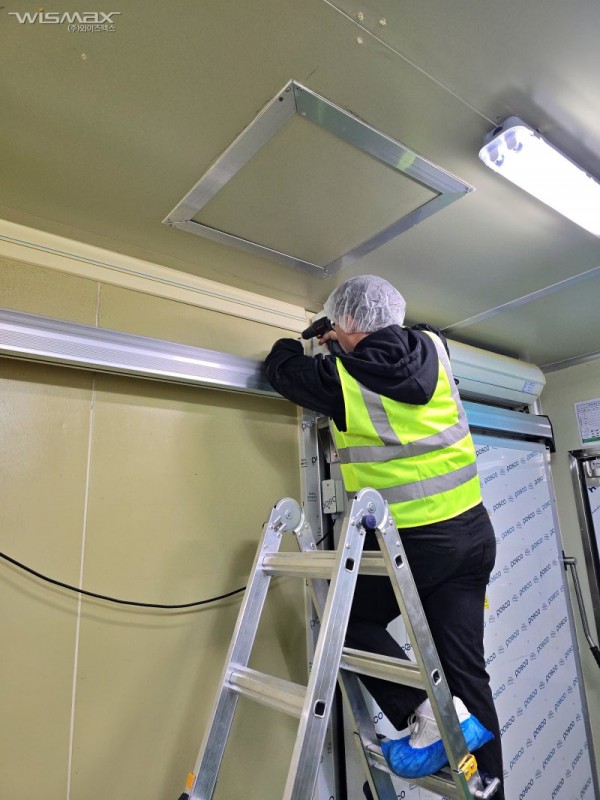

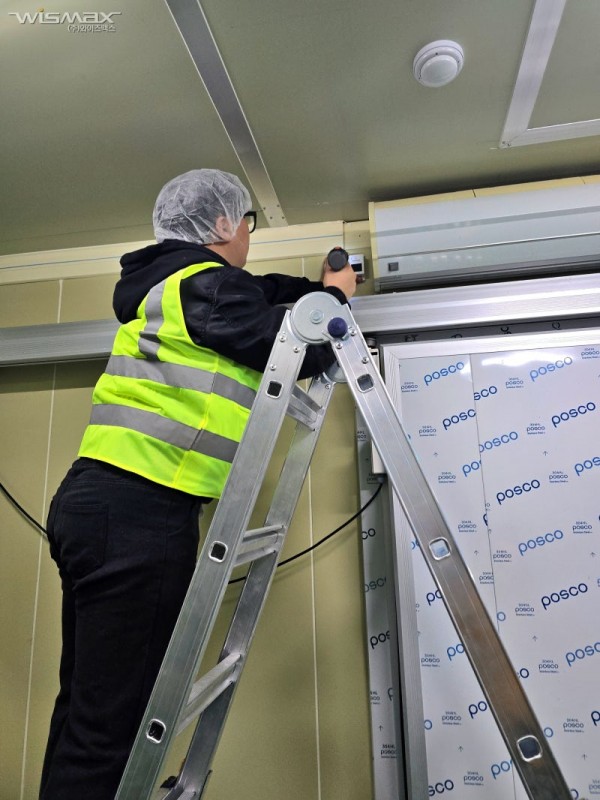

설치가 진행될 곳은 천장에 구멍을 뚫어 센서와 랜선을 인입하기 때문에

다소 높은 위치가 많아 사다리를 챙겨 진행했습니다.

​

​

설치를 진행할 곳은 HACCP 인증 업체로 체계적인 온도 관리와 철저한 위생 관리를

하고 있어 저희도 위생모와 신발에 위생커버를 씌워 입장했습니다.

​

​

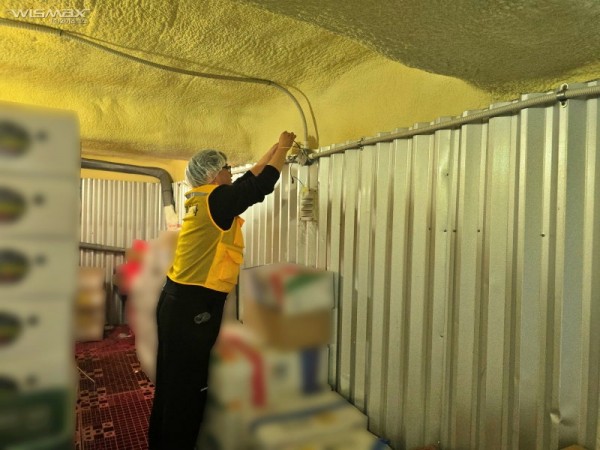

설치전에 설치 위치를 다시한번 확인후 네트워크 공사팀에 랜선과

온도센서를 천장을 통해 설치를 부탁하고 저희 엔지니어가 제품을

부착후 연결하여 설치를 진행하였습니다.

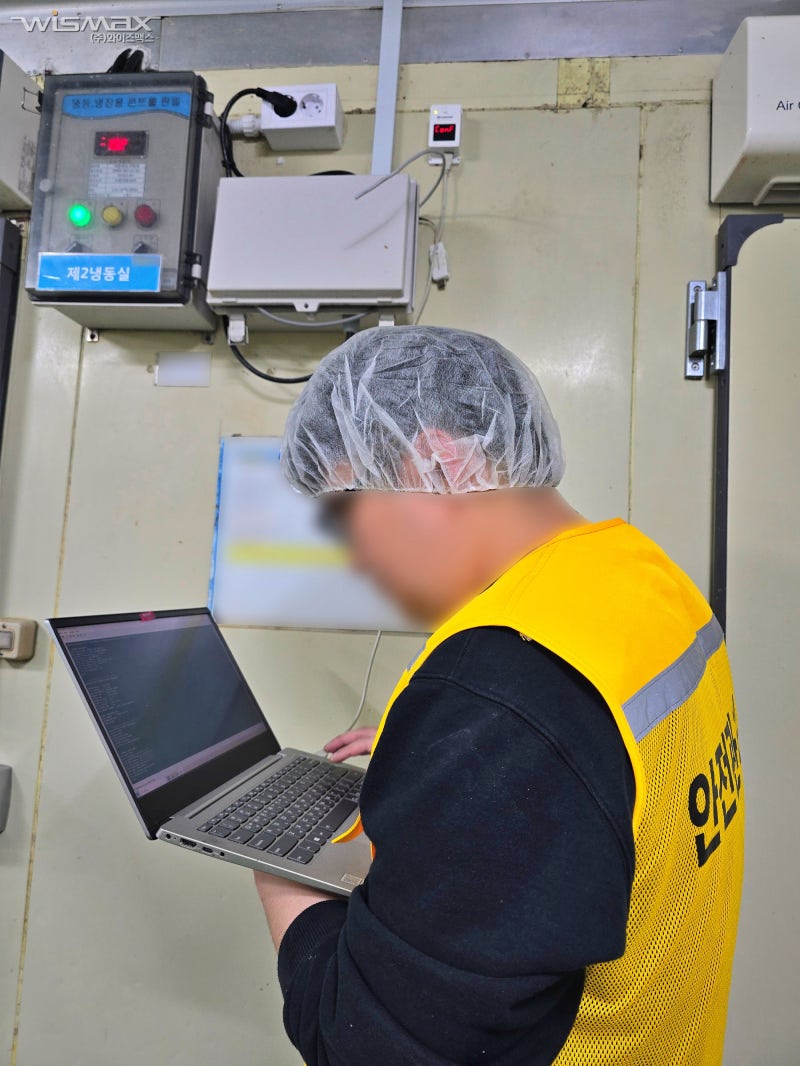

앞서 이야기 드린바와 같이 옆에 컨트롤 판넬에 온도가 측정되고 있었고

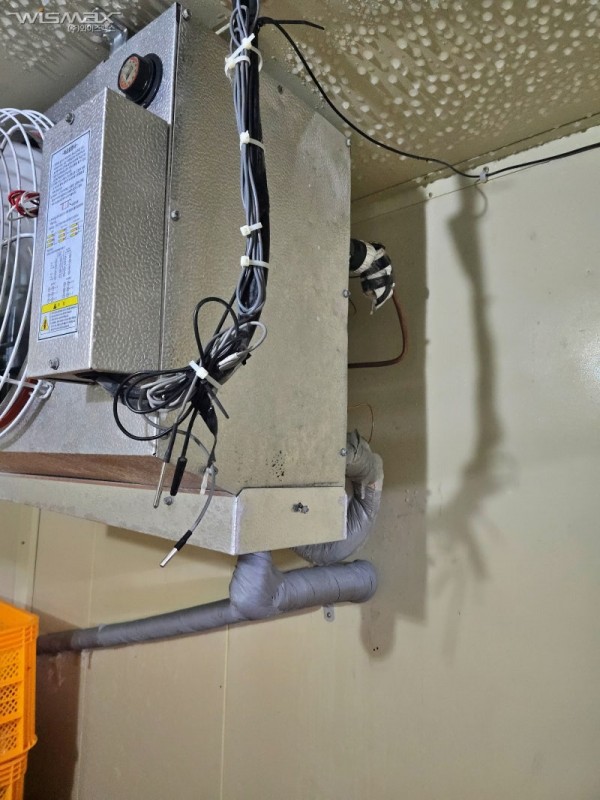

해당 온도에 최대한 맞춰 달라고 하시어 기존 온도센서가 있는 곳에

PT100 센서를 최대한 붙여서 온도편차를 최소화 하였습니다.

​

​
