POE Lan과 WiFi 로 연결하는 센서 모니터링 시스템 RN17x 시리즈

● PoE 지원 전원과 LAN 통합
● WiFi 연결 지원 (RN172모델)
● 센서값 전면부 LED 디스플레이 표시
● USB 방식의 교체형 센서
● MODBUS-TCP 지원으로 PLC 호환
● 클라우드 서비스에 데이터 저장기록

RN171 RN172

RN171

PoE 랜선 데이터로거

RN172

Wifi 무선 데이터로거

RN171(유선) RN172(무선) 데이터로거 제품소개





아이콘1
Replaceable Sensor

교체가능한 센서를 USB 포트에 삽입하여 사용합니다. 센서 선택 및 노후센서 교체시 매우 편리합니다. 온습도, VOC,온도, 산소, 이산화탄소 등 다양한 센서가 준비되어 있고, 타사의 센서도 연동이 가능합니다.

아이콘2
Easy Cloud Software

클라우드 기반의 웹서비스에서 모든 정보를 관리합니다. 바로 로그인하고 사용하세요. PC용 소프트웨어로는 Tapaculo Lite가 준비되어 있습니다.

아이콘3
Network Protocols

본 제품은 HTTP, MODBUS-TCP, Telnet 등의 프로토콜을 사용하여 실시간으로 목적지(서버)로 전송합니다. 사용자가 직접 시스템을 구축하는 경우 매우 유용합니다.

아이콘4
Easy Installation

POE(Power Over Ethernet) 및 WiFi 기술은 제품 설치의 편의성을 제공합니다. 이는 설치에 필요한 많은 비용을 절감합니다.

RN17x 센서 구성도

RN17X 구성도

라디오노드의 RN171/172 제품은 범용 통신망을 이용하여 손쉽게 센서 모니터링 시스템을 구축하기 위해 개발된 데이터 송신기입니다. 다양한 센서를 지원하기 위해 센서부는 USB 형태로, 사용자가 선택할 수 있도록, 개발되었습니다. 물리적인 통신 방식은 이더넷과 와이파이를 지원합니다. 그 외에 MODBUS-TCP, HTTP, Telnet 등 다양한 프로토콜을 지원하여 범용 네트워크가 구성된 시설물에서도 매우 편리하게 센서 모니터링 시스템을 구축할수 있습니다. PC형 모니터링 소프트웨어(Tapaculo Lite) 뿐만 아니라, 클라우드 기반의 웹 소프트웨어(Tapaculo365)도 지원하며, 동시에 PLC, 혹은 SCADA , MES 등의 소프트웨어를 연동합니다.

제품 소개

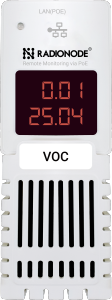

RN171 유선데이터로거

RN171 유선데이터로거

RN171 PoE 랜을 사용하는 센서 데이터 전송기

  • RN171은 온습도, 온도, 압력, 유량, 가스 등의 현장의 정보를 측정하여 이더넷(Ethernet)으로 송신하는 장치로, 제품 구매시 클라우드 기반의 웹 모니터링 서비스를 이용할 수 있습니다. PoE 환경이 아니면 DC 6V 전원을 사용합니다.

  • ● 48V PoE Ethernet 연결 IEEE 802.3af
  • ● HTTP, MODBUS TCP, Telnet 을 통한 데이터 전송
  • ● 전면 2채널 LED 디스플레이 / 내장 부져
  • ● 다양한 USB 센서 탈부착 가능
  • ● UA10: 온습도내장 / UA11: T or K 써머커플 2CH / UA13: 3선식 PT100 1CH
  • ● UA20: 4-20mA 2CH
  • ● UA5x: 가스센서류(VOC, O2, CO2, CO, SO2, NH3, H2S, EO)
  • ● 클라우드 기반의 문자전송, 전화발신, 이메일보고서 발송
  • ● 타파쿨로365 클라우드 모니터링 서비스 지원
  • ● 타파쿨로 라이트 PC형 소프트웨어 지원

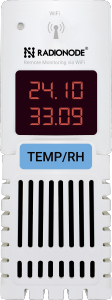

RN172 무선데이터로거

RN172 무선데이터로거

RN172 WiFi를 사용하는 센서 데이터 전송기

  • RN172은 온습도, 온도, 압력, 유량, 가스 등의 현장의 정보를 측정하여 와이파이(Wifi)로 송신하는 장치로, 제품 구매시 클라우드 기반의 웹 모니터링 서비스를 이용할 수 있습니다. 전원은 DC 6V 전원을 사용합니다.

  • ● Wifi IEEE 8
  • ● HTTP, MODBUS TCP, Telnet 을 통한 데이터 전송
  • ● 전면 2채널 LED 디스플레이 / 내장 부져
  • ● 다양한 USB 센서 탈부착 가능
  • ● UA10: 온습도내장 / UA11: T or K 써머커플 2CH / UA13: 3선식 PT100 1CH
  • ● UA20: 4-20mA 2CH
  • ● UA5x: 가스센서류(VOC, O2, CO2, CO, SO2, NH3, H2S, EO)
  • ● 클라우드 기반의 문자전송, 전화발신, 이메일보고서 발송
  • ● 타파쿨로365 클라우드 모니터링 서비스 지원
  • ● 타파쿨로 라이트 PC형 소프트웨어 지원
