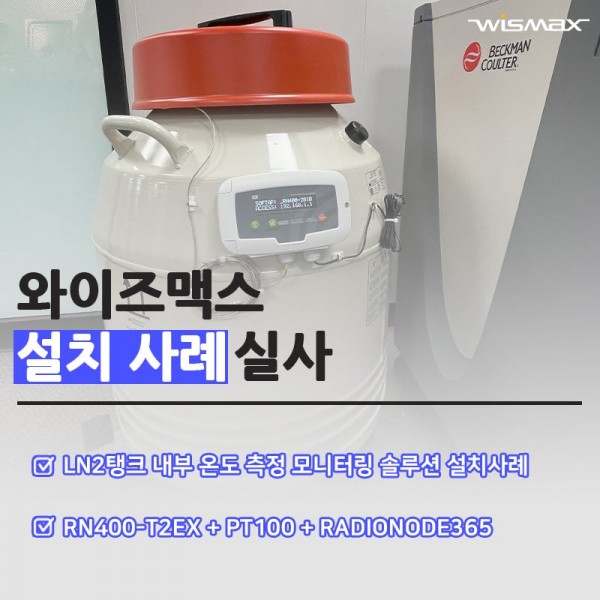

LN2탱크 내부 온도 측정 모니터링 솔루션 설치사례

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동등 다양한곳에

센서모니터링및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

오늘 소개해 드릴 설치사례는 LN2탱크의 내부 온도를 측정하기 위한 모니터링 솔루션 설치사례 입니다.

제약·바이오에서는 생체시료나 바이오원료등을 보관및 테스트하기 위한 목적으로 LN2탱크를 많이 사용하는데요

이러한 LN2탱크는 초저온(-192℃)의 온도를 액화질소로 유지하고 있는 장치 입니다.

이러한 제품에는 일반적인 온도계로는 순식간에 얼어서 깨져버리기 때문에 초저온의 온도를

측정할수 있는 온도계를 사용해야 합니다.

하여 저희 와이즈맥스가 구성한 솔루션

입니다.

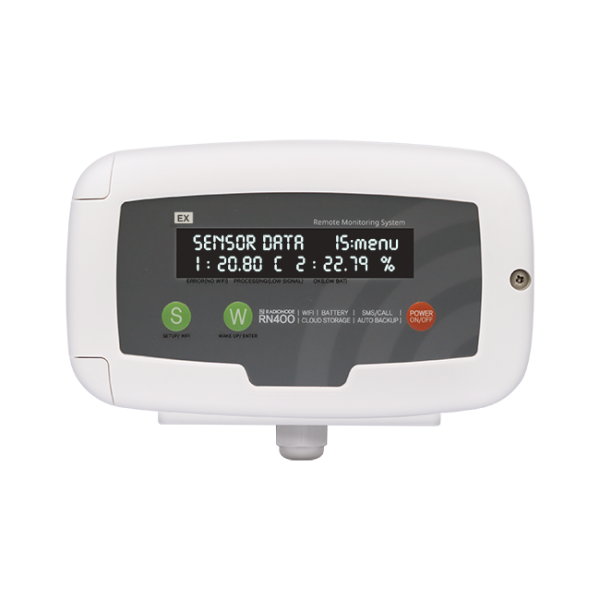

RN400-T2EX는 무선데이터로거로 WiFi-Enterprise를 지원하여 강력한 보안환경에서 사용하실수 있고

IP65등급의 케이스를 사용하여 다양한 산업현장에서 사용하시기 용이합니다.

Micro SD카드를 사용하여 데이터 백업은 물론 배터리 전원과 함께 UPS기능을 지원하여

정전시 정전알람은 물론 정전동안에도 데이터를 기록및 보관하실수 있습니다.

PT100센서 사용시 -200 ~ 300℃ 까지 측정하실수 있고 번들센서는 -200 ~ 200℃까지 측정가능한 센서가 제공됩니다.

써모커플 K타입 센서 사용시 -30 ~ 300℃ 까지 측정하실수 있고 번들센서는 0 ~ 200℃까지 측정가능한 센서가 제공됩니다.

써모커플 T타입 센서 사용시 -100 ~ 50℃ 까지 측정하실수 있고 번들센서는 -100 ~ 200℃까지 측정가능한 센서가 제공됩니다.

​

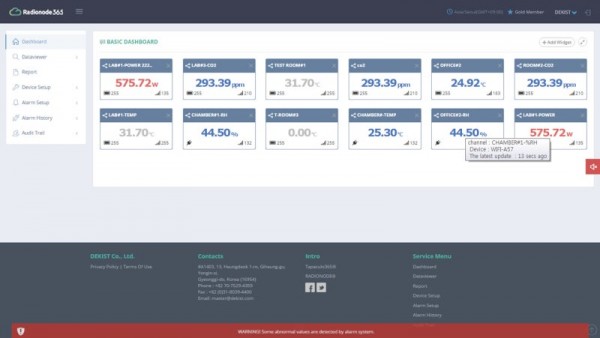

RADIONODE365 클라우드 웹서비스는 아마존 클라우드서버를 사용하여 강력한보안환경은 물론

안정적인속도를 자랑하며 사용자중심의 한눈에 보기 편한 대시보드와 그래프는 물론

이탈값 설정시 긴급이탈알람(전화/문자/메일)을 받아보실수 있고

가상채널을 사용하여 적산온도계산, 이슬점(결로) 계산, 식중독지수등을 계산할수 있습니다,

※Lua 스크립트 지원

또한 각종 보고서(일간/주간/월간/MKT)를 지원하여 측정된 데이터를 다양하게 관리및 활용하실수 있습니다.

​

​

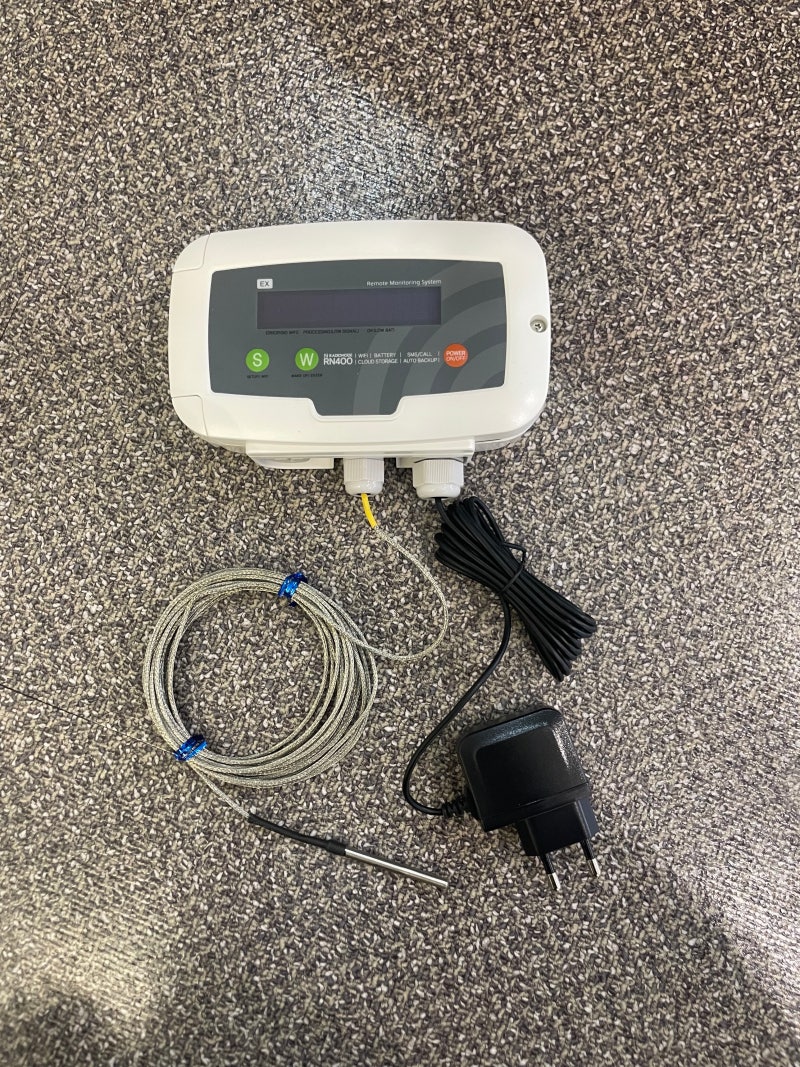

이번 설치에 진행된 제품은 앞서 이야기드린 RN400-T2EX에 쉴드타입의 PT100센서를 사용하여 진행되었습니다.

같은 PT100센서여도 프로브 길이나 온도, 범위, 형태에 따라 종류가 달라지는데요

자석형 PT100, 헤드타입 PT100, 쉴드타입 PT100등 종류가 다양합니다.

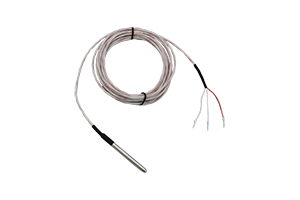

쉴드타입의 PT100센서는 일반적으로 사용하는 실리콘재질의 케이블이 아닌

쉴드처리가 되어 있어 초저온의 온도에서도 선이 얼지 않아 LN2탱크에서 많이 사용하고 있습니다.

​

​

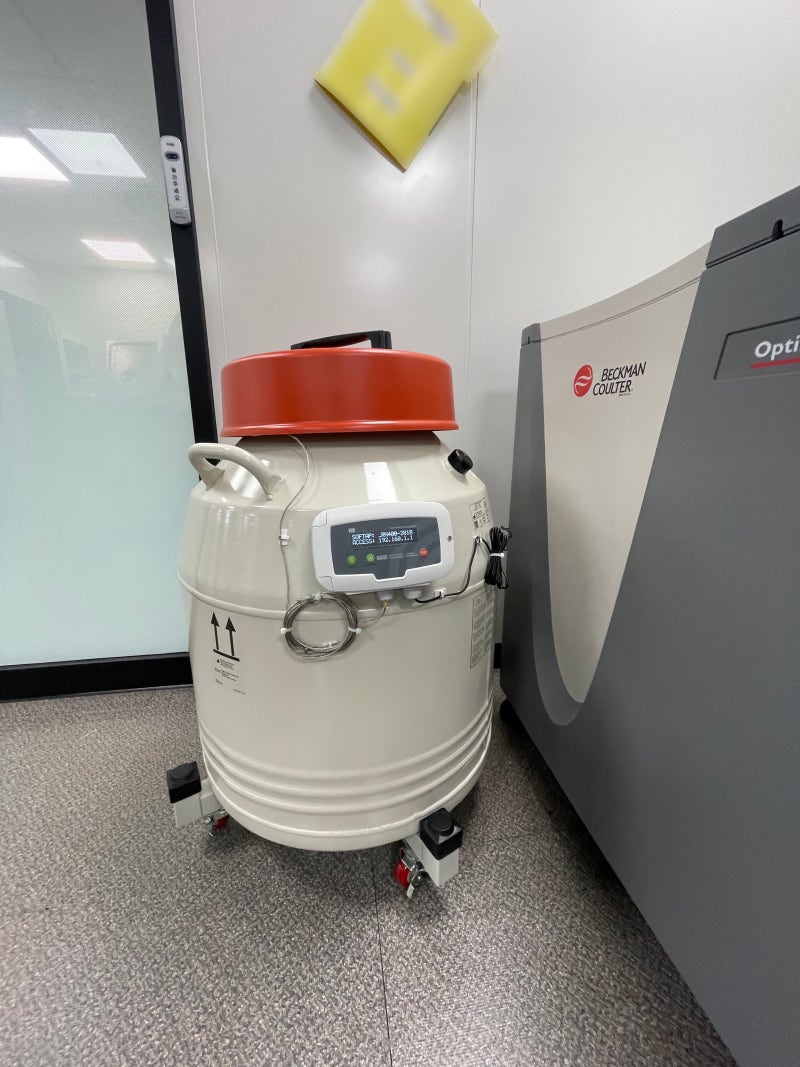

RN4000-T2EX는 자석형태로 되어 표면이 철재질로 되어 있는곳은 전부 부착이 되는데요

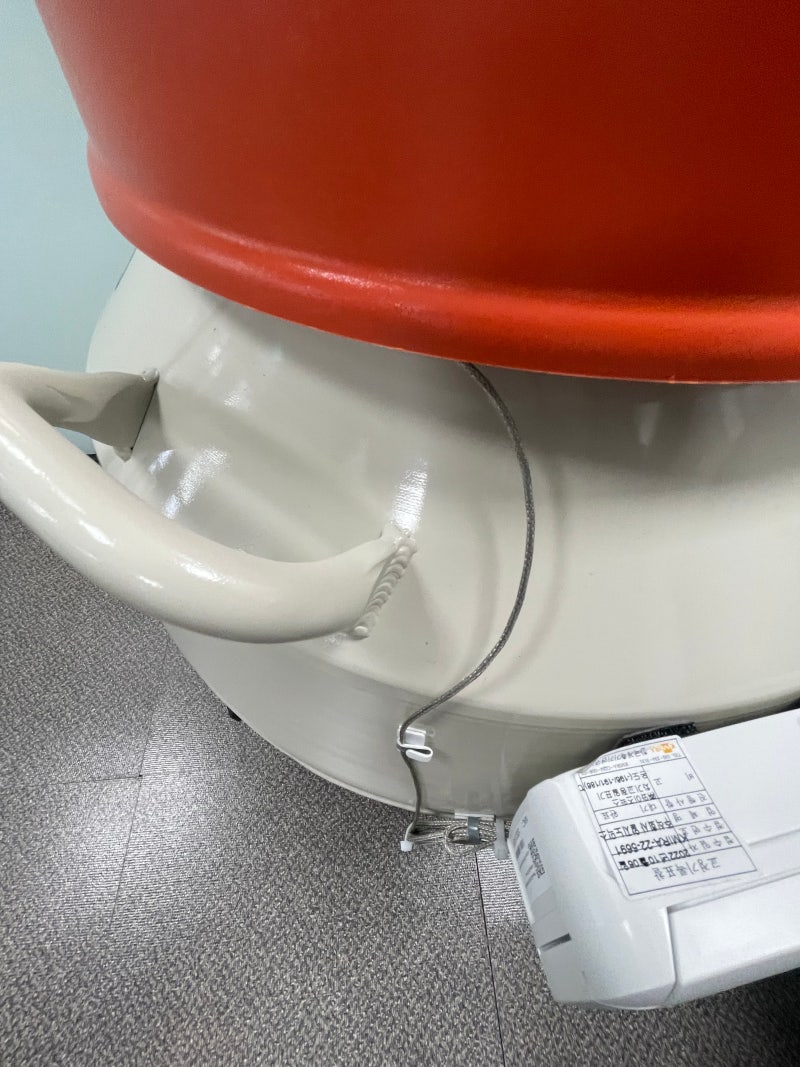

LN2탱크는 유선형으로 되어 있어 떨어질일이 없도록 접착식 벨크로로 단단히 고정해 드렸습니다.

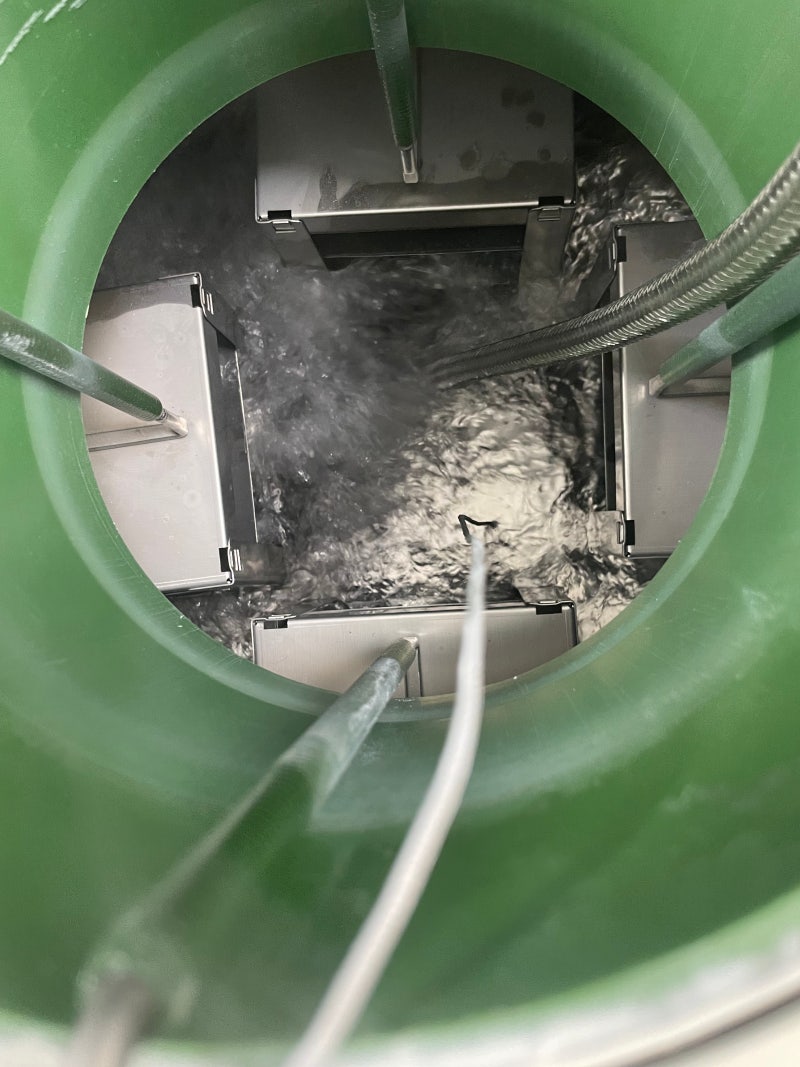

PT100센서 선은 어디 걸려서 끊어질일이 없도록 정리하여 설치진행하였습니다.

​

​

LN2탱크 내부는 액화질소가 들어있고 초저온의 온도를 가지고 있어

맨손으로 작업시 큰 위험이 생길수 있습니다.

안전장비를 착용후 문제없이 깔끔하게 설치 진행하였습니다.

​

저희 와이즈맥스는 다년간 산업용 IoT 센서모니터링 솔루션 전문기업으로

다양한 노하우를 쌓아 어떤 환경에서든 최적의 솔루션을 제공해 드리고 있습니다.

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동등 어떤 센서 모니터링이든 문의해주세요

전문엔지니어를 통해 최적의 솔루션을 약속드리겠습니다.

​

【 LN2탱크 초저온 온도 모니터링 솔루션 문의하기 】

.

.

​
