철강업체 도장룸 온습도 모니터링및 이탈알람 시스템 구축사례

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 가스, 미세먼지, 4~20mA 센서 연동등 다양한곳에

실시간모니터링및 이탈알람에 대한 시스템을 전문적으로 구축해 드리는 기업

(주) 와이즈맥스 입니다.

​

오늘은 철강업체의 도장룸의 온습도 모니터링

시스템에 대한 구축사례를 소개해 볼까 합니다.

​

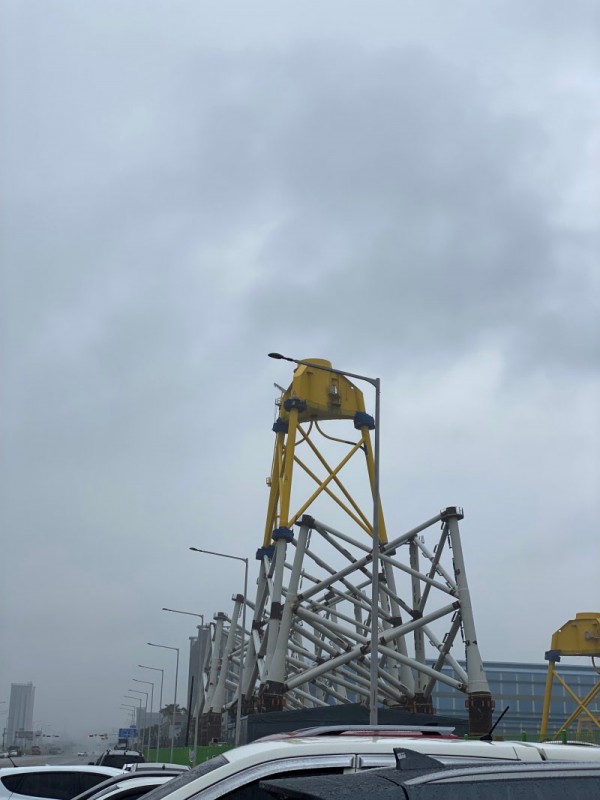

그날은 유독 하늘이 흐렸어요..

비도 추적추적 내리고...

왠지모르게 오늘 힘들겠구나 싶었죠

​

​

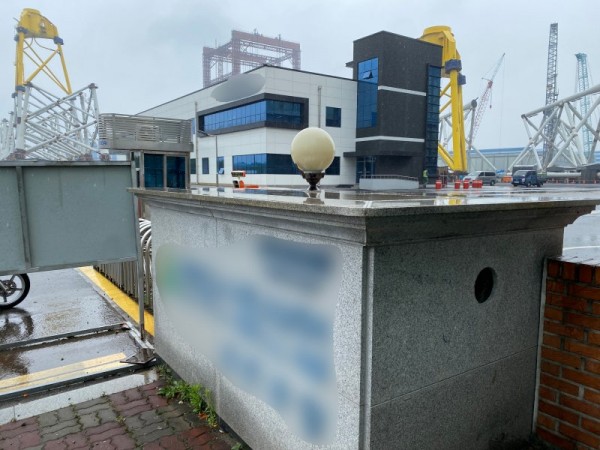

입구에서 여기저기 신기한 눈으로 둘러보고 있을때

담당자분이 나오셔서 담당자분과 함께 이곳저곳 설명을 들으며

현장으로 찾아갔습니다.

이곳의 규모는 어마어마해서 걸어도 걸어도 한참을 걸리더라구요

​

​

여기저기 설명들어가며 마치 관광지(?)에 온것같은 기분을 만끽하고 있을때

첫번째 설치구역에 도달했는데요

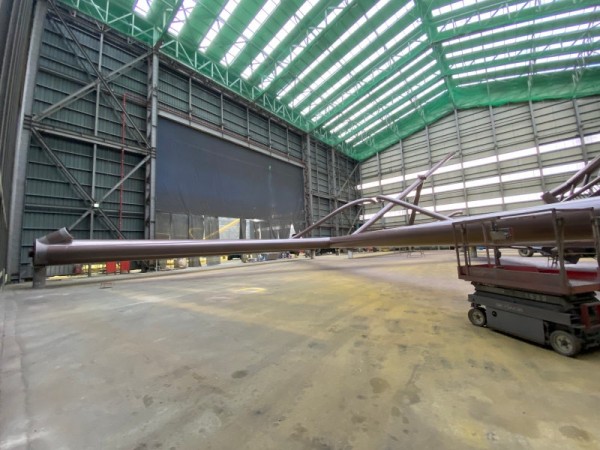

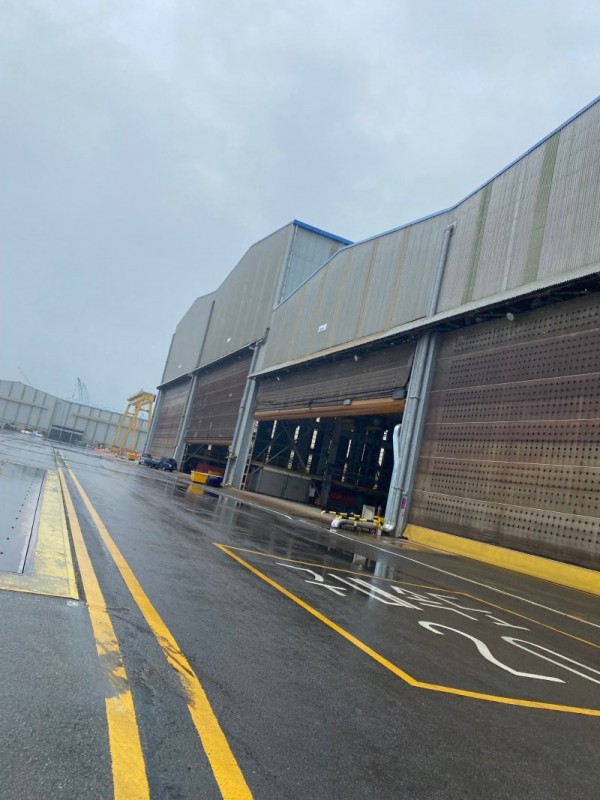

마치 비행기 격납고 같이 되어 있어서

안에 보잉747 이 한대쯤 있을것으로 기대하고 들어갔습니다.

​

​

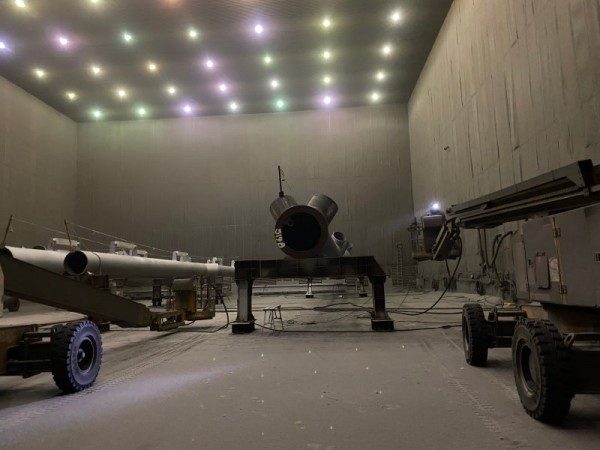

기대하던 보잉747은 없었지만(?) 안에서는

이미 철강부품? 철제구조물에 도장이 한참이셨는데요

이 도장룸은 온도와 습도 특히 이슬점에 대한 측정이 중요하셔서

저희 RN400-T2PS를 선택해 주셨습니다.

페인트 도장시 온도에 따라 도장 건조시간이 달라지고 습도에 따라 도장의 품질이 결정되기에

아주 중요한 요소인데요

RN400-T2PS는 무선 온습도 센서 데이터로거로

외부로 온도,습도 센서를 연결하여 측정을 하고

무선으로 데이터를 보내 실시간 모니터링및 이탈알람의 시스템을 지원합니다.

​

​

또다른 곳에서 또한 대형 구조물에 도장중이셨는데요

이러한 도장룸에서는 기존의 일체화된 무선 온습도 센서를 사용하게 되면

분진이나 페인트, 철가루등에 의해 무선 온습도 센서가 쉽게 고장이 납니다.

해서 데이터를 전송해주는 데이터로거 장비는 방진박스에 넣어 장비를 보호하고

센서만 외부로 연결하여 추후 센서에 문제 발생시 센서만 교체해주면 되는것이죠

참고로 말씀드리면 센서는 소모품인데요

오래사용할수록 센서의 측정값이 점차 차이가 생기기 때문에

산업용 IoT 센서는 보통 1~3년에 한번 교체해주는것이 좋습니다.

산업용 IoT 센서가 설치된 곳의 환경이 좋지 않거나

혹독한 환경에서 지속적으로 센서를 사용한다면

1년 주기로 센서를 교체해주는것이 좋습니다.

​

​

도장룸 이외에도 샌드블라스트를 통해 도장면을 깍아내거나

도장전에 외부 표피를 부드럽게 연마하는곳에 가보았는데요

이곳에는 모래와함께 철가루가 마구 날리고 있어 분진에 대한 문의도 해주셨습니다.

자사의 미세먼지 센서도 있어 적용해보려 했지만

분진에 철가루가 포함되어 있어 아무래도 장비의

내구성이 오래가지 않을것같아 추천드리진 않았습니다.

​

​

마치 눈을 밟듯 걸음걸음마다 발걸음이 생기고

모래와 함께 철가루가 날리면서 몸을 때리는데

괜히 반팔입고 갔구나 했습니다 ㅠㅠ

​

​

자 그럼 이제 셋팅을 해드려야겠죠

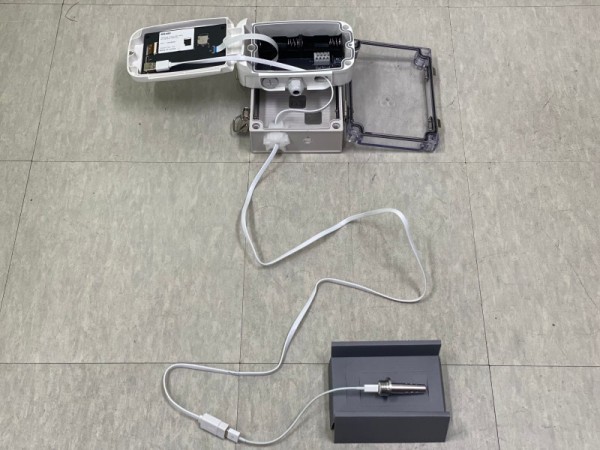

RN400-T2PS에 RG20을 연결하고

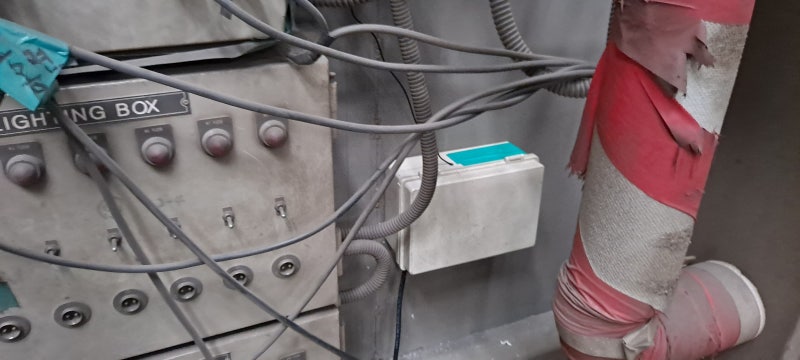

데이터 로거 장비는 방진박스 안에 넣어 셋팅해드렸습니다.

참고로 제품자체에도 방진방수가 되지만 워낙 혹독한 환경이기에

2차 방진 처리까지 한것이죠

​

​

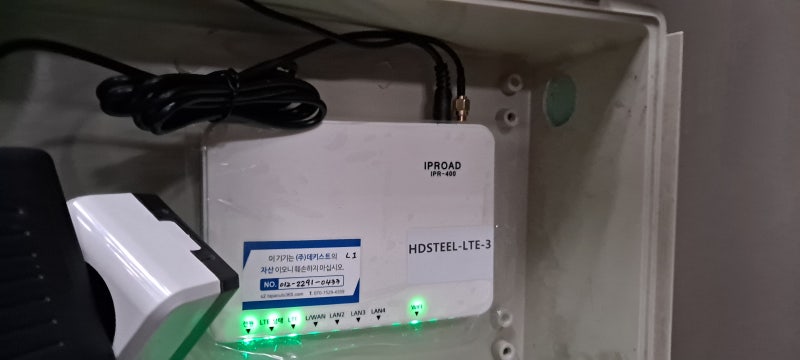

먼저 이곳에 LAN선이 존재하지 않아

LTE망으로 구성을 해 드렸고

LTE라우터에 RN400-T2PS를 셋팅하여

각 구역에 설치하였습니다.

이렇게 큰 구역에서는 설치또한 단순하지 않은데요

전체 구역을 도면화 RN400-T2PS의 커버리지를 통해

골고루 빠지는곳없이 측정될수 있도록 맵핑하여 진행하는데요

쉽게 설명하면

스타크래프트에 지도맵에 옵져버 유닛을 쫙 퍼트려

안보이는곳이 없게 하는것이죠ㅋ

​

​

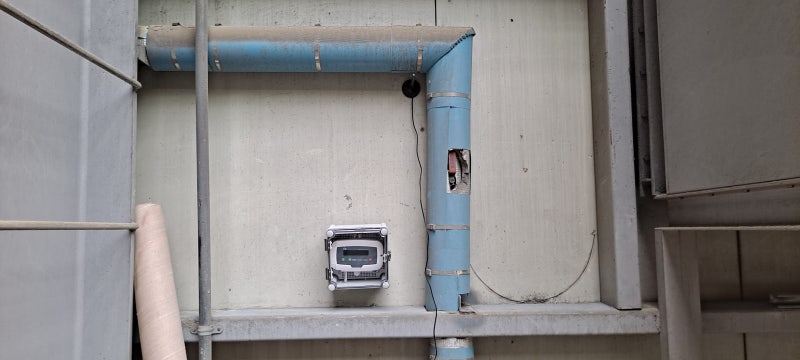

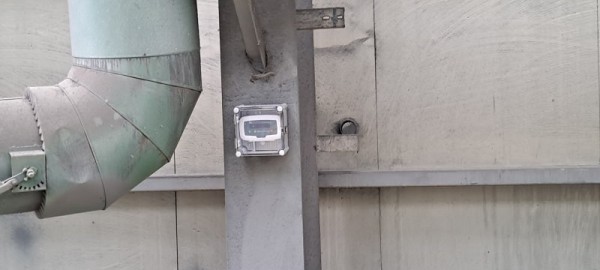

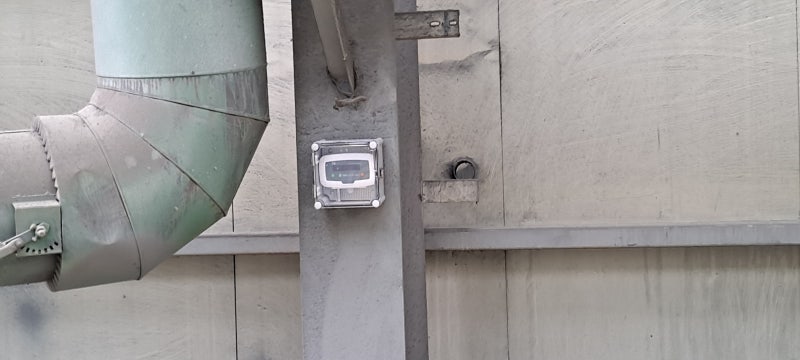

이렇게 맵핑이 완료되고 나면 해당지역에 무선온습도센서

RN400-T2PS를 이쁘게 설치하는 것이죠.

​

​

RN400-T2PS의 기능을 잠깐 더 알려드리자면

- WiFi-ENT 지원

- 긴급 전화알람

- 스마트폰 원격 모니터링

- 완전 무선

- 완전 방수

- 부저내장

- 데이터백업

- UPS지원

​

자 이렇게 오늘 RN400-T2PS의 설치사례를 보여드렸구요

다음에 또 다양한 곳에 어떤 설치사례가 있는지

포스팅해 드리도록 하겠습니다.

긴글 읽어주셔서 감사합니다.

.

.

.

​
