안녕하세요 산업용 IoT 센서를 활용하여
온습도 모니터링, 유해가스 모니터링, 실내공기질 모니터링, 4~20mA 출력연동 모니터링등
다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업
(주)와이즈맥스 입니다.

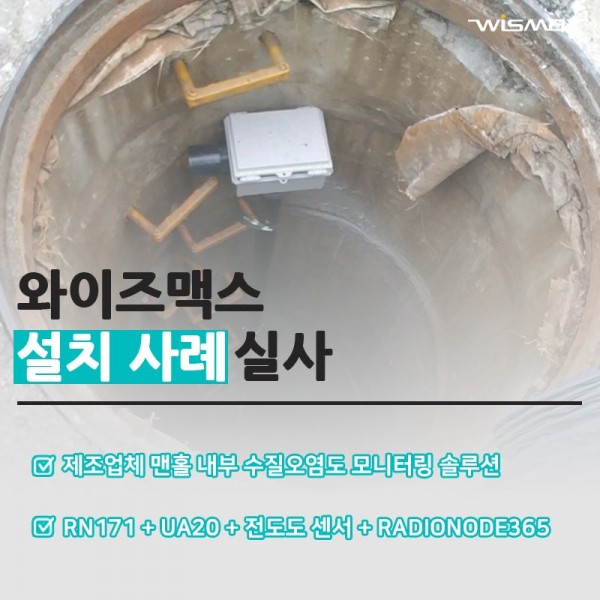

오늘 소개해 드릴 설치사례는 제조업체의 우수관 맨홀 내부의
수질오염도를 모니터링하는 솔루션입니다.
우수관이란 비로 인한 물을 배수하는 시설을 말하는데요
빗물이 모여 배수되는 곳이다 보니 제조업체에서 발생하는 여러가지
오염성분이 빗물을 통해 배출될수 있어 철저한 관리감독을 위해
우수관의 수질오염도를 측정하기 위해 저희 와이즈맥스를 찾아주셨습니다.
솔루션 구성은 4~20mA 출력 전도도센서에 UA20센서를 결합한뒤
RN171(유선) 데이터 전송기를 통해 네트워크로
데이터를 수집할수 있도록 구축하였습니다.
RN171은 데이터 전송기로 UA센서로 측정된 데이터를 네트워크를 통해
전송시킬수 있고 RN171은 유선네트워크 모델로 PoE를 지원하여
PoE허브, PoE인젝터를 통해 별도의 전원없이도 랜선하나만으로
통신과 전원을 모두 해결할수 있습니다.
UA20은 4~20mA 출력을 연동할수 있는 데이터로거로
아날로그 신호인 4~20mA 출력을 받아 USB로 연결시
PC, 태블릿, 노트북, 스마트폰등에서 실시간으로 데이터를 확인해보실수도 있고
RN17x 연결시 클라우드로 전송은 물론 HTTP, MODBUS TCP, TELNET 등의 통신프로토콜을
통해 네트워크로 데이터를 받아보실수도 있습니다.
RADIONODE365 클라우드 웹서비스는 아마존 클라우드 서버를 사용하여
강력한 보안환경은 물론 안정적인 속도를 자랑하며 인터넷이 되는 곳이라면
어디에서든 실시간으로 데이터를 확인해 보실수 있습니다.
RADIONODE365 클라우드 웹서비스의 특징으로는
■ 한눈에 보기편한 대시보드와 그래프
■ 긴급이탈알람 (전화/문자/메일)
■ 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)
■ 각종보고서 지원 (일간/주간/월간/MKT)
■ Open API 지원
■ 이미지뷰어 (도면 및 현장사진을 업로드하여 대시보드 연결)

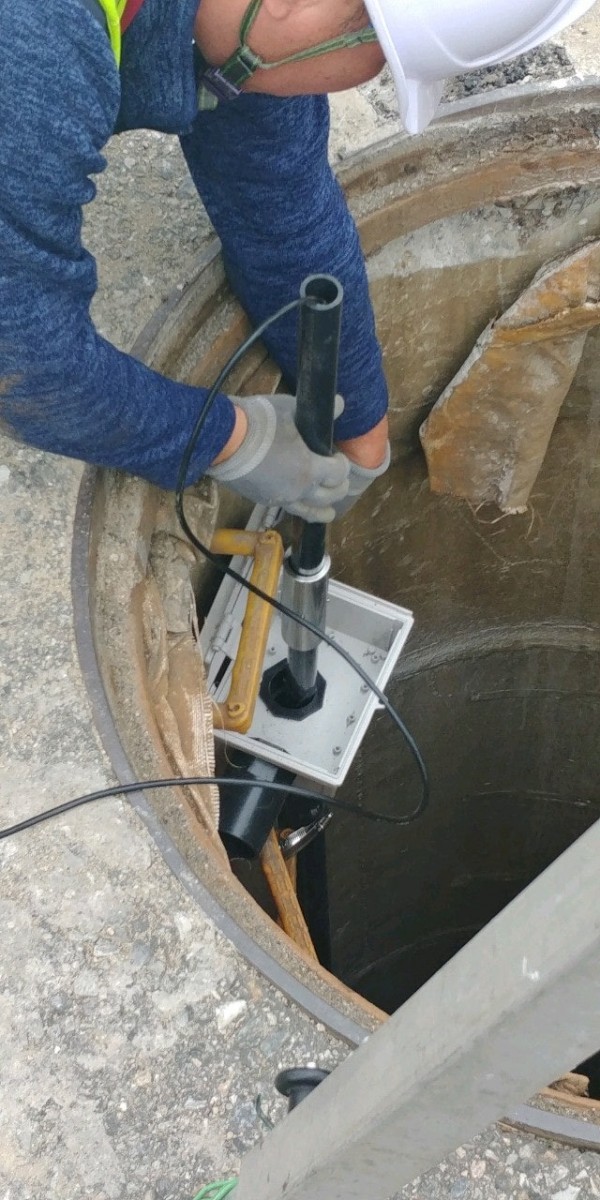

이번작업의 경우 맨홀내부에 전도도센서가 설치되는 형태로
밀폐공간이기 때문에 안전한 시공을 위해 안전교육을 이수한 전문엔지니어와
송기마스크, 환기시설등 안전규칙에 의거하여 설치가 진행되었습니다.

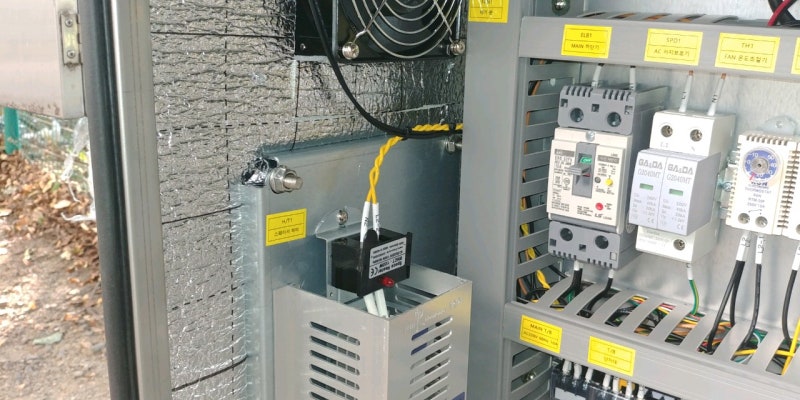

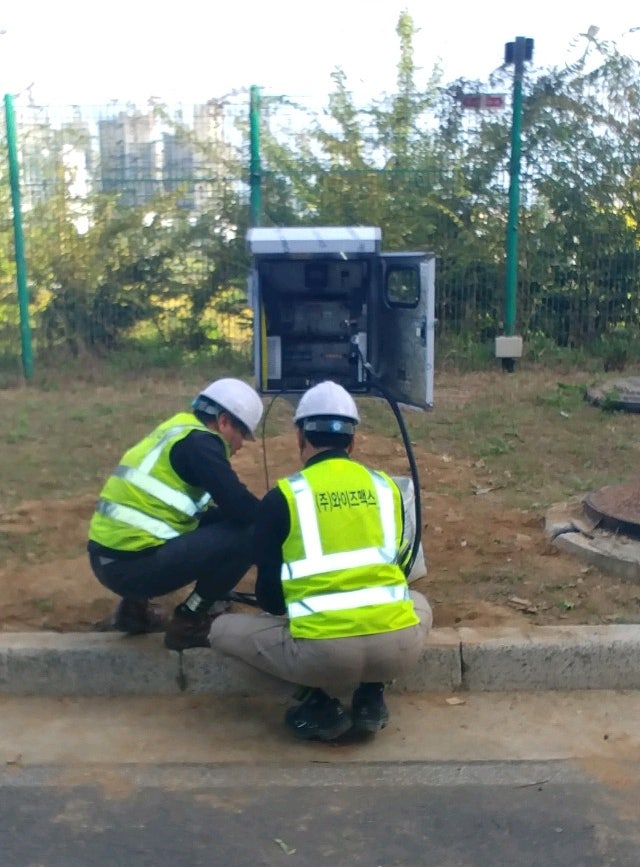

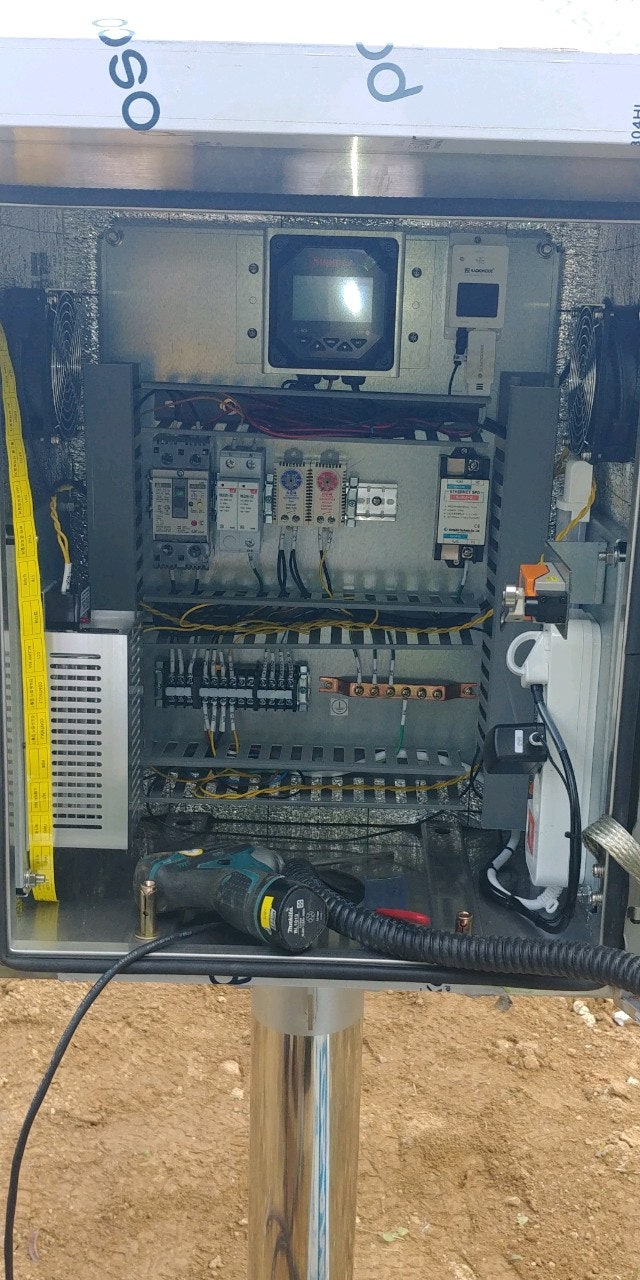

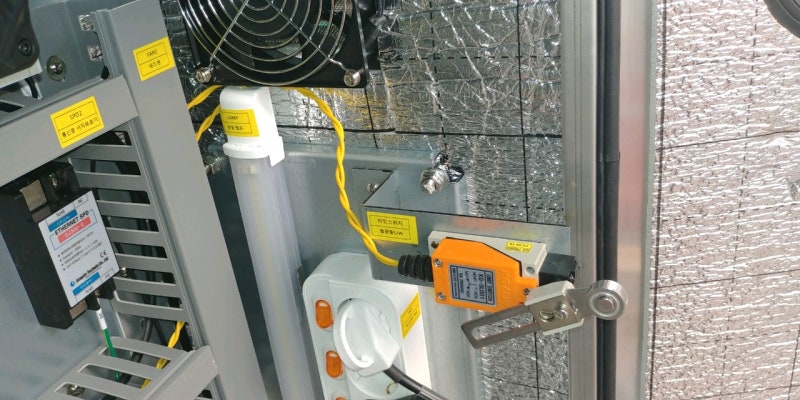

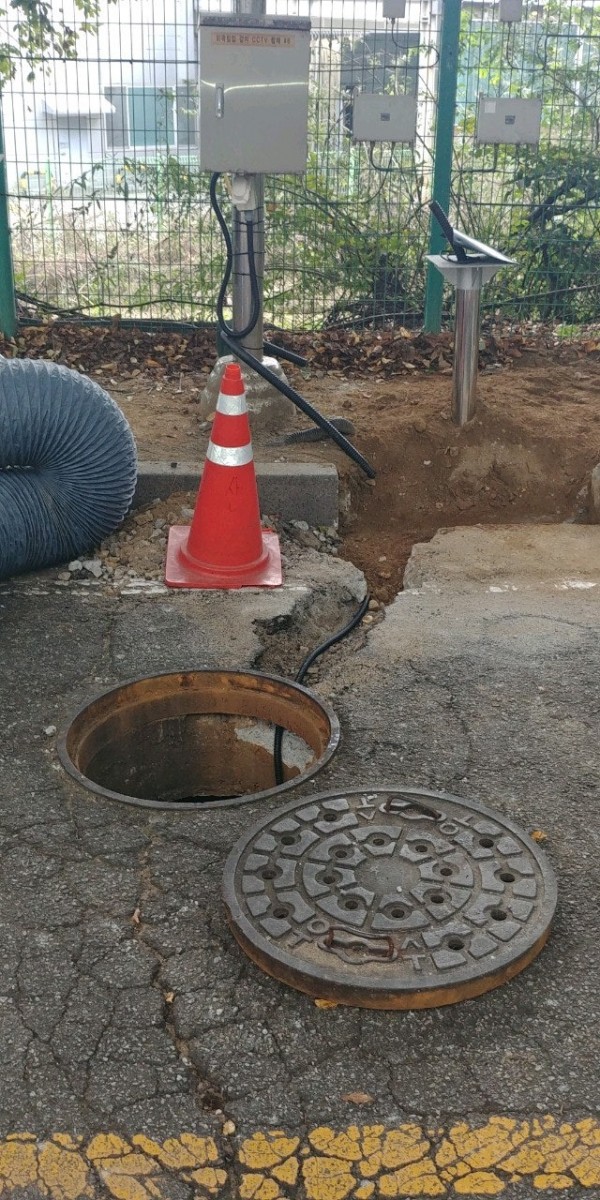

별도의 함체를 통해 제품 및 전도도컨트롤, LTE라우터, 전원부분등을 넣어
맨홀옆에 거치하여 진행했습니다.
총 3포인트 작업으로 맨홀 옆을 타공하여 전원선과
4~20mA 출력 선을 연결하여 작업하였습니다.
측정된 데이터는 RADIONODE365 클라우드 웹서비스에 저장하여
어디에서든 실시간으로 확인이 가능하고 이탈값을 설정하여
이탈발생시 전화, 문자, 메일등으로 관리자에게
긴급이탈알람이 갈수 있도록 셋팅되었습니다.
또한 일간, 주간, 월간등으로 발행되는 보고서를 통해
편리하게 관리 및 보고 하실수 있도록 진행되었습니다.
저희와이즈맥스는 다년간 산업용 IoT 센서모니터링 솔루션 전문기업으로
많은 솔루션을 진행해 왔고 다양한 노하우를 쌓아 솔루션 구축시 최적화하여 진행하고 있습니다.
산업에 필요한 온습도, 유해가스, 산업안전, 실내공기질, 화재예방 모니터링은 물론
수위, 누수, 누액, 유속, 유량, ph, 기울기 소음, 진동등 4~20mA 출력연동 모니터링까지
필요하신 센서모니터링이 있다면 언제든 저희 와이즈맥스로 문의해주세요
전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.
