제약 바이오 LN2탱크 극저온 온도 모니터링 솔루션

​

안녕하세요 산업용 IoT센서를 활용하여

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동등 다양한곳에

센서모니터링및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

오늘 소개해 드릴 설치사례는 제약 바이오 업체에서 많이 사용되는

LN2탱크의 극저온 온도 모니터링 솔루션 설치사례입니다.

LN2탱크는 액화질소를 보관하는 정밀 장비로 생체시료나 바이오원료, 백신등을 보관하거나

급속냉동을 시킬때 사용하는 장비로써 LN2탱크의 내부 온도는 -192℃의 극저온의 온도를 유지하고 있습니다.

일반적인 센서로는 측정이 불가능하여 극저온용 센서사용이 필요하고 케이블이 얼어버릴수 있어

특수 제작된 쉴드타입의 케이블을 사용하여야 합니다.

또한 내부에 온도계가 위 아래로 움직일수 있도록 설치시 케이블 길이도 잘 조절해야합니다.

이러한 노하우를 가지고 설치해드린 와이즈맥스의 솔루션

​

​

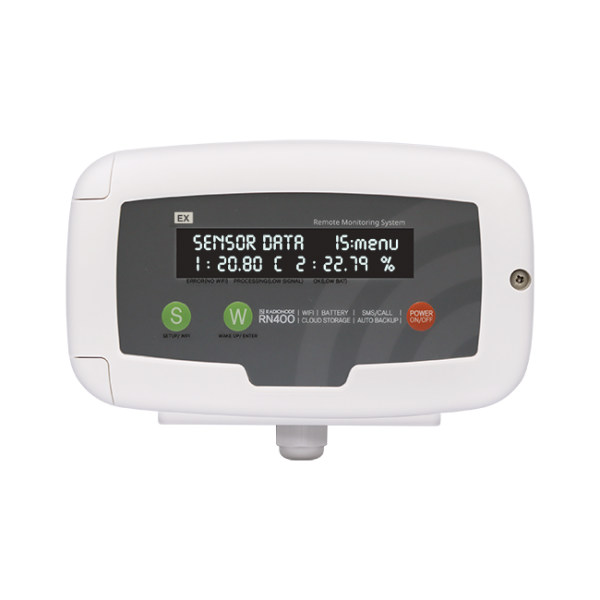

RN400-T2EX는 무선데이터로거로 WiFi-Enterprise를 지원하여 강력한 보안환경에서 사용하실수 있고

IP65등급의 케이스를 사용하여 다양한 산업현장에서 사용하시기 용이합니다.

Micro SD카드를 사용하여 데이터 백업은 물론 배터리 전원과 함께 UPS기능까지 사용하실수 있습니다.

PT100 센서를 사용하시면 최대 -200 ~ 300℃ (※번들센서는 -200 ~ 200℃) 까지 측정할수 있고

써모커플 K타입을 사용하시면 최대 -30 ~ 300℃ (※번들센서는 0 ~ 200℃) 까지 측정할수 있으며

써모커플 T타입을 사용하시면 최대 -100 ~ 50℃ (※번들센서는 -100 ~ 200℃) 까지 측정할수 있습니다.

​

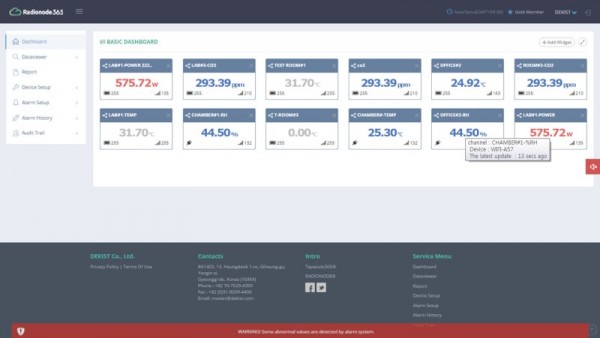

RADIONODE365 클라우드 웹서비스는 아마존 클라우드서버를 사용하여 강력한 보안환경은 물론

안정적인 속도를 자랑하고 사용자 중심의 UI/UX를 통한 직관적인 대시보드와 비교분석가능한 그래프까지 지원합니다.

최근에는 이미지뷰어를 업데이트하여 도면, 현장사진등을 업로드하여 대시보드를 연결해 보다 직관적인 모니터링이 가능합니다.

실시간모니터링은 물론 이탈값 설정시 긴급이탈알람을 통해 전화, 문자, 메일등을 받아보실수 있고

가상채널을 통해 추가로 대시보드를 삽입하여 적산온도계산/이슬점(노점)계산/식중독지수 계산등

측정된 데이터를 Lua 스크립트로 계산하여 표시할수 있습니다.

또한 매번 작성해야 하는 귀찮은 보고서 서류 작업 또한 일간, 주간, 월간, MKT등

다양한 보고서를 지원하여 편리하게 관리하실수 있습니다.

​

​

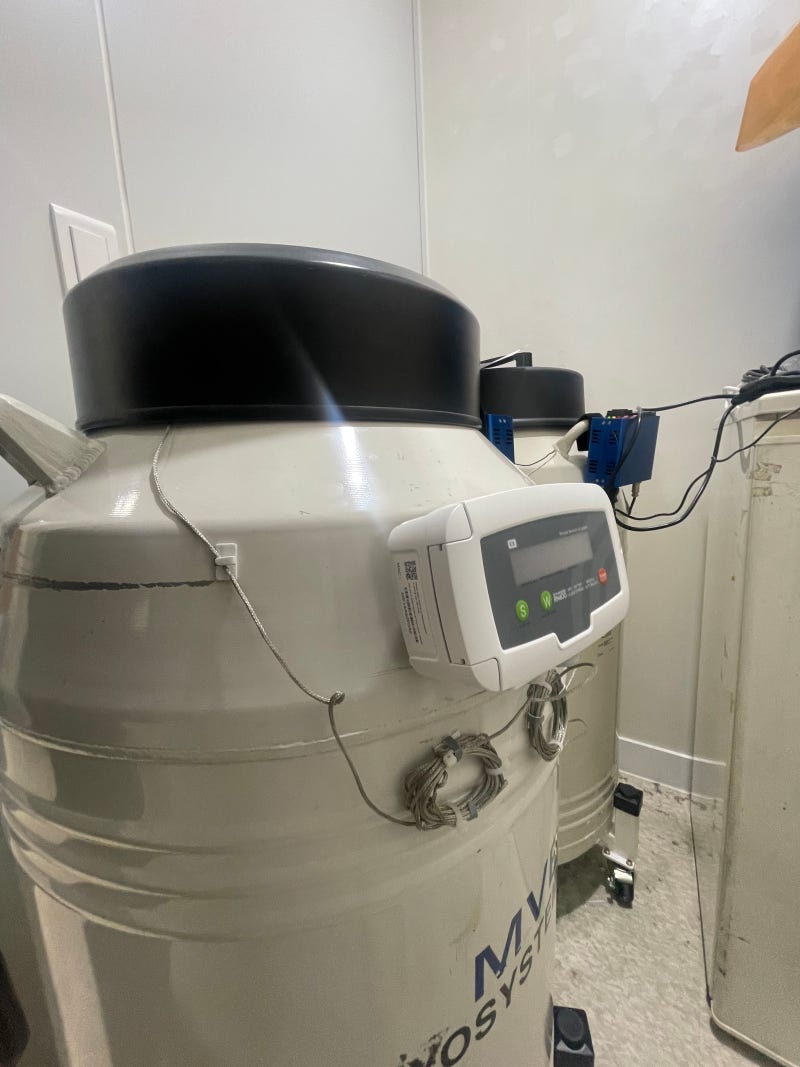

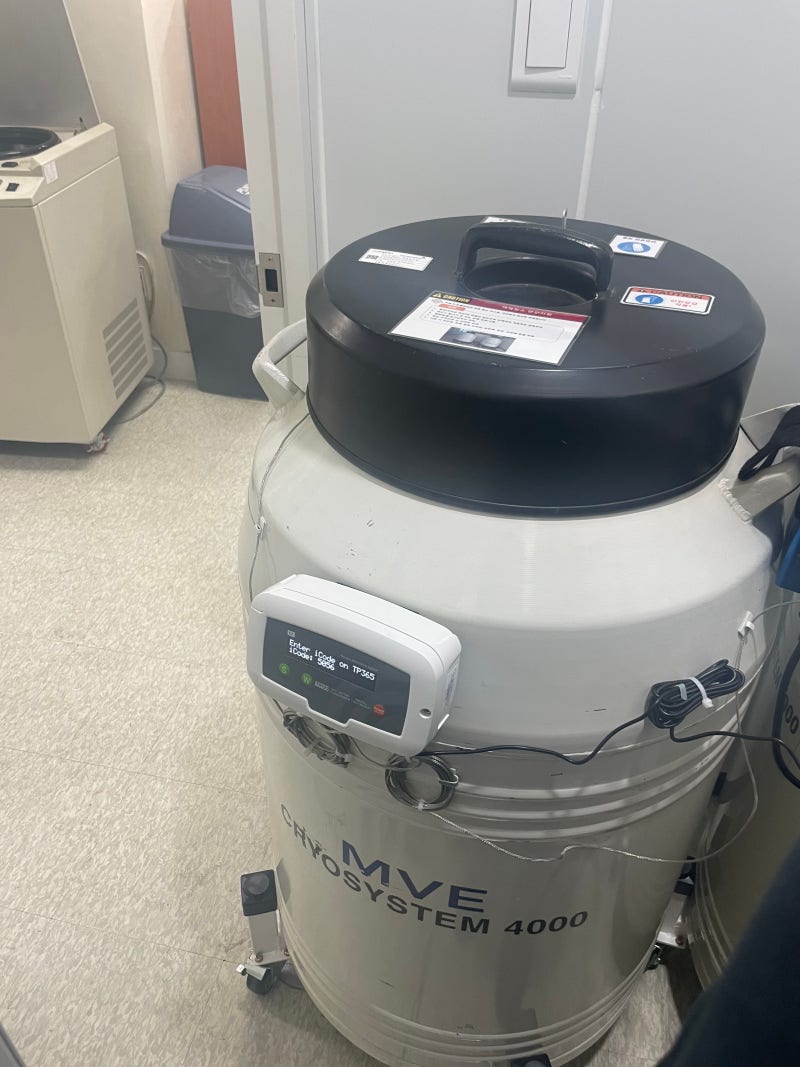

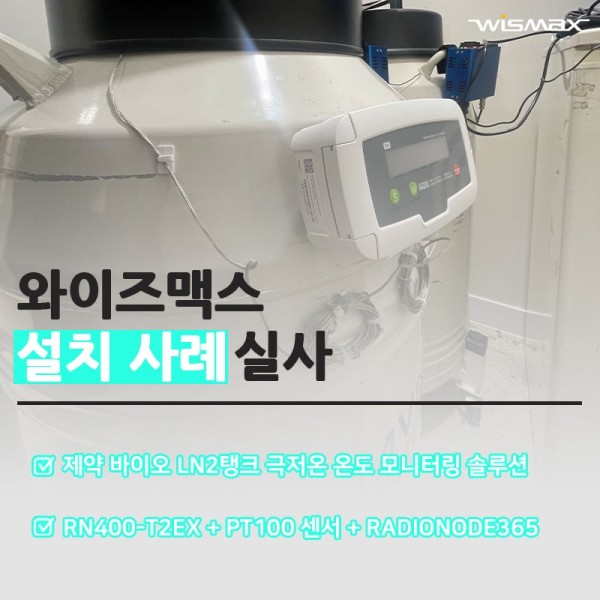

LN2 탱크에 RN400-T2EX 설치시 뒷면이 자석이 있어 자석을 활용하기도 하지만

둥근 표면이기에 벨크로를 통해 확실하게 부착시켜 줍니다.

​

​

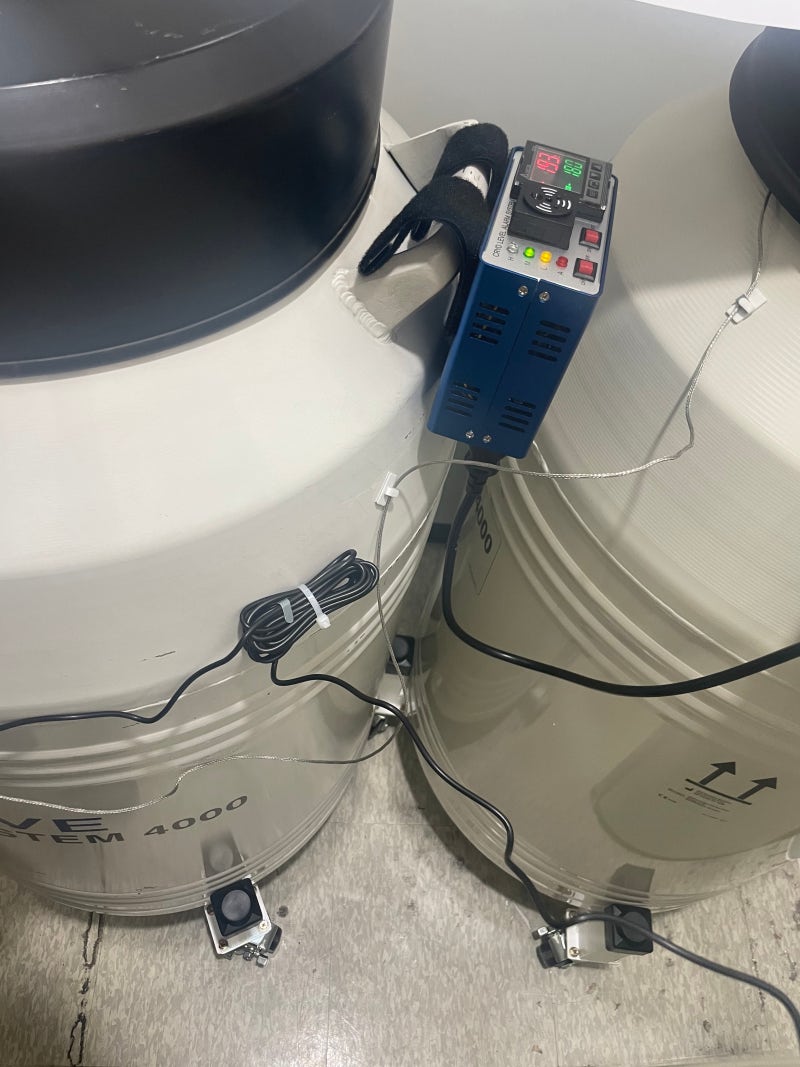

또한 RN400-T2EX는 2개의 PT100 센서 채널을 사용할수 있어 하나의 제품으로

두개의 LN2탱크의 온도를 각각 측정할수가 있습니다.

​

​

설치는 자가 설치도 가능하게 쉽게 되어 있어 자가설치도 많이 하고 계신데요

몇가지 팁을 드리자면 내부의 센서 프로브가 적정위치에 있을수 있게

움직여 줘야 하기에 선길이를 넉넉히 여유롭게 주시는것이 중요합니다.

너무 타이트하게 해놓으시면 선길이가 더 필요할경우 번거로운 작업이 발생하게 됩니다.

​

​

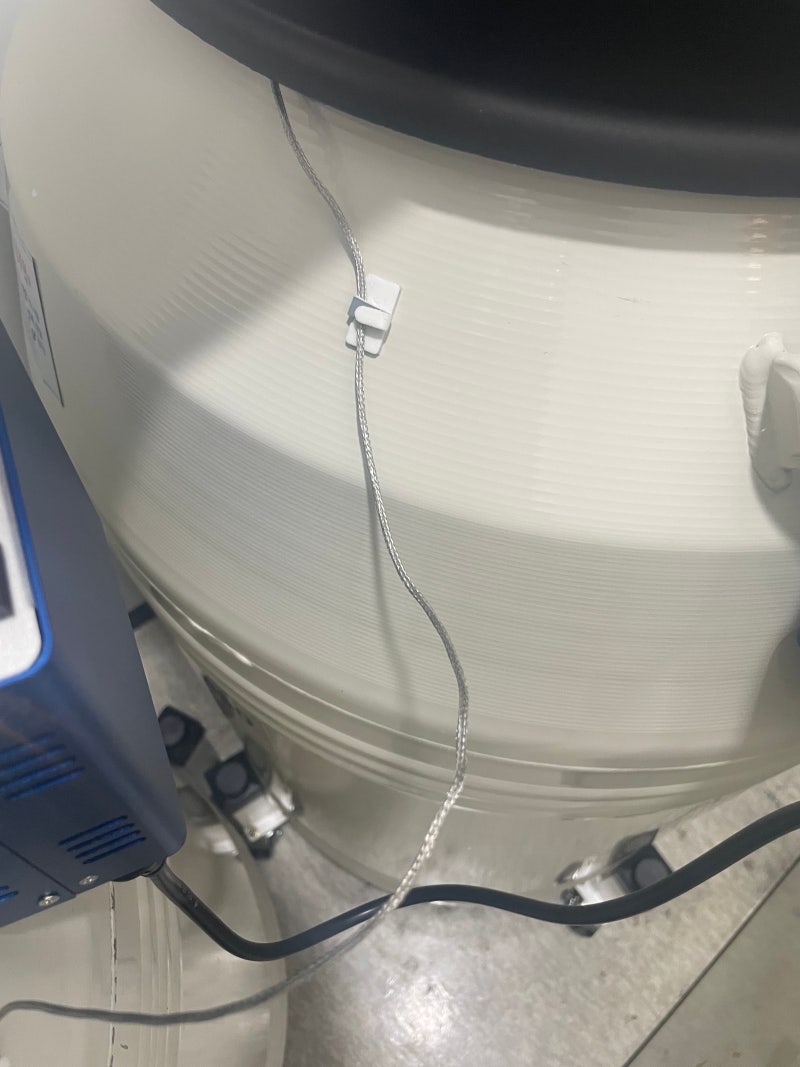

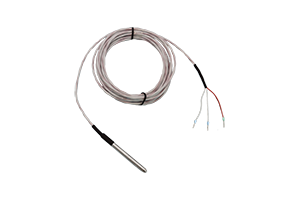

PT100센서의 케이블타입은 기본적으로는 실리콘 케이블 타입으로 되어 있는데요

이런경우 LN2탱크 내부에서 얼어버려 단선이 될수 있어 특수제작된 쉴드타입의 PT100센서가 사용되었습니다.

이외에도 현장상황에 따라 표면온도를 잴수 있도록 자석타입, 물에 들어갈수 있도록 방수 타입, 프로브 길이를 길게 또는 짧게등

다양한 형태로 특수제작이 가능합니다.

​

저희 와이즈맥스는 다년간 산업용 IoT 센서모니터링 솔루션 전문기업으로

다양한 노하우를 쌓아 어떤 환경에서든 최적의 솔루션을 제공해 드리고 있습니다.

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동등 센서모니터링이 필요하시다면

언제든 문의해주세요 전문엔지니어를 통해 최적의 솔루션을 약속드립니다.

​
