제약 바이오 업체 냉장·냉동 온도 모니터링 솔루션 딥프리져 냉장고 냉동고 생물학적제제

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동까지

다양한 센서 모니터링및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

오늘 소개해 드릴 설치사례는 제약 바이오 업체에서 많이 사용하는

냉장고 냉동고의 온도를 모니터링 하는 솔루션입니다.

제약및 바이오 업체에서는 생물학적제제의 보관등을 위해

딥프리져등의 냉장·냉동 장비를 많이 사용하고 있습니다.

이번에 솔루션이 진행된 곳 또한 제약 업체로 냉장·냉동고가 새롭게

추가되어 온도모니터링 솔루션이 진행되었습니다.

저희 와이즈맥스가 추천드리는 솔루션

​

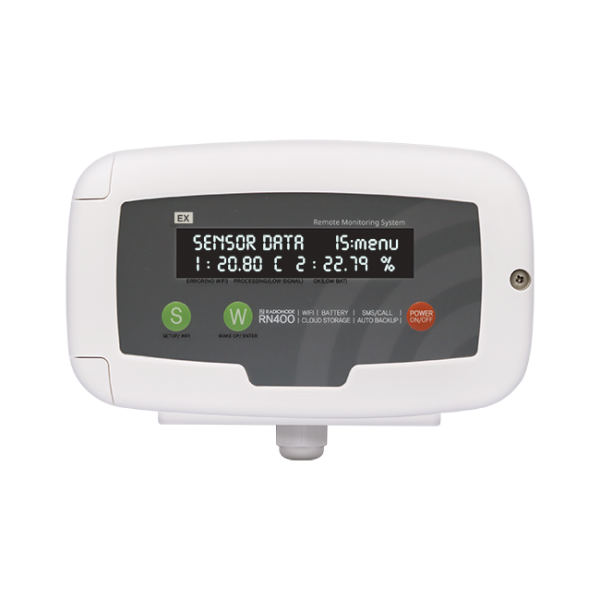

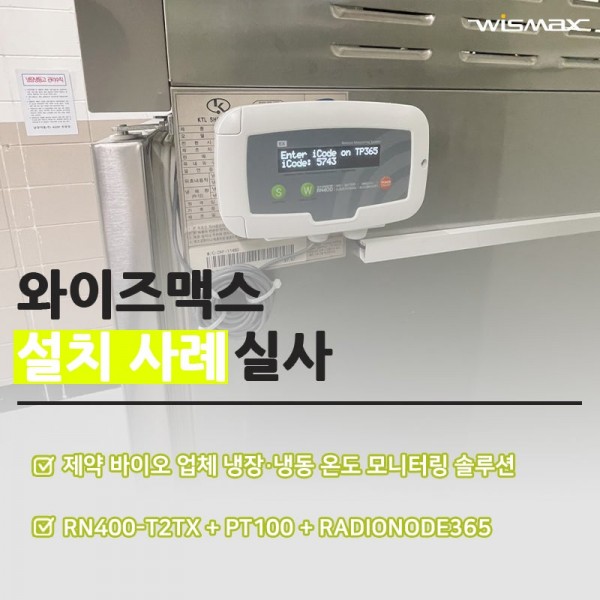

RN400-T2EX는 PT100센서와 써모커플 K/T타입 센서를 지원하는 무선 데이터로거 제품으로

WiFi-Enterprise를 지원하여 강력한 보안환경에서 사용하실수 있음은 물론 IP65등급의 케이스를

사용하여 다양한 환경에서 사용하시기 용이합니다. 또한 Micro SD카드와 배터리 사용을 통해

UPS기능을 지원하여 정전시에도 끊김없이 데이터를 기록관리하실수 있습니다.

RN400-T2EX는 온도 2개 채널과 문열림 1채널 경광등 1채널, 총 4채널을 지원하며

PT100 센서 사용시 온도 측정범위는 -200 ~ 300℃

써모커플 K타입 사용시 온도 측정범위는 -30 ~ 300℃

써모커플 T타입 사용시 온도 측정범위는 -100 ~ 50℃

까지 측정할수 있으며 클라우드 서버및 HTTP GET/POST 방식으로 데이터를 받아보실수 있습니다.

​

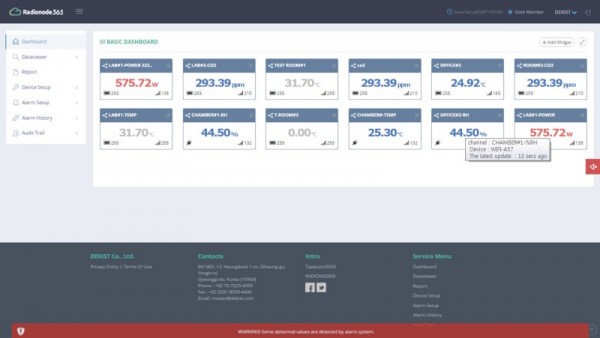

RADIONODE365 클라우드 웹서비스는 아마존 클라우드 서버를 사용하여 강력한 보안은 물론

안정적인 속도를 자랑하며 측정된 데이터를 실시간으로 모니터링할 수 있도록 대시보드는 물론

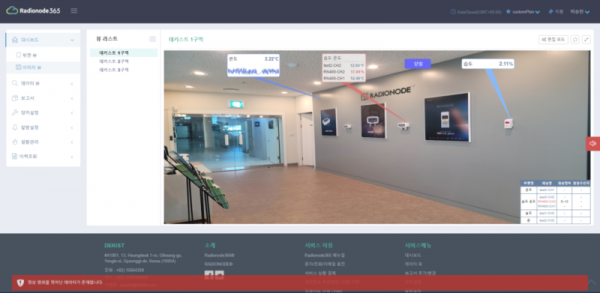

각종 그래프등을 통해 사용자의 편의성을 높였습니다. 또한 이미지 뷰어 기능을 활용하시면

현장도면이나, 설치위치등의 이미지를 업로드한뒤 대시보드를 오버랩하여 보다 직관적인

모니터링이 가능합니다. 이외에도 설정값 이탈시 긴급이탈알람을 통해 전화, 문자, 메일등을

받아보실수 있고 가상채널을 사용하여 측정된 데이터를 계산하거나 한눈에 보기 쉽게

대시보드를 꾸밀수도 있습니다. 뿐만 아니라 일간, 주간, 월간, MKT등으로 발행되는

보고서를 통해 별도의 문서 작업없이도 쉽게 관리감독을 하실수 있습니다.

​

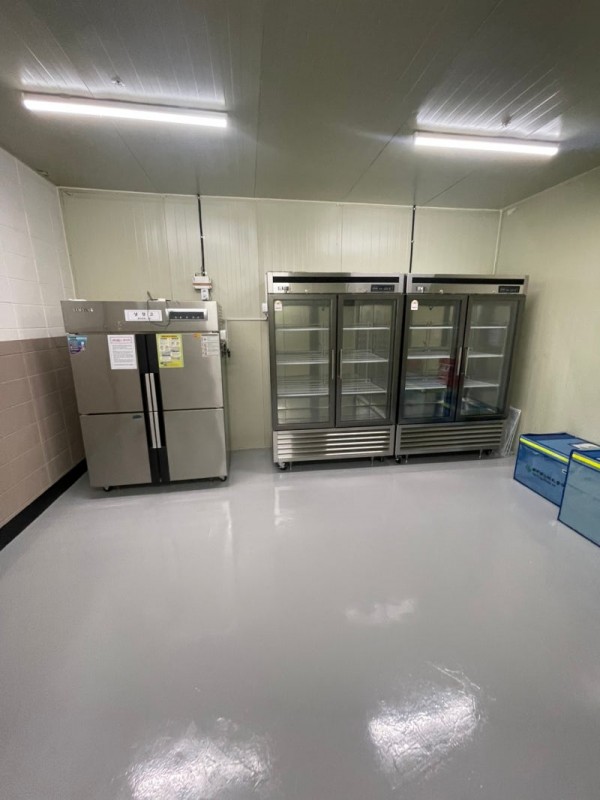

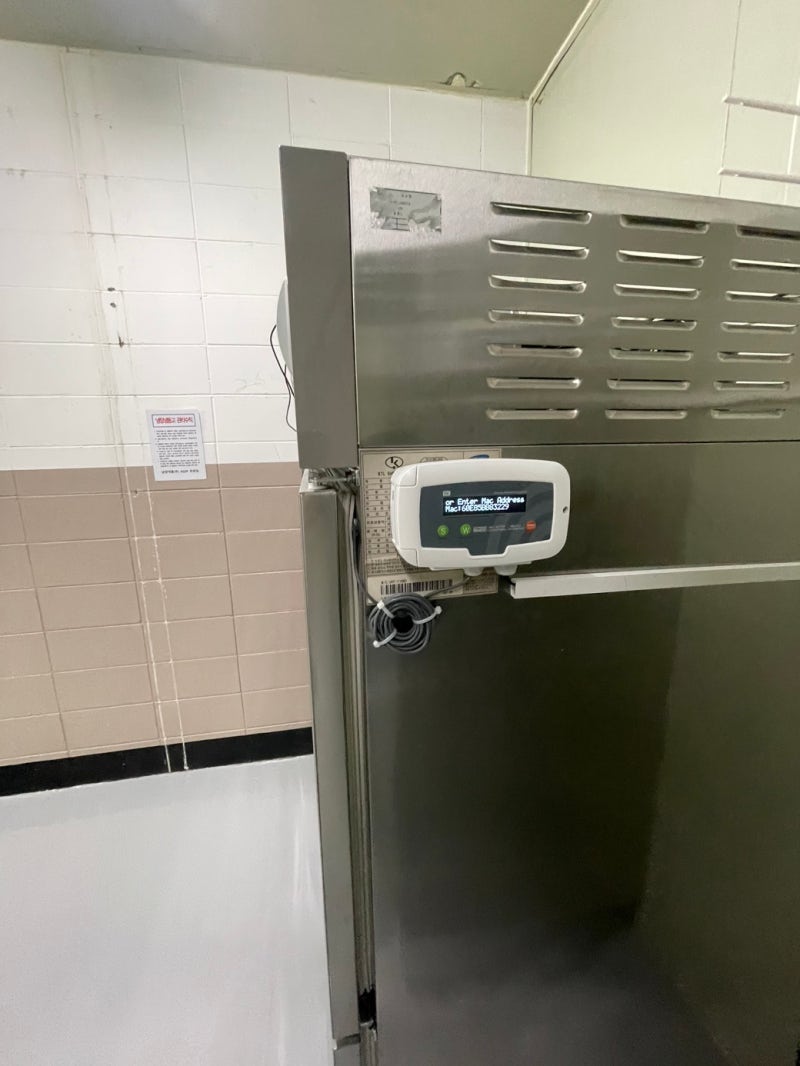

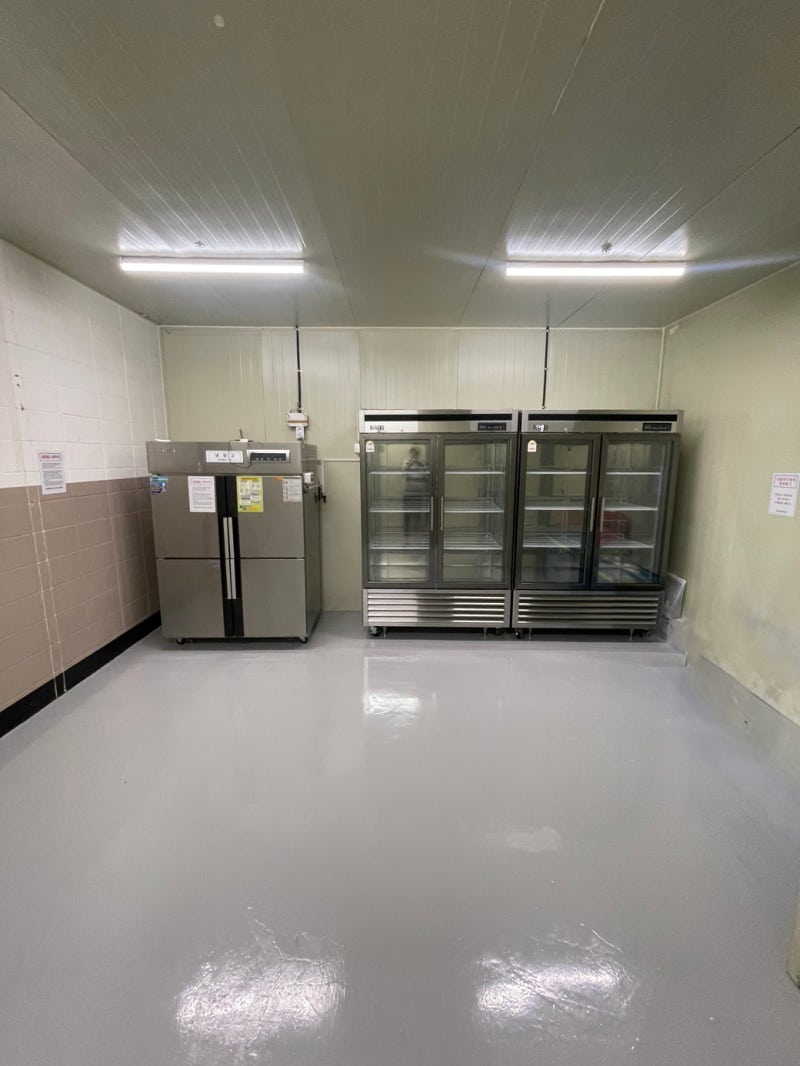

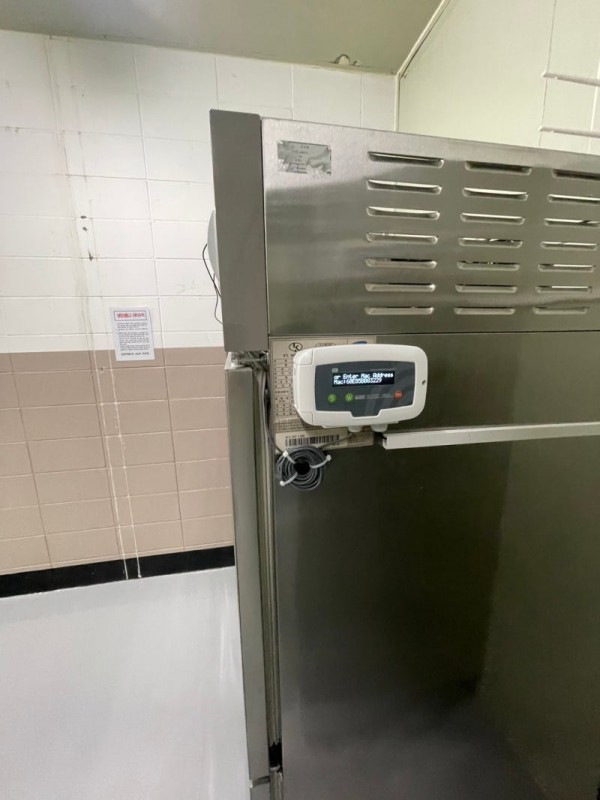

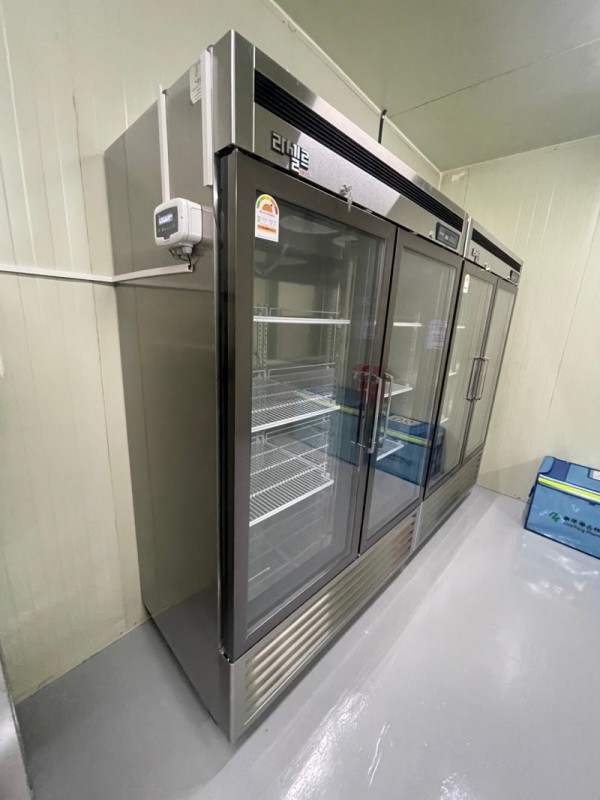

설치는 총 3대의 냉장 냉동고로 RN400-T2EX에 PT100센서를 연결하여 진행했습니다.

2대는 나란히 붙어 있어 하나의 제품으로 2채널 사용하여 진행하였습니다.

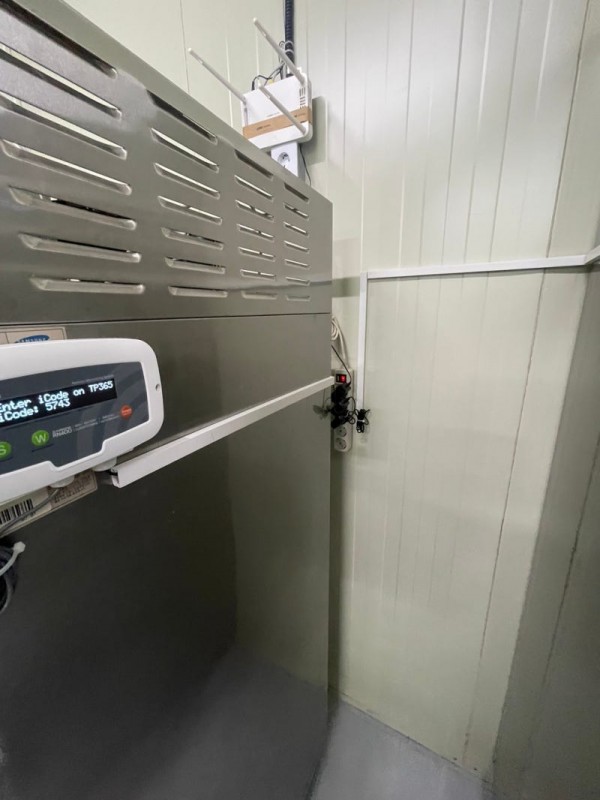

RN400-T2EX는 무선데이터로거 제품으로 와이파이 중계기를 설치하여

원활한 통신이 될수 있도록 솔루션 진행되었습니다.

​

​

RN400-T2EX + PT100 + RADIONODE365의 조합을 통해 온도 이탈값을 설정하여

냉장 냉동고의 온도가 낮거나 높아지면 관리자에게 긴급이탈알람(전화,문자,메일)을 보내게 되고

일간, 주간, 월간, MKT등으로 발행되는 보고서를 통해 관리자는 별도의 문서작업없이도

쉽게 관리하실수 있게 됩니다.

​

​

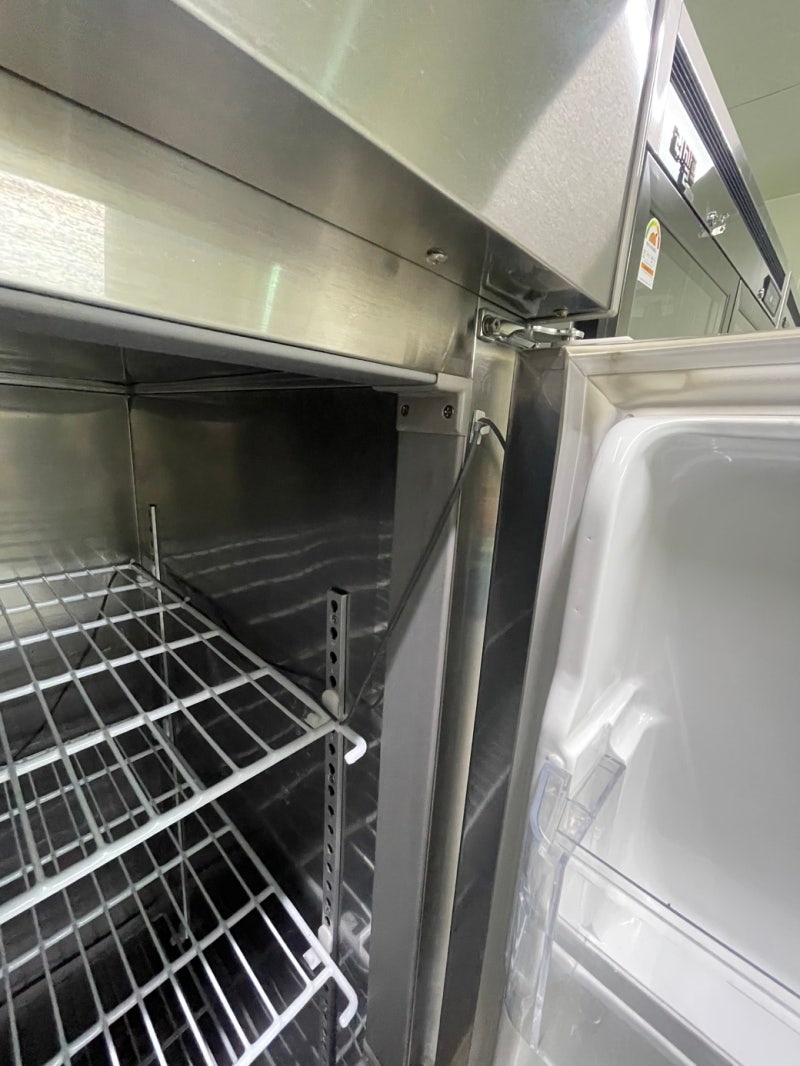

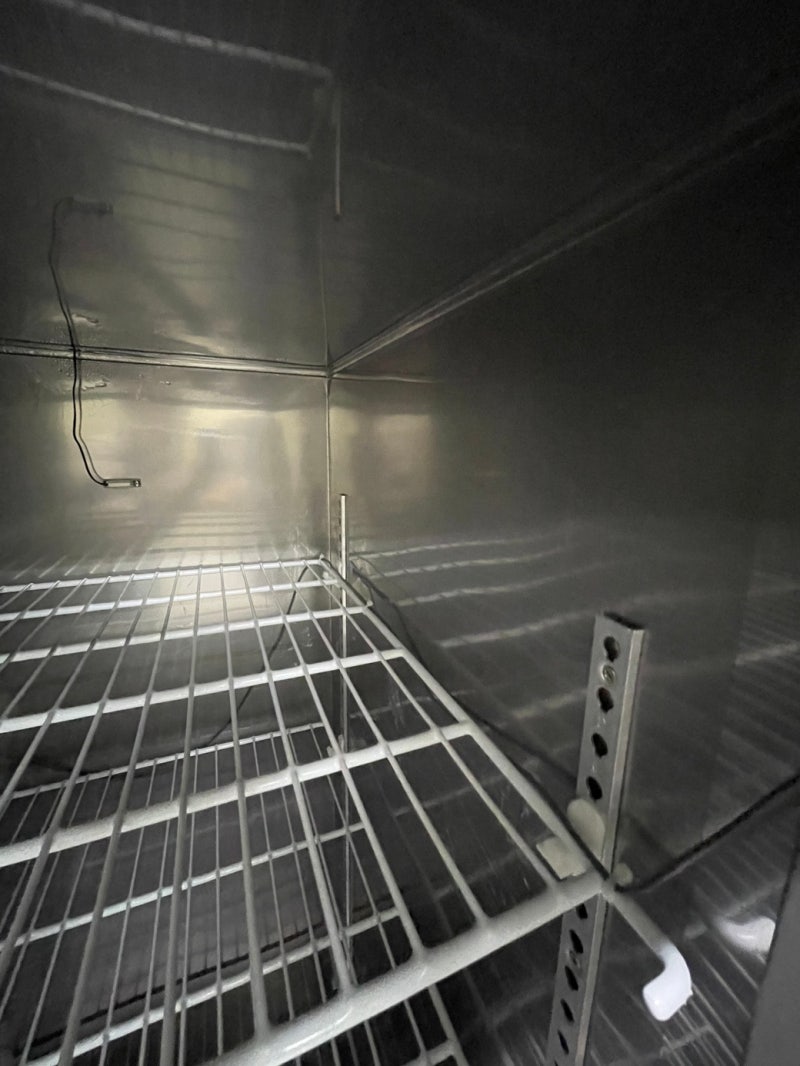

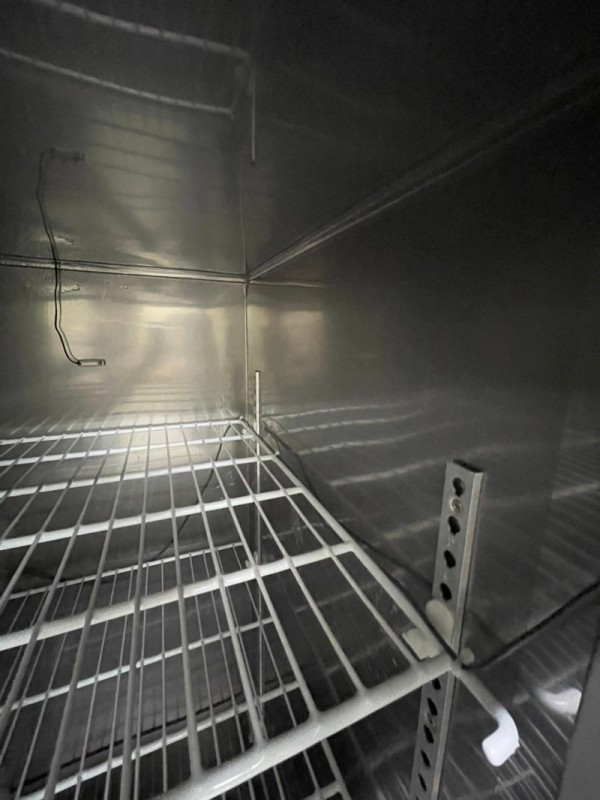

PT100 센서는 별도의 홀이 없다면 문틈사이의 고무 패킹부분을 통해 내부 깊숙한 곳에 셋팅이 됩니다.

또한 설치시 선에 텐션을 여유있게 주어 단선의 위험을 최소화 시킵니다.

간혹 센서가 너무 민감하여 문을 열고 닫을때마다 온도의 편차가 큰것을 원치 않는 곳에는

글리세린통안에 센서를 넣어 거치하기도 합니다.

글리세린에 넣으면 센서의 반응도가 둔화되어 측정파형이 크게 요동치지 않습니다.

​

​

여기까지가 오늘의 설치사례이며 저희 와이즈맥스는 다년간 산업용 IoT 센서모니터링 솔루션

전문기업으로 많은 솔루션을 진행해 왔고 다양한 노하우를 쌓아 솔루션 구축시 최적화하여 진행해

드리고 있습니다. 산업에 필요한 온습도 모니터링, 유해가스 모니터링, 산업안전 모니터링,

실내공기질 모니터링은 물론 수위, 누수, 누액, 유속, 유량, ph, 기울기, 소음, 진동등 4~20mA

출력연동 모니터링까지 필요하신 센서모니터링이 있다면 언제든 문의해주세요

전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.

​

​

​
