제빵 업체 제조 현장 온습도 및 보관창고 저온 온도 모니터링 솔루션

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 실내공기질, 악취, 수위, 누수, 누액, 진동, 소음 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스입니다.

​

오늘 소개해 드릴 설치사례는 제빵을 하는 식품 제조 업체의 온습도 모니터링과

냉장&냉동 창고 구역의 저온 온도 모니터링을 하는 솔루션으로

측정위치에 따라 측정하는 센서 모델을 다르게 하여 구성하였습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여 진행 하였고

솔루션 구성에 포함된 제품은 아래와 같습니다.

​

RN400 라인업은 무선 데이터로거 제품으로 이번에 솔루션에 구성된 제품은

H2PS와 T2EX 제품으로 실내온습도 측정용 H2PS 와

PT100 & 써모커플 K/T 타입 호환 T2EX 으로 진행하였습니다.

RN400 은 WiFi-Enterprise를 지원하여 강력한 보안환경에서 사용하실 수 있고

IP65 등급의 케이스와 뒷면에 초강력 자석을 내장하고 있어 다양한 산업환경에서 사용하시기 용이합니다.

또한 Micro SD 카드와 배터리 사용을 통해 UPS 기능을 지원하여

정전시에도 안전하게 데이터를 기록 및 보관하실 수 있도록 지원하고 있습니다.

​

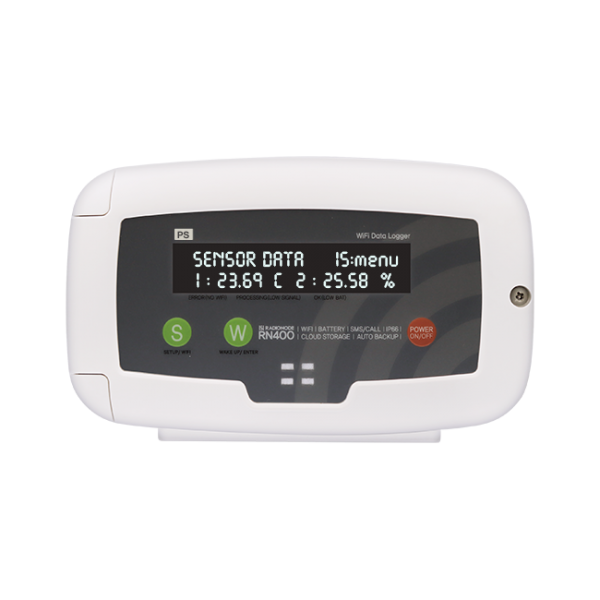

RN400-H2PS는 온습도 측정 데이터로거 제품으로

온도를 -20 ~ 60℃ 까지, 습도를 0 ~ 95%RH 까지 측정이 가능하고

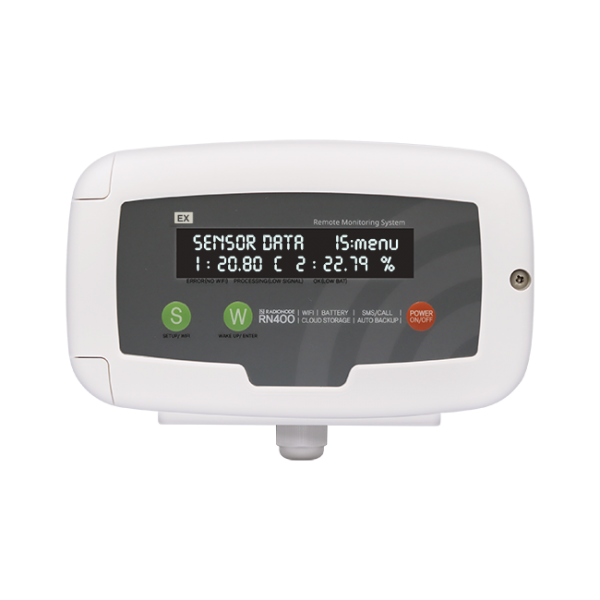

RN400-T2EX는 PT100 센서 및 써모커플 K/T 타입의 외장센서를 지원하는 데이터로거 제품으로

PT100 센서 사용시 -200 ~ 200℃, 써모커플 K 타입 사용시 -30 ~ 300℃,

써모커플 T 타입 사용시 -100 ~ 50℃ 까지 측정이 가능합니다.

​

​

UA 라인업은 USB 타입의 데이터로거 제품으로 온도, 습도, 가스, 4~20mA 출력 연동 등

다양한 제품으로 구성되어 있고 단독 사용시 윈도우, 리눅스, 안드로이드, 맥 등의 OS를 지원하여

PC, 노트북, 태블릿, 스마트폰 등에 연결하여 측정된 데이터를 확인해 보실수도 있고

RN171(유선) or RN172(무선) 데이터 전송기에 연결하여 사용하시면

클라우드 서버로 전송은 물론 HTTP, TELNET, MODBUS TCP 등의

다양한 통신 프로토콜을 통해 데이터를 네트워크로 받아보실 수도 있습니다.

​

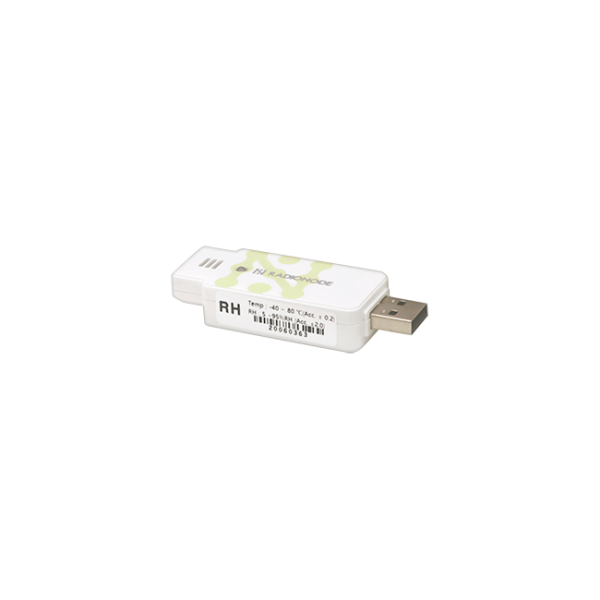

UA10은 비접촉식 온습도 측정 데이터로거 제품으로 온도는 -40 ~ 80℃,

습도는 5 ~ 95%RH 까지 측정이 가능합니다.

​

​

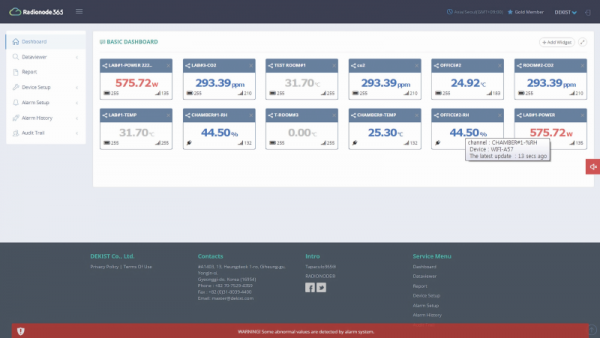

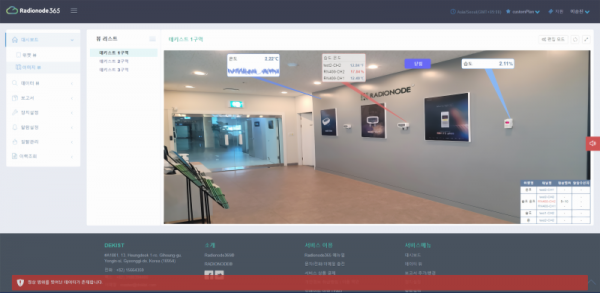

라디오노드365는 클라우드 웹서비스로 아마존 클라우드 서버를 사용하여

강력한 보안환경은 물론 안정적인 속도를 자랑하고 인터넷이 되는 곳이라면

언제 어디에서든 손쉽게 IoT 센서를 모니터링 할 수 있는 통합 모니터링 웹 서비스 입니다.

- 라디오노드365 기능 소개 -

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 디스플레이 전용 모드 지원 (전광판 모드 Nest Panel, IAQ 실내공기질 패널)

4. 각종보고서 지원 (일간, 주간, 월간, 이탈내역, MKT 등)

5. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 활용 가능

6. 가상채널을 통해 대시보드 채널 커스텀 마이징 가능 (Lua 스크립트 지원)

7. 이미지뷰어 (도면 및 현장 사진 등을 업로드 한 뒤 대시보드 오버랩)

​

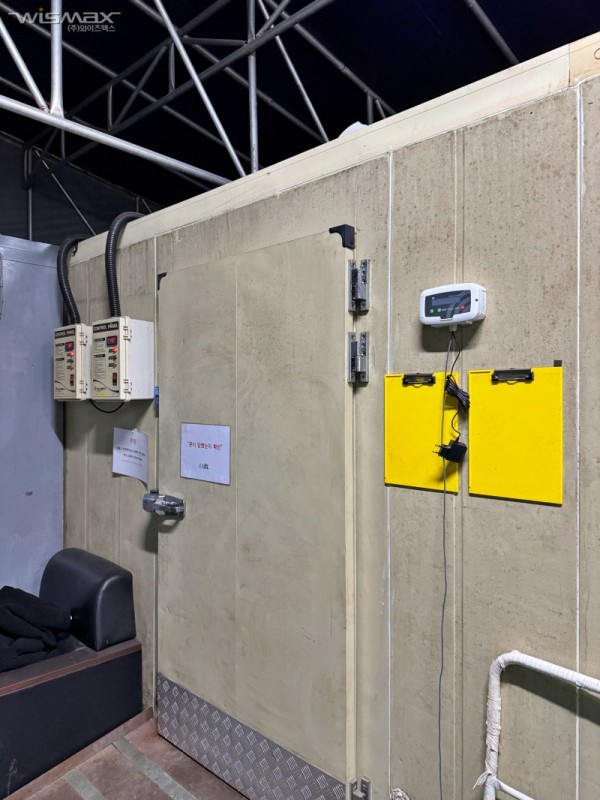

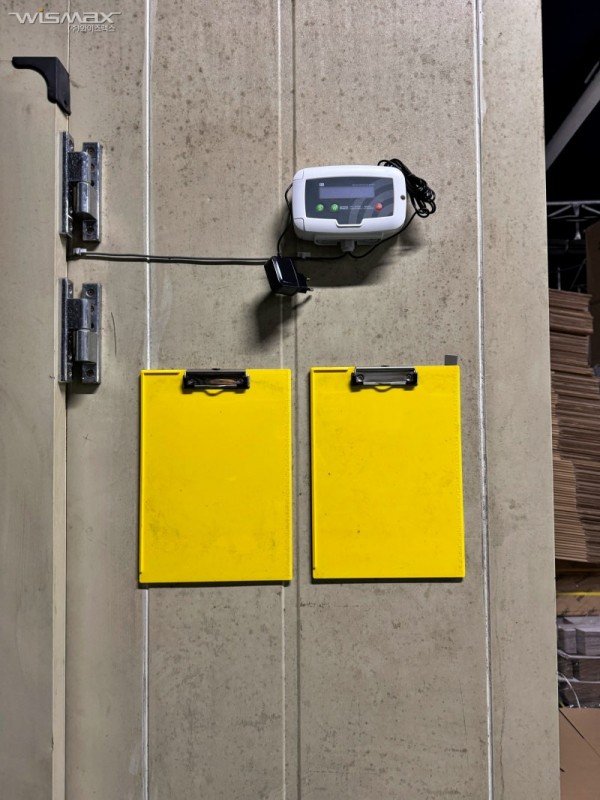

RN400-T2EX는 PT100 외장센서를 연결하여 냉장창고에 우선 설치를 진행하였고

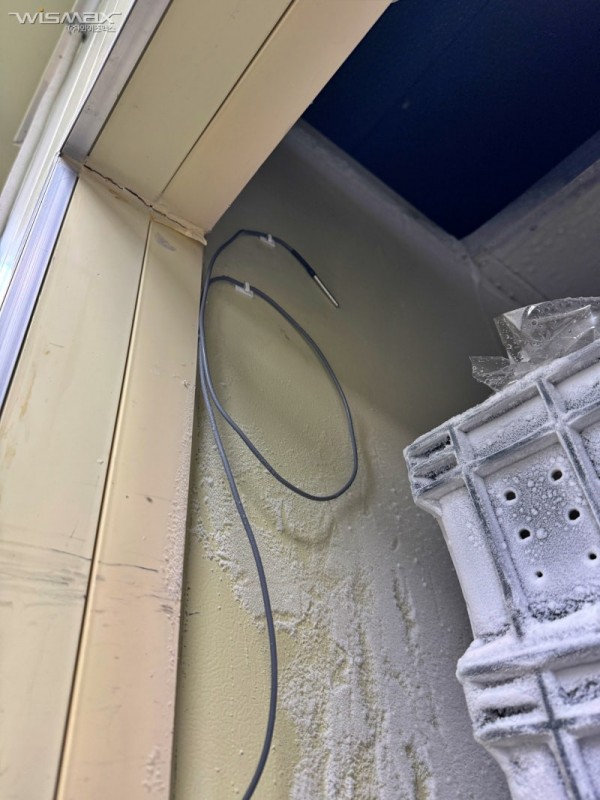

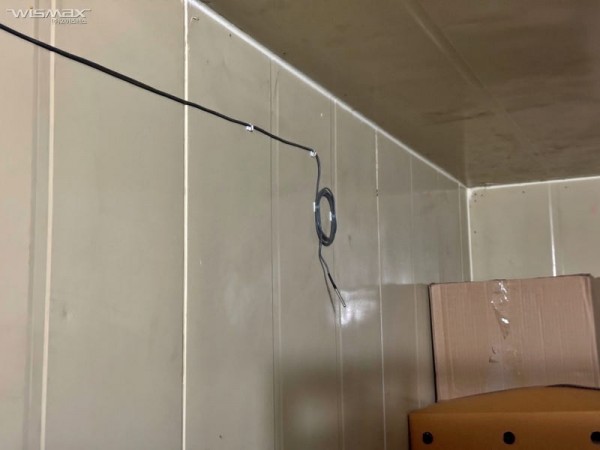

외부에 RN400-T2EX 본체를 거치하고 문틈사이로 고무패킹 틈으로 넣어 내부에

PT100 센서를 넣어 거치하여 설치하였습니다.

​

​

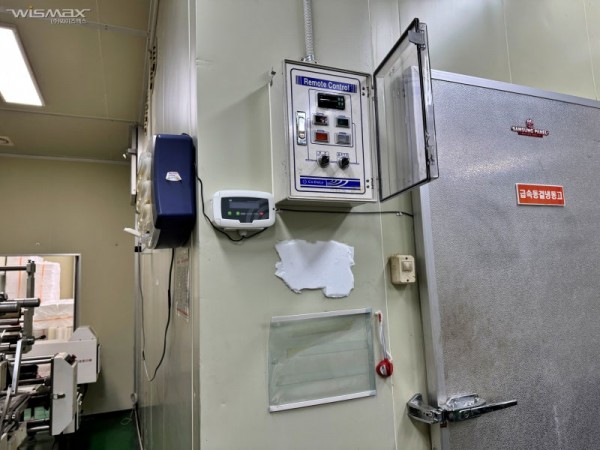

다른 곳은 급속동결냉동고로 마찬가지로 RN400-T2EX로 진행하였고 제품은 외부에 거치하고

내부에 PT100 센서를 인입하여 설치 하였습니다.

​

​

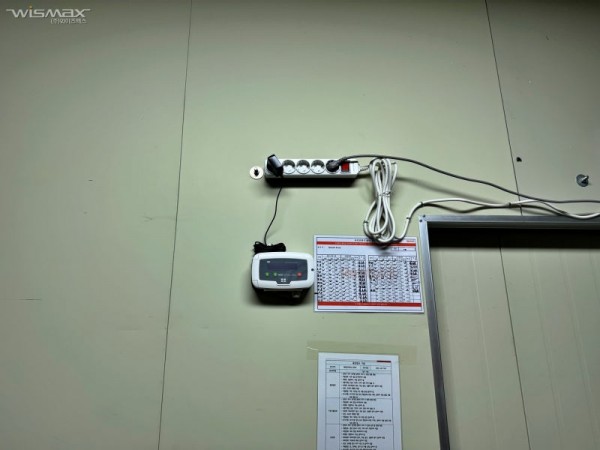

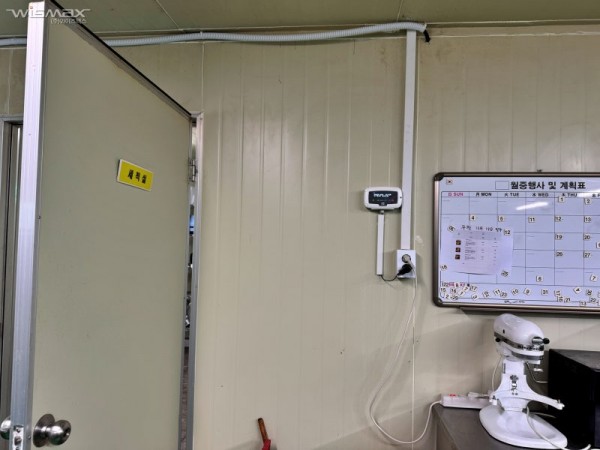

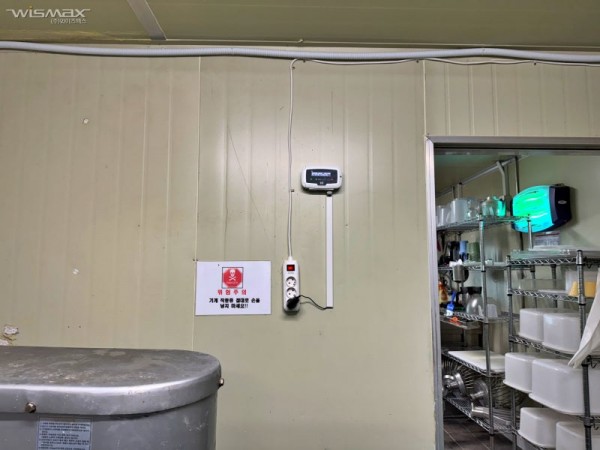

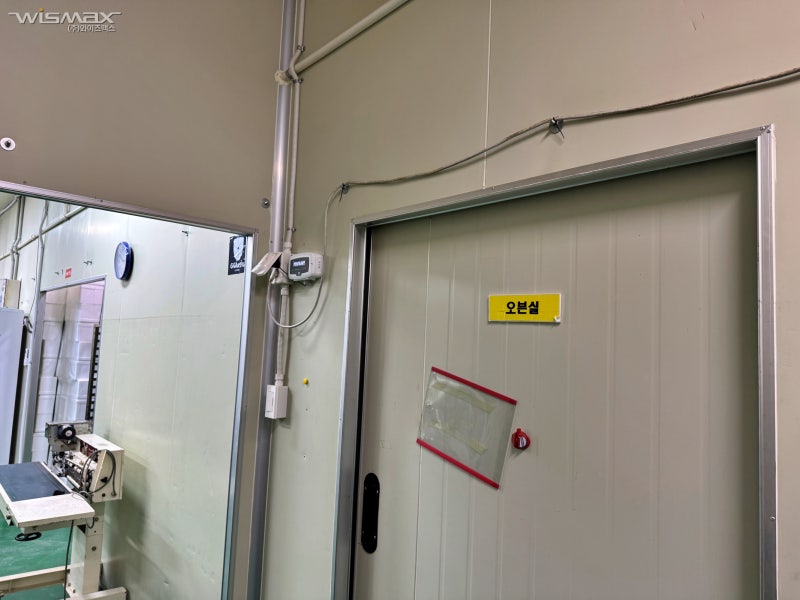

RN400-H2PS는 제조 현장에 설치하여 구역별로 온습도를 모니터링 할수 있도록 하였고

이를 통해 제조 환경을 유지하여 품질관리를 하실 수 있도록 구성하였습니다.

​

​

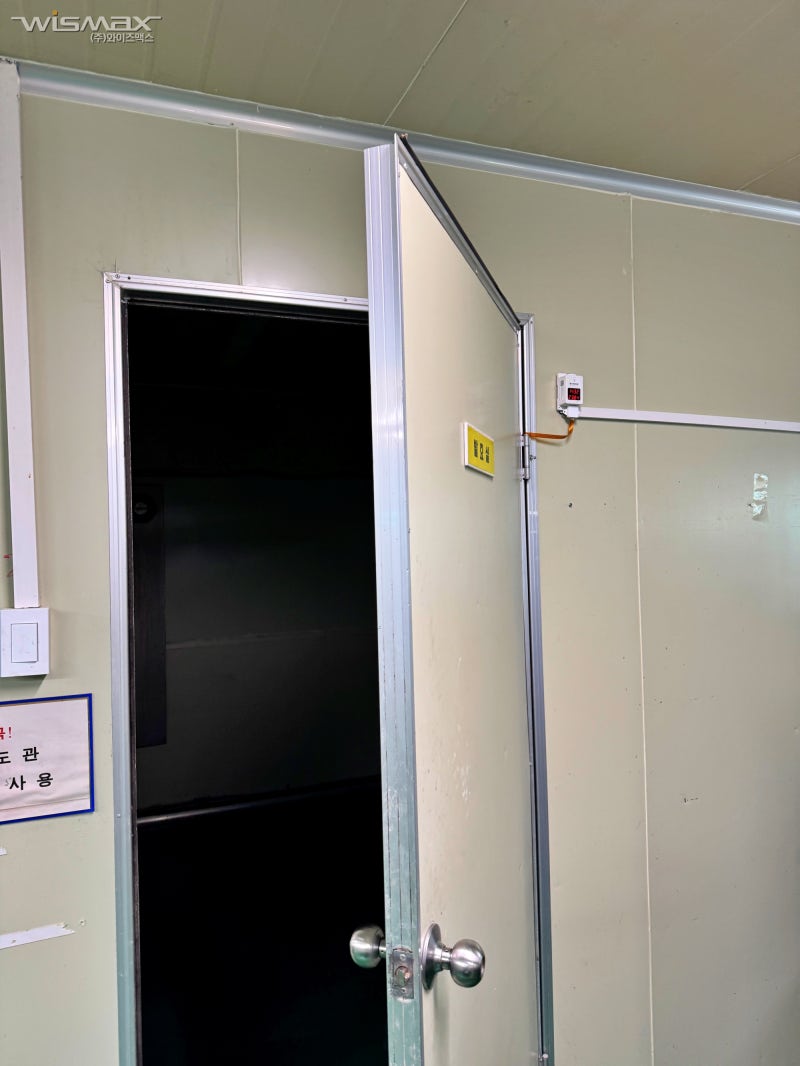

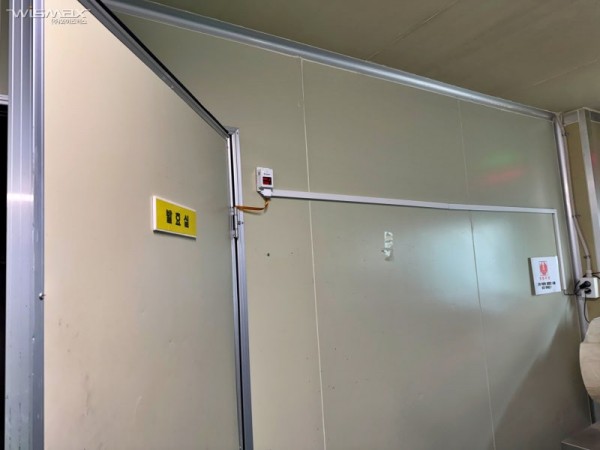

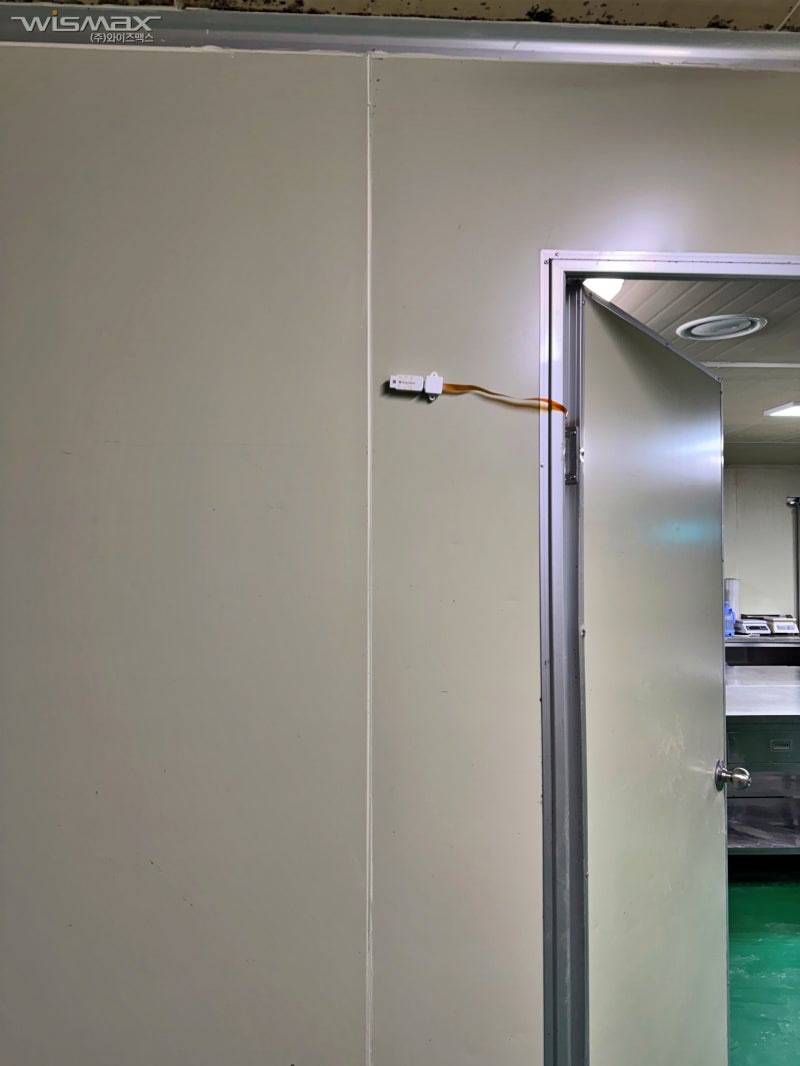

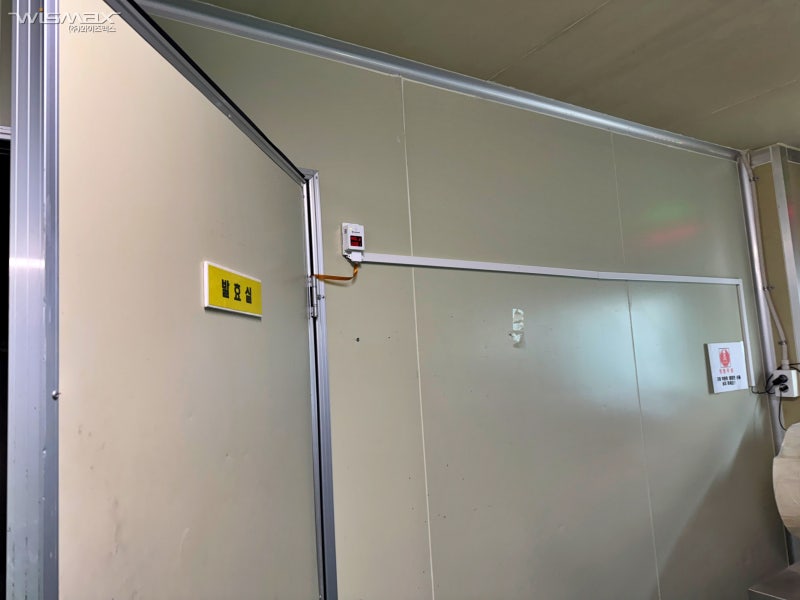

마지막으로 발효실은 온도와 습도를 같이 측정해야 하는데 문틈이 매우 협소하여

RN172에 RG40 제로릭 필름형 연장케이블을 사용하여 미세한 문틈 사이로 연장케이블을 넣어

UA10을 내부에 거치해 온도와 습도를 측정할 수 있도록 구성하였습니다.

​

​

솔루션 구축을 통해 관리자가 언제 어디에서나 실시간으로 현장의 온도와 습도를

모니터링 하고 이탈값을 설정하여 온도 습도 범위를 이탈할 경우 전화, 문자, 메일로

알람을 보내어 관리자가 즉시 조치를 취할 수 있도록 하였으며 측정된 데이터를

일간, 주간, 월간 등으로 보고서를 생성하여 별도의 문서 작업없이도 손쉽게

운영 관리 하실 수 있도록 구축하였습니다.

​
