의료 기술 개발업체 온도 및 습도 모니터링 솔루션

​

안녕하세요 산업용 IoT 센서를 활용하여

온도, 습도, 유해가스, 실내공기질, 악취, 4~20mA 출력 연동 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

​

오늘 소개해 드릴 설치사례는 정밀의료 기술 개발업체에서 사용하고 있는 냉장, 냉동고와

딥프리져 장비의 저온 온도 및 원재료 보관소의 온습도 등을 모니터링하는 솔루션입니다.

제약 바이오 의료와 관련된 업체는 생명을 다루는 기술인 만큼 연구과정에서 사용되는

모든 재료와 장비는 최상의 상태로 유지되어야 하고 특히 온도에 민감함 시약, 샘플, 백신 등을

보관하는 냉장고, 냉동고, 딥프리저는 핵심 설비에 속합니다.

하여 대부분 온도 관리를 하고 있지만 문제는 담당자가 직접 온도를 측정하고 기록하고

수기로 작성된 내용을 보고서로 작성하여 관리해야하는 번거로움이 있습니다.

또한 문제가 발생하더라도 즉각적으로 알아차리기가 어려워 큰 손해를 보는 경우도 있죠

오늘 소개해 드릴 곳 또한 기존에 일반 온도계를 통해 담당자가 매시간 매분 마다 현장에

방문하여 온도를 기록하고 기록된 내용을 수집해 보고서 형태로 문서를 작성하여 관리하였는데요

이처럼 매우 번거로운 일을 탈피하기 위해 저희 와이즈맥스를 찾아주셨습니다.

솔루션 구성은 국내 IoT 센서 브랜드 라디오노드 제품을 활용하여 진행하였습니다.

​

​

RN400 은 무선 데이터로거 제품으로 WiFi-Enterprise를 지원하여 강력한 보안환경에서

사용하실 수 있고 IP65 등급 케이스와 뒷면에 초강력 자석을 내장하고 있어 다양한 산업환경에서

사용하시기 용이합니다. 또한 Micro SD 카드와 배터리 사용을 통해 UPS 기능을 지원하여

정전시에도 안전하게 데이터를 기록 및 보관하실 수 있습니다.

​

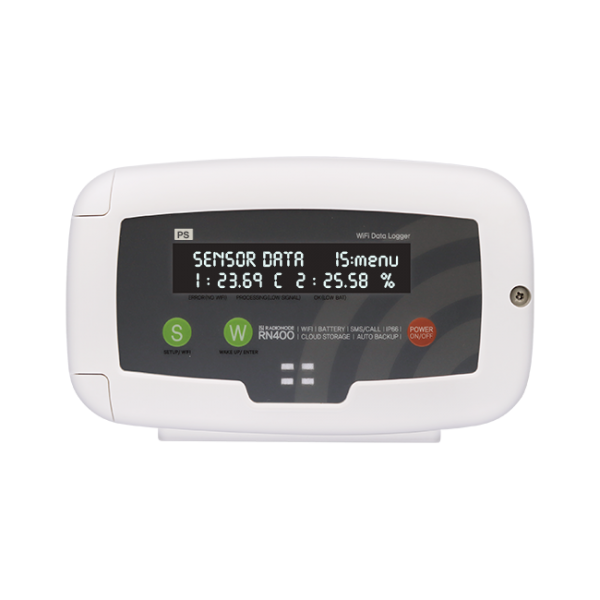

RN400-H2PS는 비접촉식 실내 온습도 측정 데이터로거 제품으로

온도는 -20 ~ 60℃, 습도는 0 ~ 95%RH 까지 측정하실 수 있고

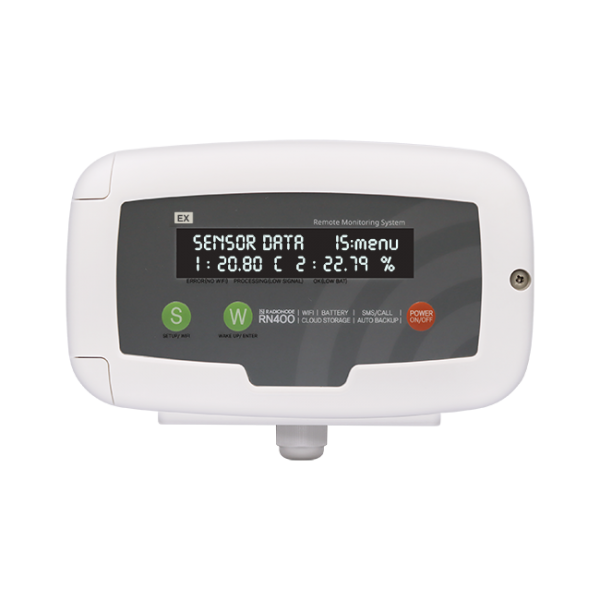

RN400-T2EX는 PT100 및 써모커플 K/T 타입 호환 데이터로거 제품으로

PT100 센서 사용시 -200 ~ 200℃, 써모커플 K타입 사용시 -30 ~ 300℃,

써모커플 T타입 사용시 -100 ~ 50℃ 까지 측정이 가능합니다.

​

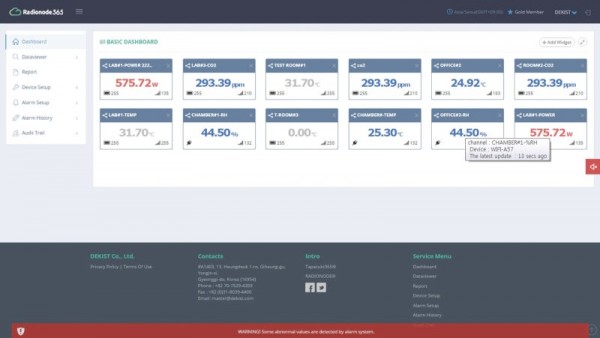

라디오노드365는 클라우드 웹서비스로 아마존 클라우드 서버를 사용하여

강력한 보안환경은 물론 안정적인 속도를 자랑하며 인터넷이 되는 곳이라면

언제 어디에서든 실시간으로 측정된 데이터를 확인해 보실 수 있습니다.

※ 라디오노드365의 특징 ※

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 디스플레이 전용 모드 지원 (전광판 모드 Nest Panel)

4. 각종보고서 지원 (일간, 주간, 월간, 이탈내열, MKT 등)

5. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 활용 가능

6. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

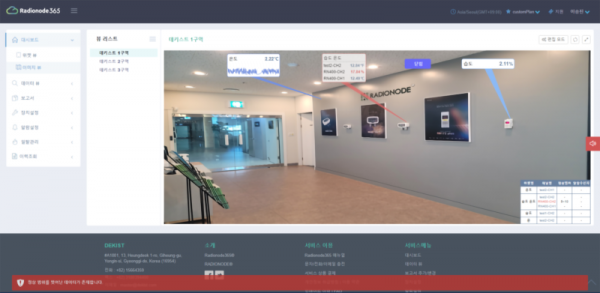

7. 이미지뷰어 (도면 및 현장사진 등을 업로드 한 뒤 대시보드 오버랩)

​

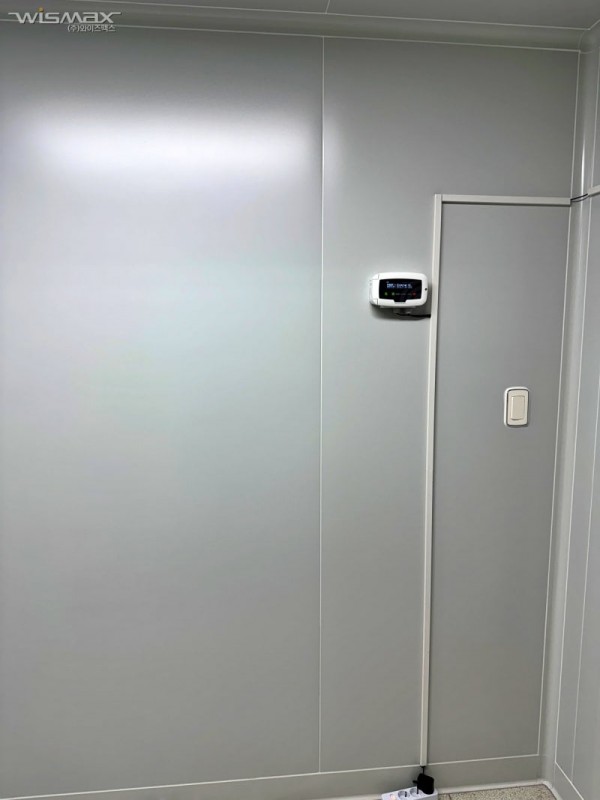

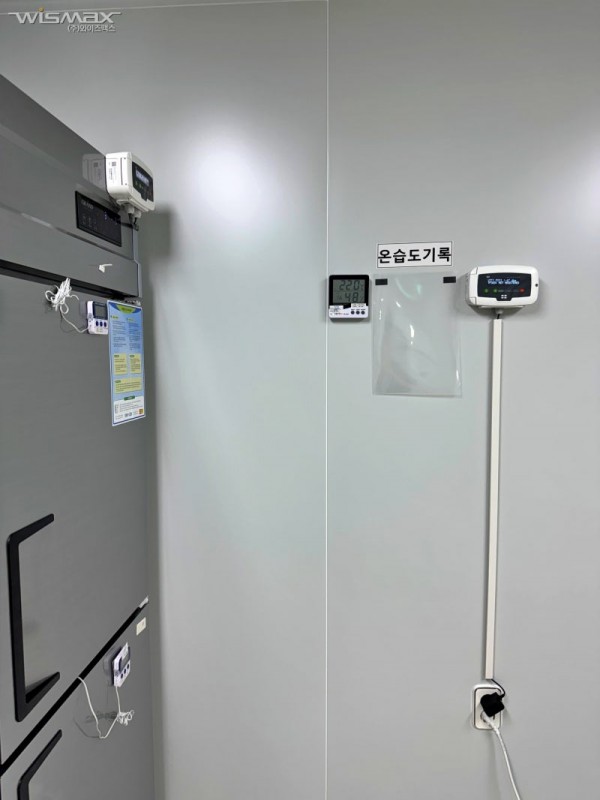

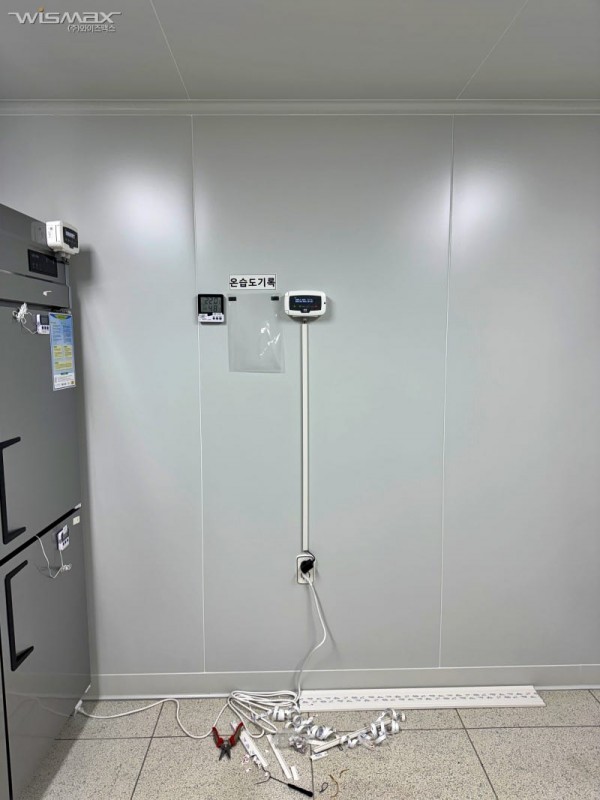

RN400-H2PS는 원자재 보관실의 실내 온습도를 측정할수 있도록

벽면에 설치를 진행하였습니다. 기존에 일반 온습도계를 통해 수기로

온습도를 기록하던곳에 설치하여 측정할 수 있도록 하였습니다.

이후에는 손쉽게 휴대폰이나 사무실 PC에서 실시간 모니터링이 가능하고

이탈발생시 이탈알람은 물론 이탈내역을 기록하여 확인할 수 있도록 하였고

일간, 주간, 월간, MKT 등으로 발행되는 보고서를 통해 쉽게 관리하실수 있도록 하였습니다.

​

​

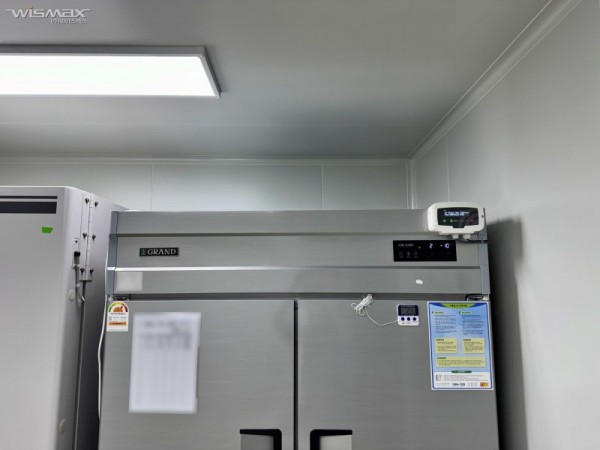

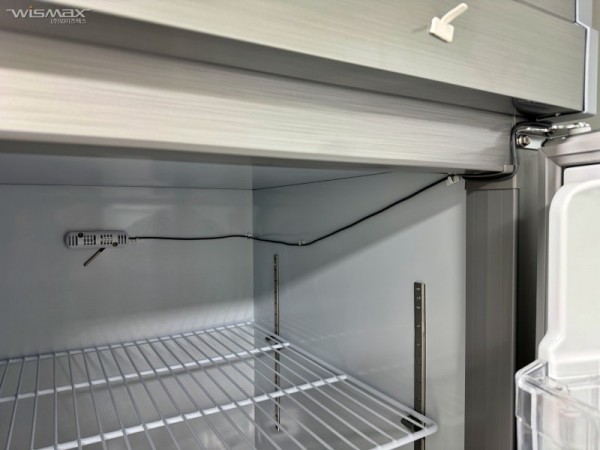

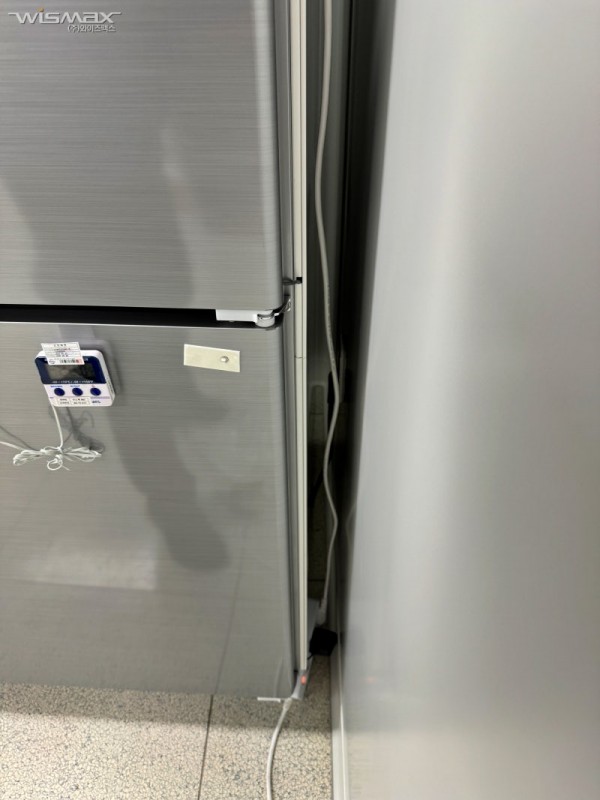

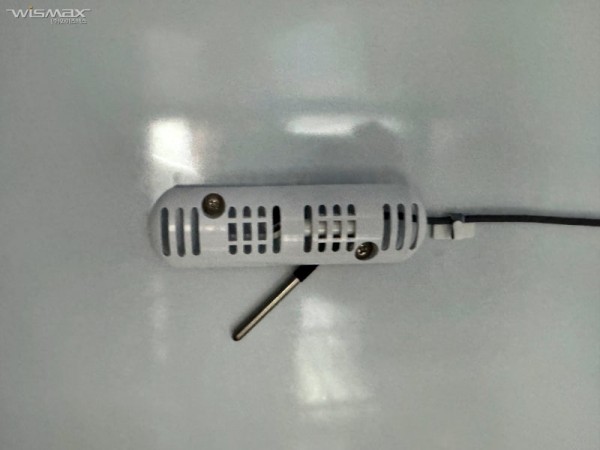

냉장고 냉동고에는 접촉식 센서인 PT100 센서를 사용하여 저온의 온도를

측정할 수 있도록 구성하였고 기존에 사용하던 제품은 냉장고에 한개 냉동고에 한대

사용하던 센서를 RN400-T2EX 하나의 제품으로 2채널을 사용하여 구성하였습니다.

​

​

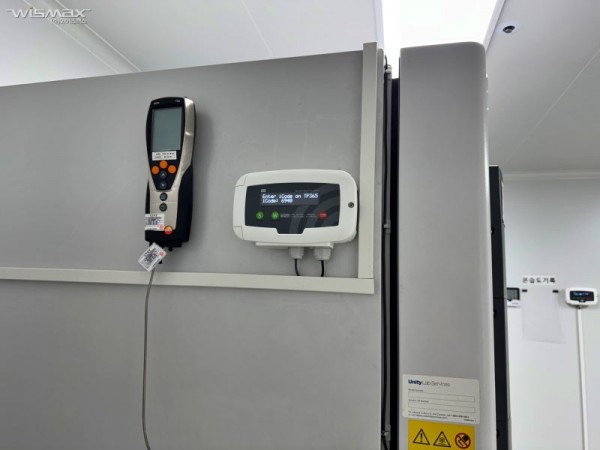

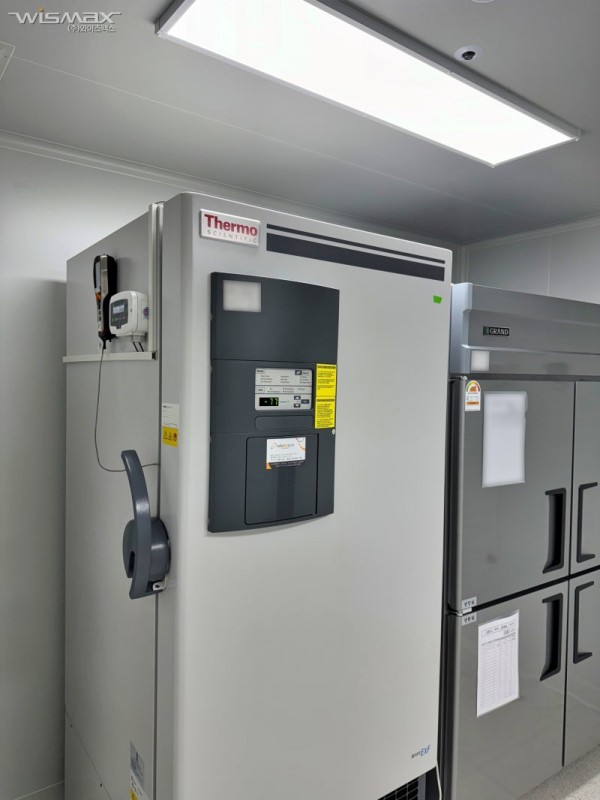

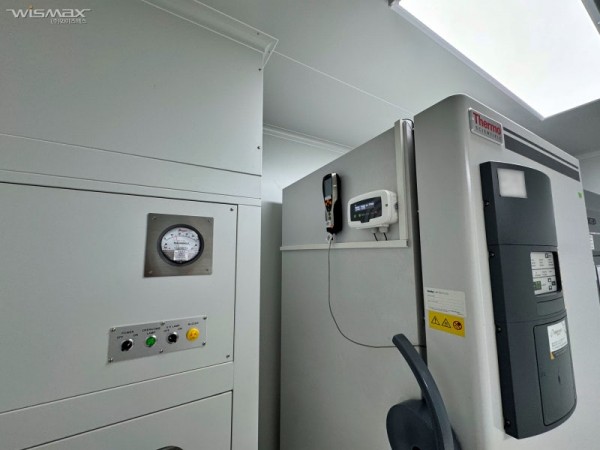

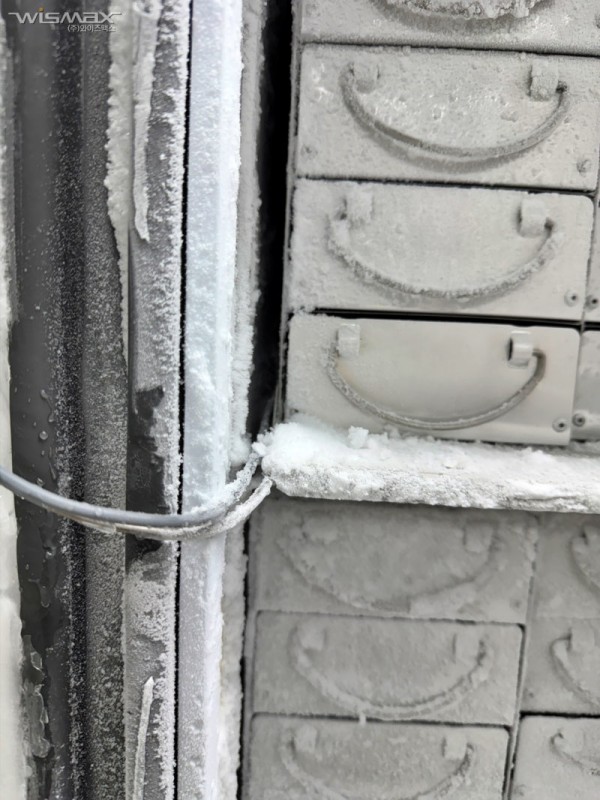

딥프리저 장비의 경우 RN400-T2EX에 PT100 센서를 연결하여

고무패킹 사이로 센서를 인입하여 내부 초저온 온도를 측정할 수 있도록 하였습니다.

장비에 별도의 홀이 있는 경우 홀을 통해서 설치가 진행됩니다.

​

​

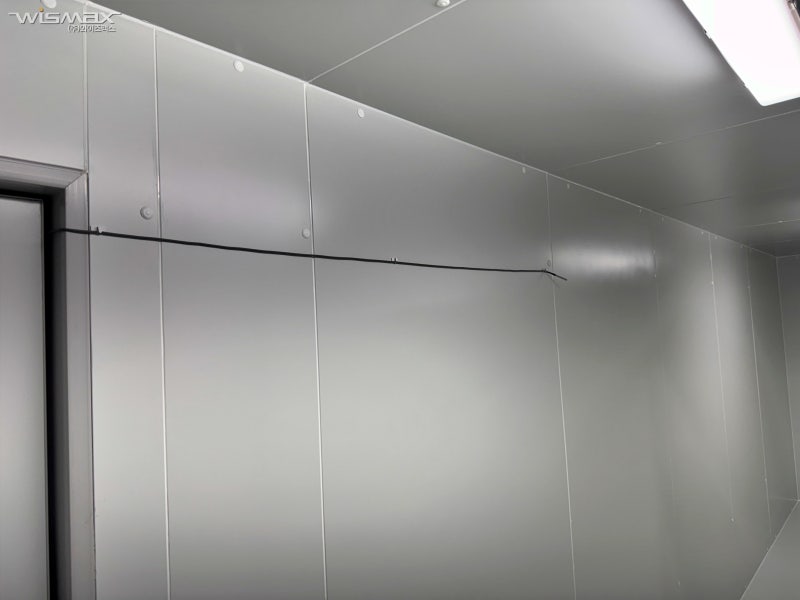

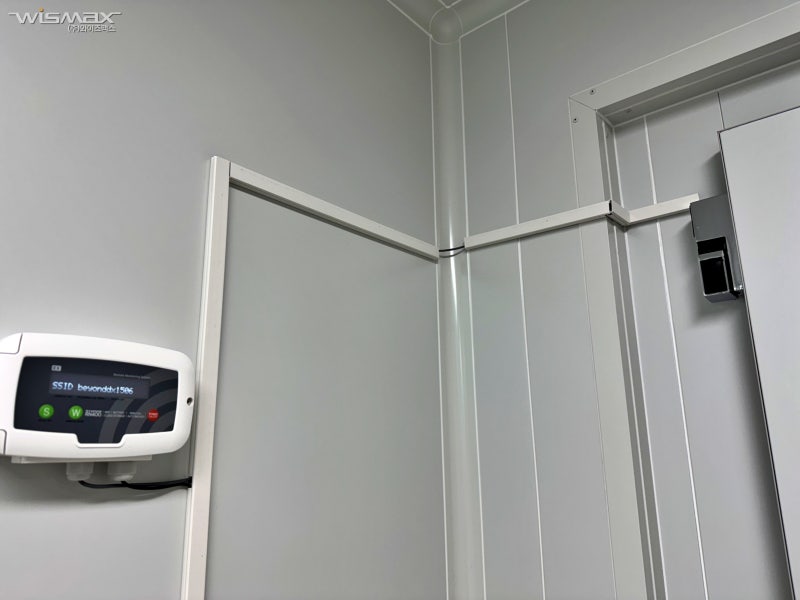

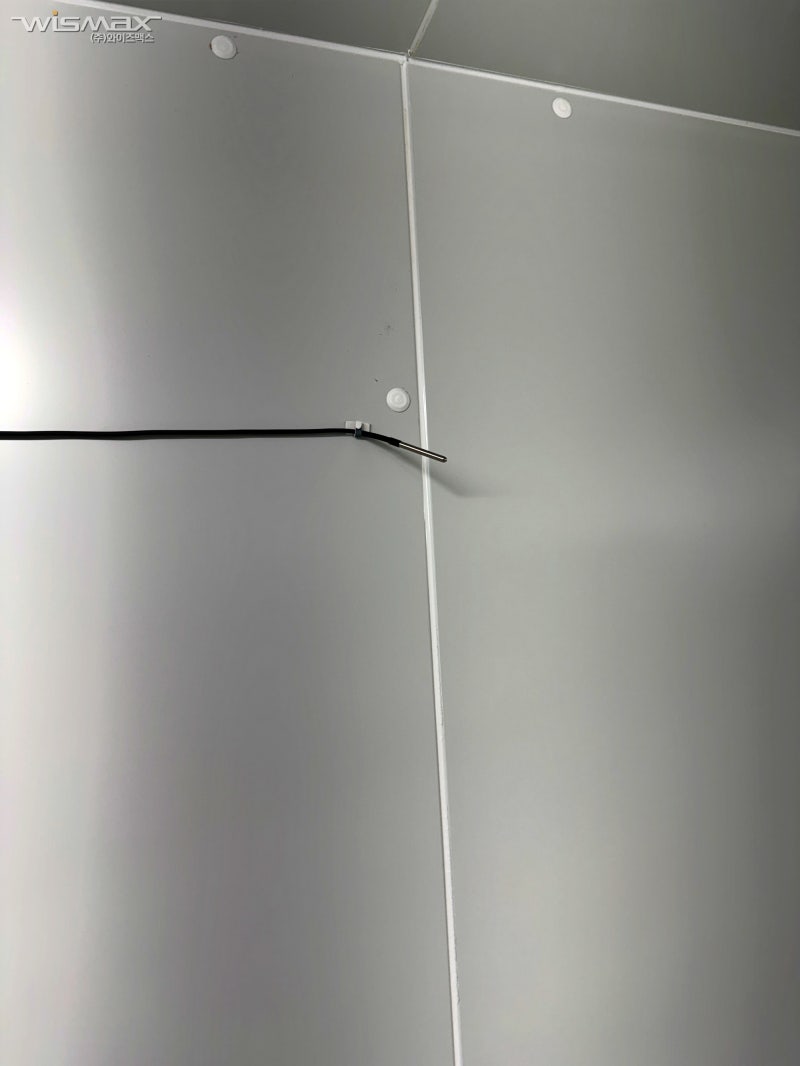

마지막으로 냉장 보관창고에는 RN400-T2EX에 PT100 센서를 연결하여

외부에 RN400-T2EX를 거치하고 PT100 센서를 문틈사이로 넣어 설치를 진행하였습니다.

문틈사이가 매우 협소한 경우 현장에 따라 구멍을 타공하여 센서를 인입하기도 합니다.

설치 완료후에는 제품에 대한 설명과 라디오노드365의 사용법 등을 교육해 드린뒤 마무리 되었습니다.

기존에 담당자가 매번 현장에 방문하여 수기로 작성해 힘들게 관리하던것을 PC, 스마트폰 등을 통해

손쉽게 관리하실수 있게 되었고 이탈알람까지 받아 보실수 있어 문제 발생시에 빠르게

대처할 수 있게 되었습니다.

​

​

여기까지 의료 기술 개발업체의 온도 및 습도 모니터링 솔루션에 대한 소개였습니다.

저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 솔루션을 전문으로 하여

온도, 습도, 유해가스, 실내공기질, 화재감지, 누수, 누액, 수위, 소음, 진동 등

산업에 필요한 다양한 센서 모니터링 솔루션을 진행해 왔습니다.

필요하신 센서 모니터링이 있다면 언제든 저희 와이즈맥스에 문의해주세요

전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.

​

​
