의료기기 전문업체 냉장·냉동창고 및 딥프리져 냉장고 저온 온도 모니터링 솔루션

​

안녕하세요 산업용 IoT 센서를 활용하여

온습도, 유해가스, 실내공기질, 수위, 누수 등

다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

​

오늘 소개해 드릴 설치사례는 의료기기 전문업체의 워크인 냉장·냉동 창고와

딥프리져 냉장고의 저온 온도를 모니터링 하는 솔루션입니다.

솔루션 구성에 사용된 제품은 국내 IoT 센서 제조사 데키스트의

라디오노드 브랜드 제품으로 구성하였습니다.

​

【 UA Series 유선 데이터 전송기 RN171 】

【 USB 타입 PT100 센서 호환 데이터로거 UA13 】

【 실시간모니터링 및 이탈알람 웹서비스 라디오노드365 】

​

UA13 데이터로거에 PT100 센서를 연결하여 -200 ~ 200℃ 의

온도를 측정할수 있도록 구성하였고 측정된 데이터는 RN171 유선

데이터전송기를 통해 클라우드 웹서비스인 라디오노드365로 전송하여

언제 어디에서든 실시간으로 모니터링하고 이탈발생시 전화, 문자, 메일등으로

긴급이탈알람을 받아볼수 있도록 구성하였습니다.

​

​

RN171은 UA 제품을 연결하여 측정된 데이터를 유선/무선 네트워크를 통해

클라우드 서버로 전송 및 HTTP GET/POST, MODBUS TCP, TELNET 등의

다양한 통신프로토콜을 통해 전송할수 있는 제품으로 PoE 를 지원하여

PoE 허브 또는 PoE 인젝터 사용시 랜선하나로 전원과 통신을 모두 공급받아

아답터 없이도 깔끔하게 설치가 가능한 제품입니다.

전면에 실시간 모니터링이 가능한 디스플레이가 있고 이탈시 알람을 울리는

부저가 내장되어 있으며 UA 센서를 보호할수 있는 커버가 포함되어 있습니다.

​

​

UA13 센서는 USB 타입의 데이터로거 제품으로 3선식 PT100 센서를 호환하며

단독으로 사용시 윈도우, 리눅스, 안드로이드등의 OS를 지원하여 PC, 노트북,

태블릿, 스마트폰에 연결하여 측정된 데이터를 확인해보실수도 있고

위에 소개해 드린 RN171(유선) or RN172(무선) 데이터 전송기에 연결하여

측정된 데이터를 네트워크를 통해 다양한 통신프로토콜로 받아보실수 있습니다.

​

​

라디오노드365 클라우드 웹서비스는 아마존 클라우드 서버를 사용하여

강력한 보안환경은 물론 안정적인 속도를 자랑하며 인터넷이 되는 곳이라면

언제 어디에서든 실시간으로 데이터를 확인해 보실수가 있습니다.

◆ 라디오노드 365 특징 ◆

1. 한눈에 보기 편한 대시보드와 그래프

2. 긴급이탈알람 지원 (전화, 문자, 메일)

3. 각종보고서 지원 (일간, 주간, 월간, MKT)

4. 디스플레이 전용 모드 지원 (전광판 모드 Nest Panel)

5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)

6. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 활용 가능

7. 이미지뷰어 (도면 및 현장사진 등을 업로드 한 뒤 대시보드 오버랩)

​

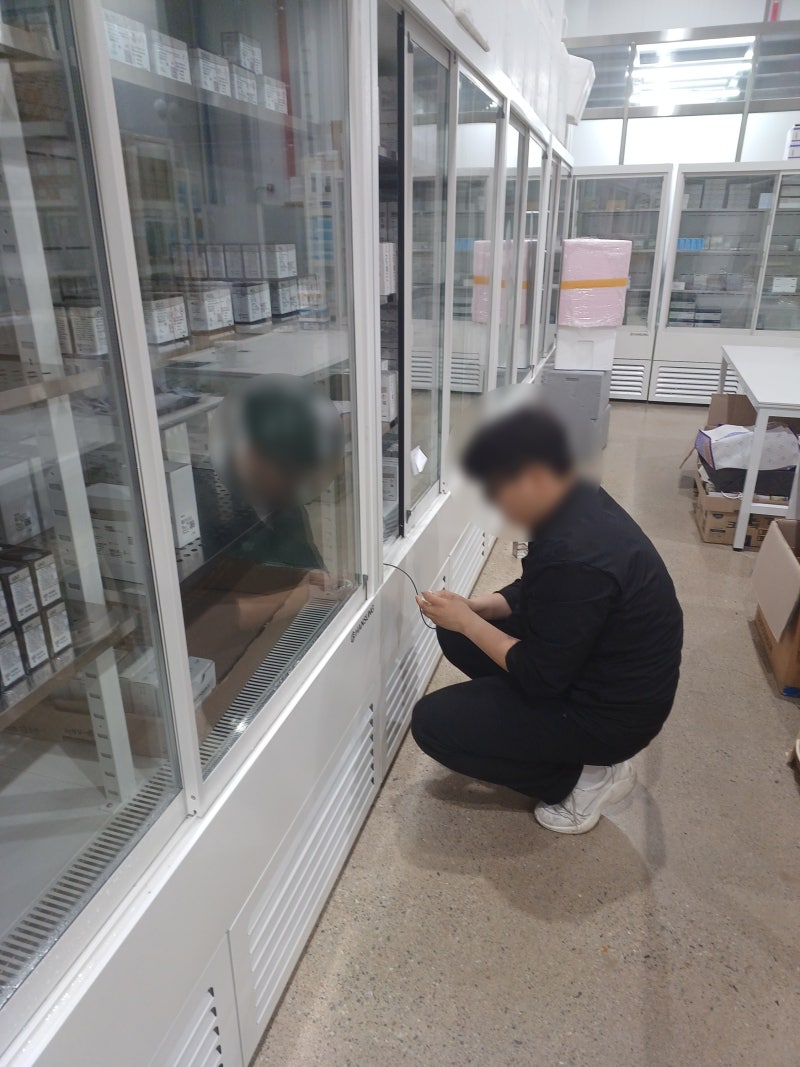

냉장·냉동창고는 워크인 형태로 되어 있었고 외부에 RN171 데이터전송기를 설치하고

UA13에 PT100 센서를 연결한뒤 내부에 PT100 센서만 인입하여 설치 진행하였습니다.

RN171은 PoE(Power over Ethernet)을 지원하여 랜선하나로 전원과 통신공급이 가능하여

PoE 허브 또는 PoE 인젝터를 사용하고 있다면 별도의 어댑터 없이도 랜선하나로

깔끔하게 설치가 가능하여 어댑터 없이 설치를 진행하였습니다.

​

​

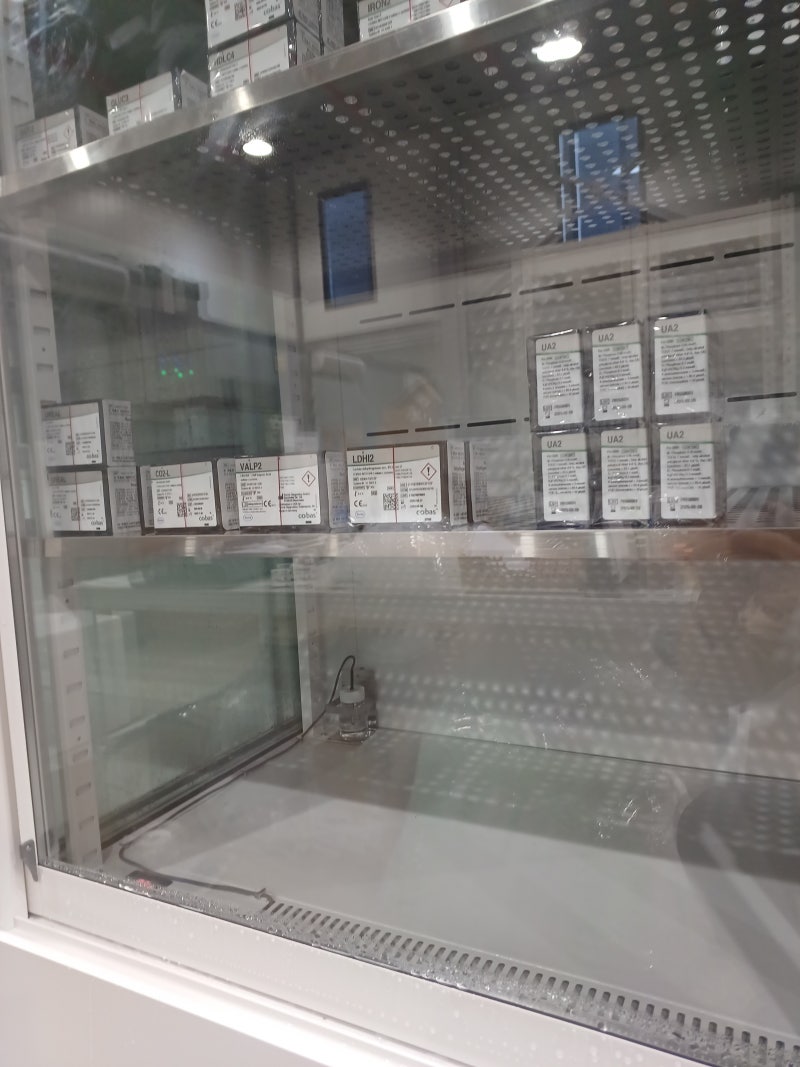

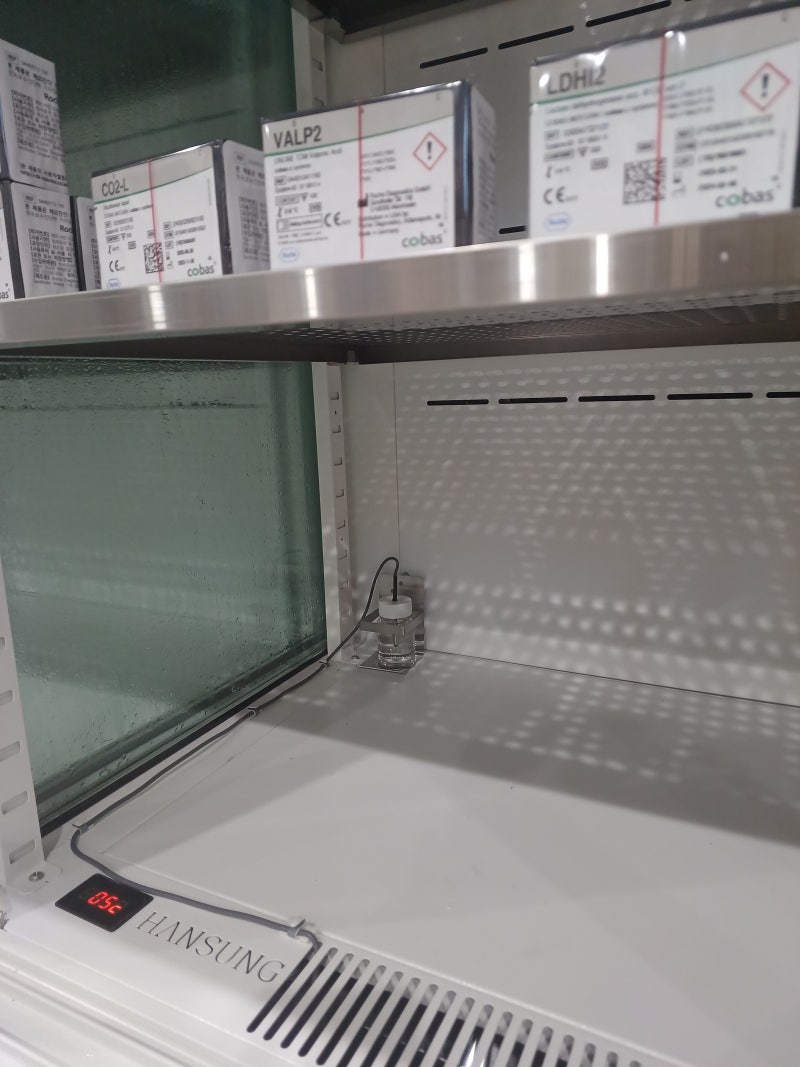

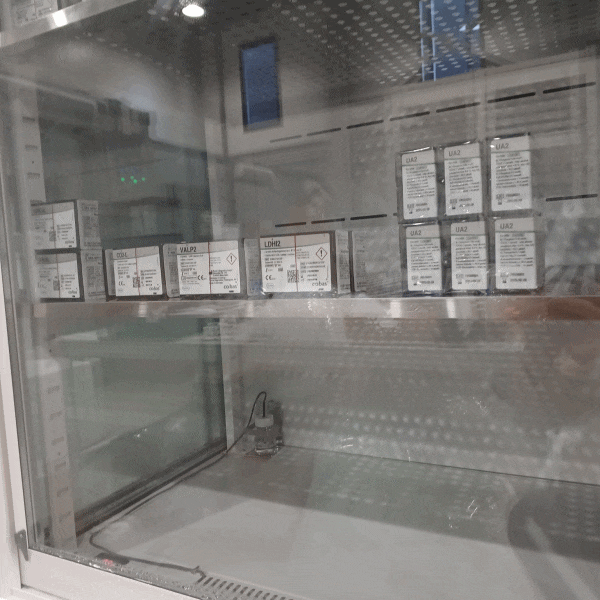

센서는 글리세린에 넣어 설치를 희망하시어 요청하신바와 같이 진행되었습니다.

제약 바이오 병원등에서 저온 온도를 측정할때에는 글리세린이 필수적인데요

글리세린은 온도센서의 응답시간을 늦춰주는 역활로 이것만 보면 왜 사용하는지 궁금하시겠지만

사실 글리세린은 오인경보를 최소화 시키기 위한 장치로 문을 열고 닫거나

냉각장치가 돌아갈때 급격하게 온도차이가 발생하여 오인경보가 발생하는 것을

최소화 시키기 위한 장치입니다. 세계보건기구(WHO), 식품의약국(FDA), 질병통제센터(CDC) 등

해외에서는 이미 온도센서에 글리세린 사용하는 것을 적극 권장하고 있습니다.

​

​

딥프리져 냉장고에는 맨아래쪽 하단에 컴프레샤가 위치한 부분에 공간이 있어

RN171 + UA13을 설치하고 PT100 센서를 냉기를 뿜어내는 공간쪽으로 선을 넣어

가장안쪽에 글리세린과 함께 설치를 진행하였습니다.

​

​

설치 완료후에는 제품에 대한 설명과 사용법 등에 대해 알려드렸고

라디오노드365 사용법등에 대해 교육을 진행한뒤 마무리 되었습니다.

​

​

저희 와이즈맥스는 다년간 산업용 IoT 센서모니터링 솔루션을 진행해 오면서

많은 노하우를 축적해왔고 다양한 산업체에 맞춤형 솔루션을 진행해오고 있습니다.

온습도, 유해가스, 실내공기질, 화재, 악취, 누수, 수위, 소음, 진동 등 필요하신

센서모니터링이 있다면 언제든 저희 와이즈맥스에 문의해주세요

전문엔지니어를 통해 최적의 맞춤형 솔루션을 약속드립니다.

​

​

​
