웨딩홀 지하 물탱크 수위 IoT 센서 모니터링 설치사례

​

안녕하세요 산업용 IoT 센서를 활용하여

다양한 센서 모니터링 솔루션을 전문적으로

구축해 드리는 기업 (주)와이즈맥스 입니다.

​

오늘은 웨딩홀 건물 지하에 위치한 물탱크의

수위를 모니터링한 설치사례를 소개해보려 합니다.

​

지하 물탱크 특성상 수위를 상시 확인하기 어렵고

문제가 발생하더라도 즉각적인 대응이 쉽지 않아

실시간 모니터링과 이탈알람을 받아보실수 있도록

솔루션을 구성하여 진행했습니다.

​

​

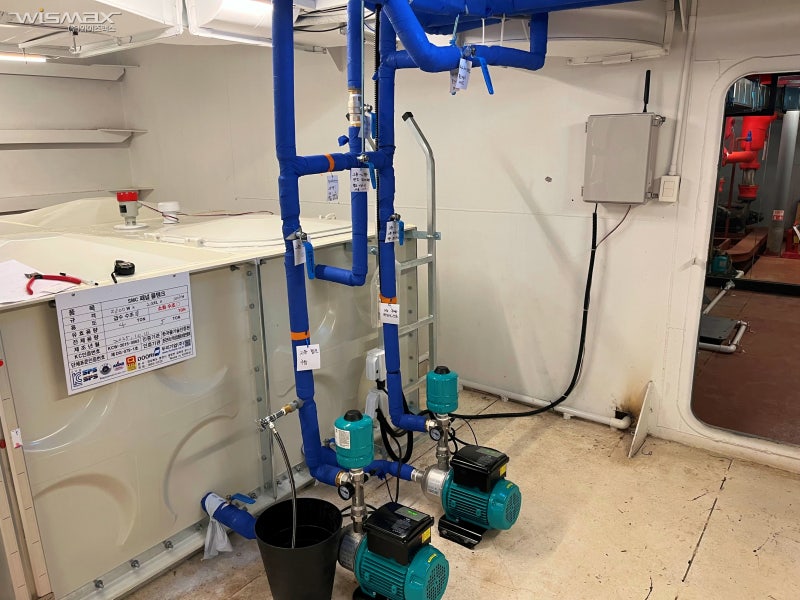

해당 웨딩홀의 물탱크는 지하 설비실에 위치해 있어

관리자가 직접 내려가 육안으로 수위를 확인해야하는

구조였습니다. 이로 인해 수위 저하에 따른 단수의 위험과

과수위 시 넘침 가능성, 펌프 이상 발생시 빠른인지가

불가능한점 등 운영 리스크가 존재했습니다.

​

​

그래서 저희 와이즈맥스를 찾아주셨고

물탱크 수위 모니터링 솔루션을 통해

물탱크 수위를 실시간 모니터링 하고

기준 수위 이탈시 전화, 문자, 메일로

이탈알람을 보내고 일간, 주간, 월간 등으로

자동보고서를 생성하여 보다 쉽고

체계적이게 운영관리하실수 있도록 하였습니다.

​

​

현장에는 다음과 같은 구성으로 솔루션을 구성하였습니다.

​

???? LTE라우터

: 현장이 지하로 되어 있어 통신망 공사를 하기에는

비용이 너무 높아 LTE라우터를 통해 별도의 공사없이

통신망을 구축하여 진행하였습니다.

​

???? RN171 데이터전송기

: UA 트렌스미터 시리즈를 연결하여 클라우드 서버 및

HTTP, TELNET, MODBUS TCP 등의 다양한 통신 프로토콜로

데이터를 전송할수 있고 PoE를 지원하여

별도의 전원 없이도 랜선하나로 통신과

전원을 모두 공급하여 사용하실수 있습니다.

※ PoE 허브 또는 인젝터 필요 ※

​

???? UA20-A

: USB 타입의 트렌스미터로 4~20mA 출력을 연동하여

아날로그 신호를 디지털로 변환할수 있습니다.

단독 사용시 윈도우, 리눅스, 맥, 안드로이드 등의 OS를

지원하여 AT커맨드를 통해 데이터를 확인해 보실수도 있고

RN171(LAN) or RN172(WiFi) 데이터 전송기에 연결하여

데이터를 확인해 보실수도 있습니다.

​

???? 레이더 수위센서

: 4~20mA 출력 레이더 수위센서로 초음파 수위센서보다

환경요인에 강하고 보다 정밀한 측정이 가능하여

물이 얼거나 내부에 습기가 차는 환경에서 사용하기 좋습니다.

4~20mA 출력과 RS485 통신프로토콜을 지원하여

인디게이터, PLC, PC 등에도 연결하여 데이터를

확인해 보실수도 있습니다.

​

???? RADIONODE365

: 통합 모니터링을 위한 플랫폼으로 아마존 클라우드 웹서비스를

사용하여 강력한 보안환경과 안정적인 통신을 제공하고

실시간 모니터링, 이탈알람, 보고서, 이미지뷰어, 그래프,

가상채널, Open API 등 모니터링을 위한 다양한 기능을

제공하는 웹 서비스 플랫폼 입니다.

웹 형태로 서비스가 제공되기에 인터넷만 된다면

언제 어디에서나 손쉽게 접속하여 운영관리 하실수 있습니다.

​

​

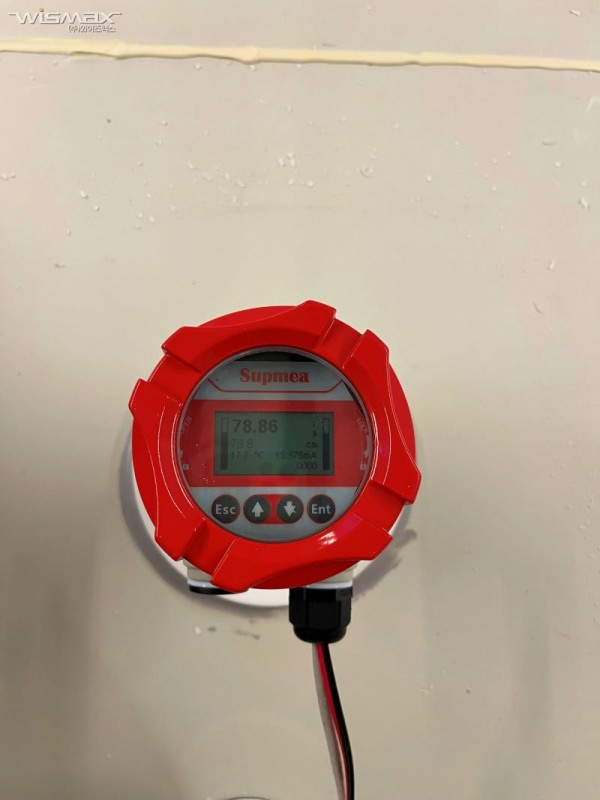

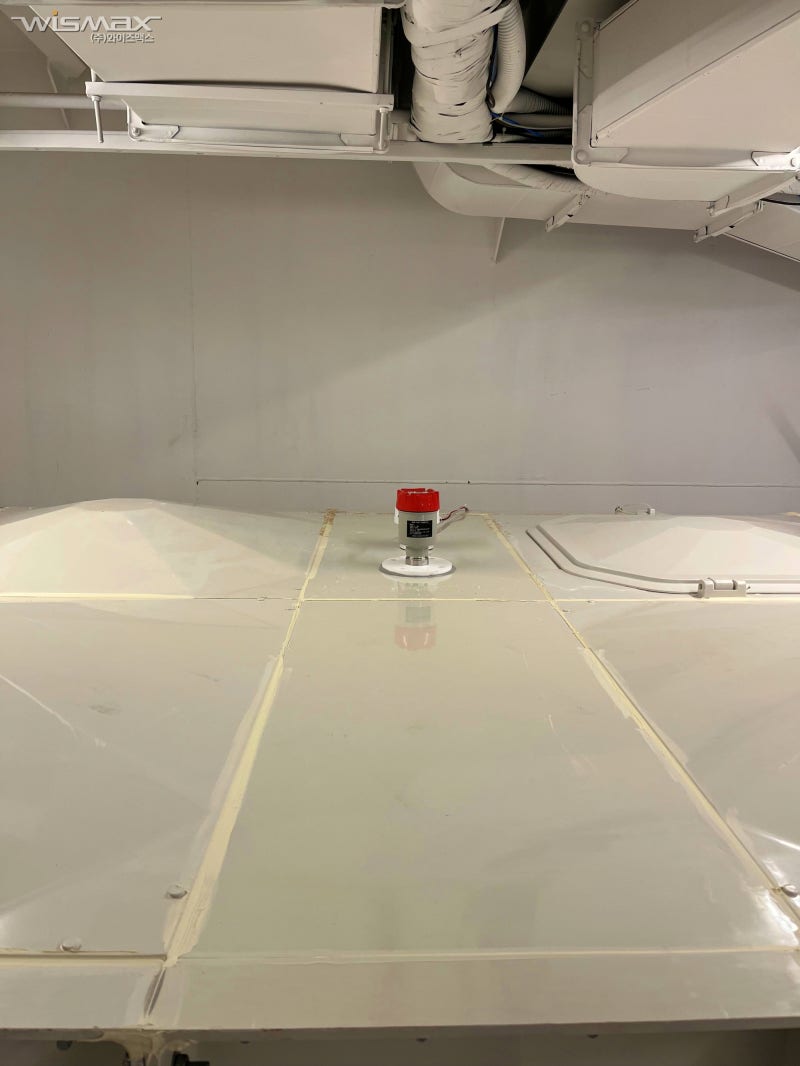

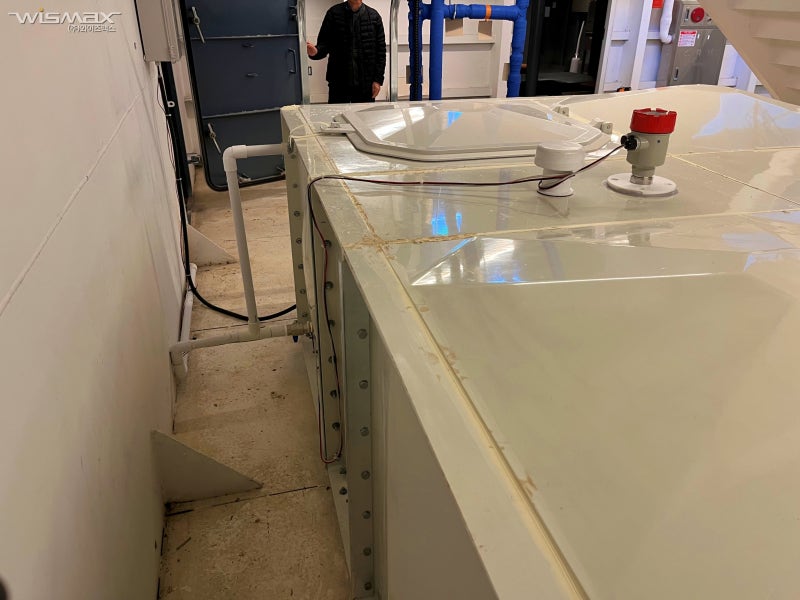

레이더 수위센서는 대표적인 비접촉식 수위센서로

습기와 결로에 영향을 덜 받고 탱크 내부의 환경이

열악한 경우에도 안정적인 측정이 가능하다는 장점이 있습니다.

​

​

레이더 수위센서에서 출력되는 4~20mA 출력 신호는

UA20-A로 수집해서 RN171 데이터 전송기로 RADIONODE365

클라우드 웹서비스로 데이터를 전송해 손쉽게 관리하실수 있도록

하였습니다. 4~20mA 출력 방식은 노이즈에 강하고 장거리

배선 환경에서도 신뢰성이 높아서 많이 활용되고 있는 방법입니다.

​

​

통신은 앞서 이야기 드린바와 같이 지하 공간에

인터넷 공사를 진행하기에는 비용이 너무 높아서

LTE 라우터를 통해 별도의 공사없이 자체 통신망을

구축하여 진행하였습니다.

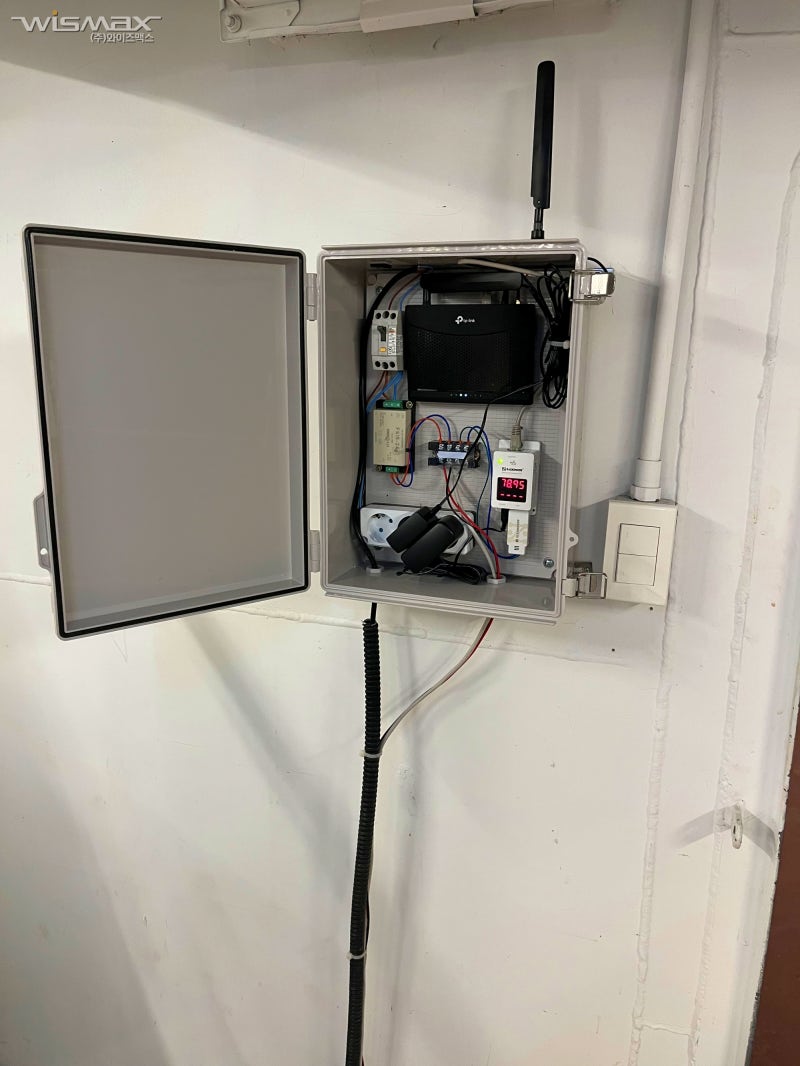

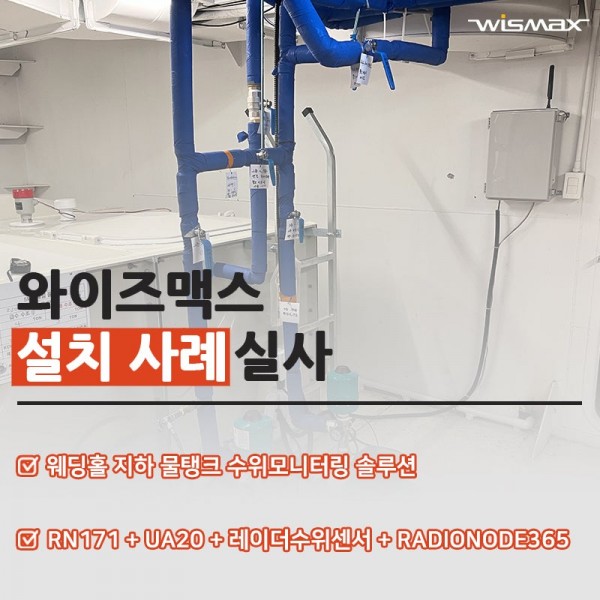

함체에 LTE 라우터와 RN171, UA20, 전원부,

누전 차단기등을 설치하여 외부환경에 최소한으로

노출되도록해 내구성을 강화하였습니다.

※ 일부 지하 환경에서는 높은 습기와 유해가스 등으로

부식성이 높아 센서나 배선등이 쉽게 노후와 될수 있습니다.

​

​

이렇게 측정된 데이터는 사무실이나 외부에서 현장에 가지 않더라도

손쉽게 확인하실수 있도록 하였고 이탈값을 설정하여

수위가 너무 높거나 낮을때 관리자에게 전화, 문자, 메일 등으로

이탈알람을 발송할수 있도록 하였습니다.

​

​

이번 솔루션 도입을 통해 다음과 같은 효과를 기대할수 있습니다.

​

???? 물탱크 수위 상시 가시화

???? 사고 발생 전 사전 대응

???? 관리 인력의 현장 방문 최소화

???? 웨딩홀 시설 운영 안정성 향상

​

​

저희 와이즈맥스는 단순히 센서를 설치하는 것이 아니라

현장 환경에 맞는 설계-설치-모니터링-알람 체계까지

실제 운영에 도움이 되는 IoT 센서 모니터링 솔루션을 제공합니다.

​

물탱크 수위 관리 역시 이제는 사람이 직접 확인하는 방식이 아닌

데이터 기반의 원격 모니터링 관리가 필요합니다.

​

저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 솔루션을

전문적으로 하여 온도, 습도, 유해가스, 악취, 전력량, 체감온도,

수위, 누수, 누액, 진동, 소음 등 다양한 센서 모니터링 솔루션을

진행해 왔습니다. 필요하신 센서 모니터링 솔루션이 있다면

언제든 저희 와이즈맥스에 문의해주세요. 전문엔지니어를 통해

최적의 맞춤형 솔루션을 약속드립니다.

​

​
