서버실 실내 온습도 모니터링 솔루션

​

안녕하세요 산업용 IoT센서를 활용하여

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동등 다양한곳에

센서모니터링및 이탈알람 솔루션을 전문으로 하는 기업

(주)와이즈맥스 입니다.

​

오늘소개해 드릴 설치사례는 서버실 내부 실내 온습도 모니터링 솔루션 입니다.

서버실및 전산실등은 '전산망기술기준에관한규칙'에 따라 적정 온습도를 유지해야하는데요

보통 서버실의 적정온도는 16 ~ 28℃, 습도는 40 ~ 70%를 유지해야하는 조건이 있습니다.

이는 화재위험과 원활한 서버구동을 위한 규칙인데요

기본적으로 서버는 컴퓨터이기에 CPU에서는 40 ~ 100℃까지 사용량에 따라 온도가 크게 변화합니다.

이를 위해 서버내부에는 쿨러가 있어 내부에 찬공기를 넣어주고 뜨거워진 공기를 배출시키죠

​

​

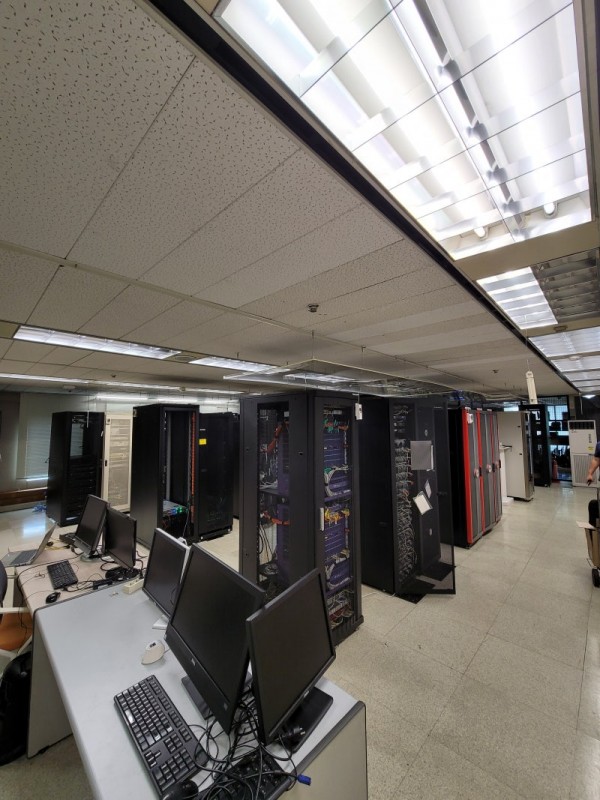

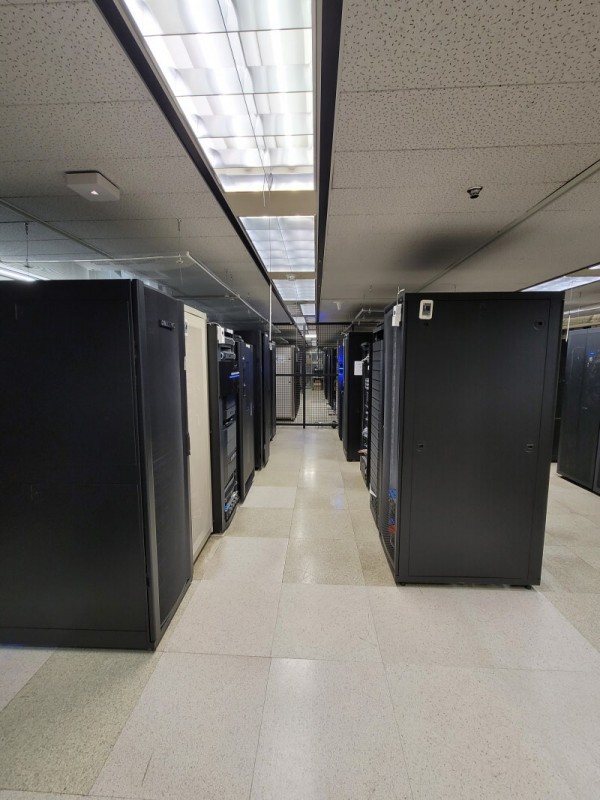

서버실에는 서버가 한대만 있는것이 아니죠 수백대에서 많게는 수천대가 한공간에 있는것이 서버실입니다.

보통 렉(Rack)에 서버 PC를 거치하는데요 표준렉을 기준으로 폭 19인치 높이 2.2m, 깊이 0.9m 정도의 사이즈로

내부에는 1U, 2U, 4U등 Unit 단위의 서버를 넣게 되는데요 보통 1U가 2베이(하드디스크 2개),

2U가 4베이(하드디스크 4개) 이러식으로 되어 있어 용량에 따라 크기도 달라져

Full Rack의 경우 최대 42U 정도가 거치된다고 보시면 됩니다.

42대의 컴퓨터가 최대로 들어갈수 있다는 것이죠.

이러한 Full Rack을 서버실에서는 적게는 10대 에서 많게는 300대 가량 운영하기에

단순히 계산하더라도 42 x 300 = 12,600대 가량의 서버가 돌아가게 됩니다.

이러한 곳에서 서버가 내뿜는 열기는 실내 항온항습기가 없이는 말그대로 불지옥이 되어 버리고

서버는 온도를 못버티고 뻗거나 높은 습도로 인해 화재가 발생할수도 있게 됩니다.

하여 항시 적정온도를 유지해야하는 중요한 규칙이 있는 것입니다.

그래서 대부분 항온항습기를 24시간 멈추지 않고 돌리고 있는데요

문제는 항온항습기가 구석구석 골고루 온도를 잘 전달되기 힘들기도 하고

서버에 문제가 생겨 부분적으로 온도가 올라가거나 습도가 높아지면

항온항습기만으로는 대처가 힘들다는 것입니다.

이럴땐 직접적으로 원인파악과 서버 A/S및 교체등을 통해 안정화를 해야합니다.

​

​

이번에 설치를 진행한 곳또한 다량의 서버렉을 운영하고 있고 많은 서버가 운영되어

실내 온습도및 중요장비마다 온도를 측정했어야 했는데요

기존에 저희 Zigbee 제품을 사용해오셨던 고객님이셨는데 센서들이 너무 오래되어

노후화된 관계로 이번에 신제품으로 유선모델인 RN171 제품과 온습도센서 UA10으로 전부 교체하셨습니다.

​

RN171은 유선 데이터전송기로 USB타입의 UA 센서 시리즈를 연결하여 UA 센서로 측정된 데이터를

유선으로 클라우드 서버, HTTP GET/POST, MODBUS TCP, TELNET 방식으로 데이터를 전송해주는 장비입니다.

PoE를 지원하여 랜선하나로 통신과 전원공급을 동시에 할수 있고 전면 디스플레이를 통해서

측정된 데이터를 직시할수 있는 제품입니다.

​

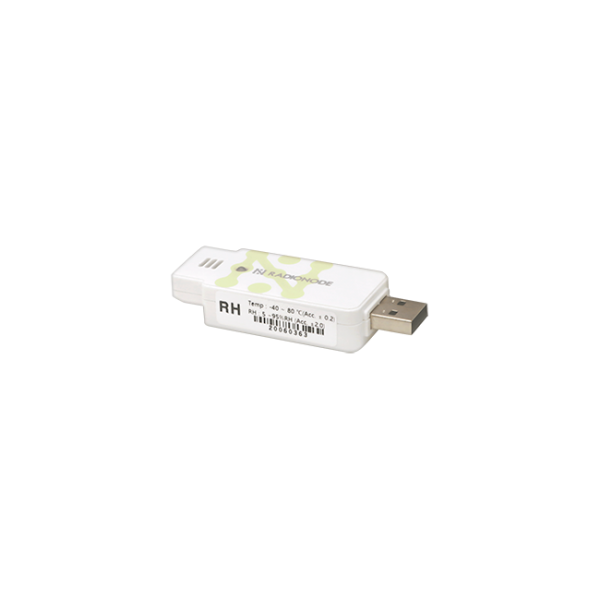

UA10은 USB타입의 온습도 센서로 온도(-40 ~ 80℃), 습도(5 ~ 95%RH) 까지 측정할수 있고

윈도우, 리눅스, 안드로이드등의 OS를 지원하여 PC, 노트북, 태블릿, 스마트폰등에 연결하여

쉽게 측정된 데이터를 확인해 보실수 있습니다.

​

고객사에서는 RADIONODE365 클라우드 웹서비스를 같이 이용하시어 이렇게 측정된 데이터를

언제 어디서나 간편하게 실시간 모니터링은 물론 설정값 이탈시 긴급이탈알람(전화/문자/메일)을 받아보실수 있고

가상채널 LUA스크립트(적산온도/이슬점(노점)계산/식중독지수) 지원을 통해 다양하게 측정된 데이터를 활용하고

보고서 발행(일간/주간/월간/MKT)을 통해 업무에 쉽게 활용하셨습니다.

​

​

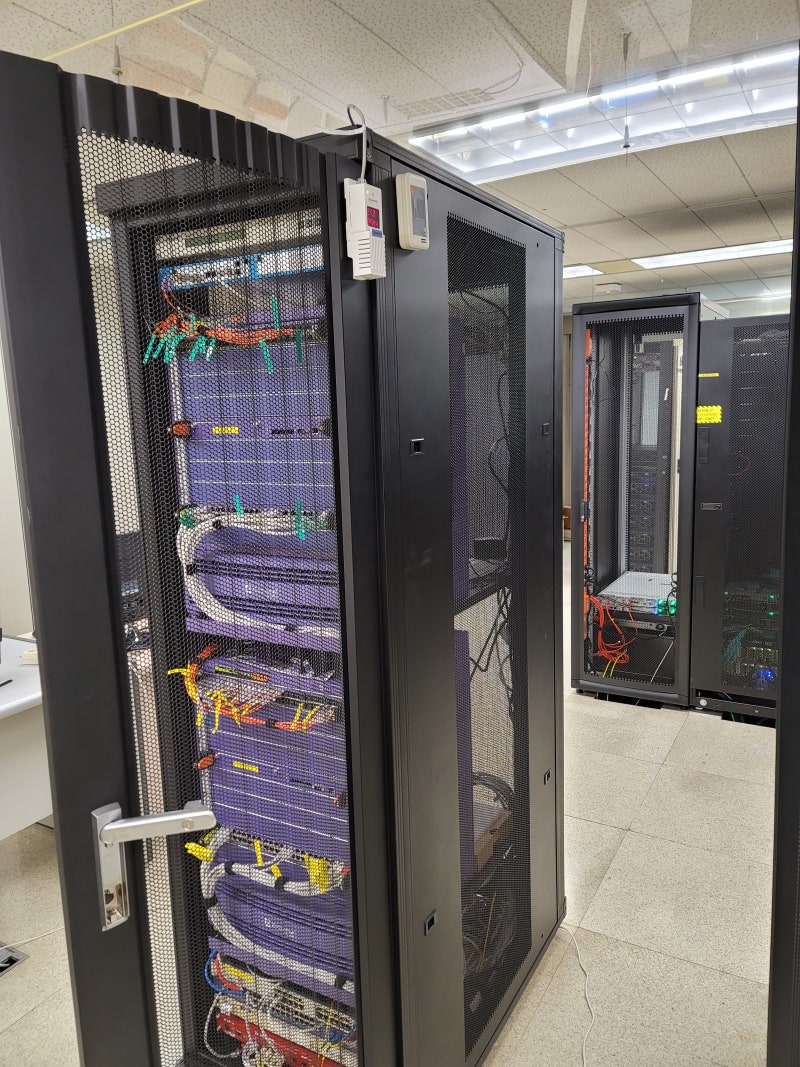

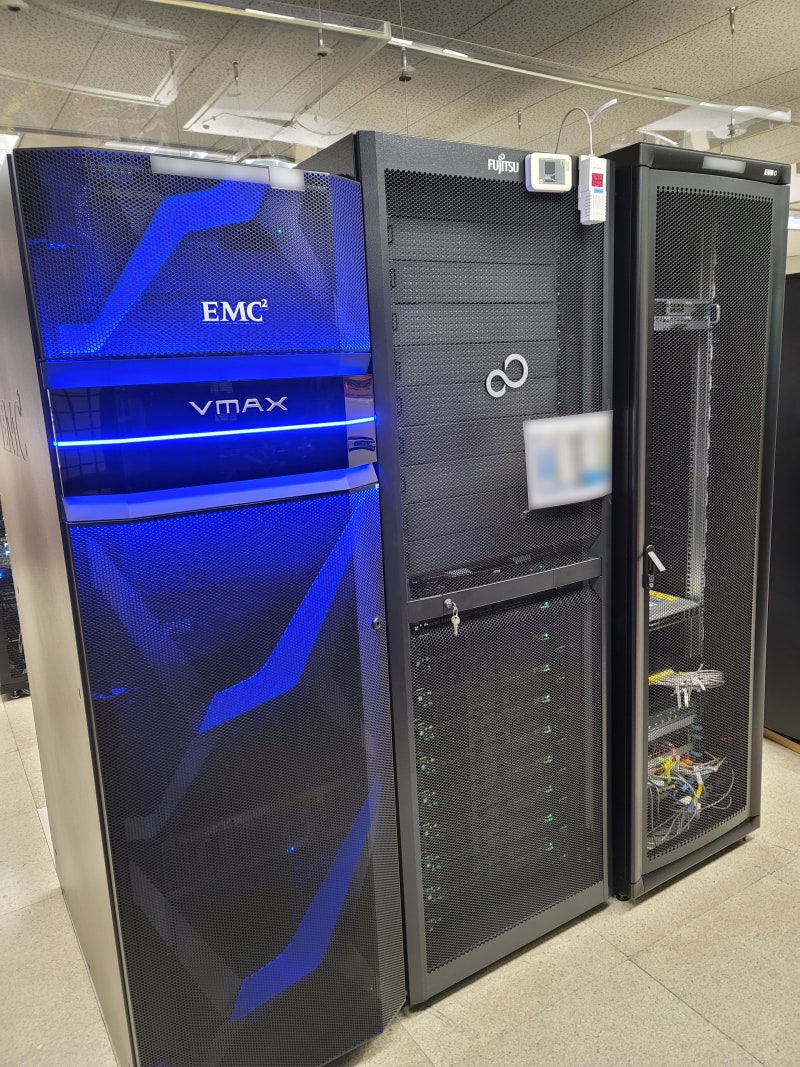

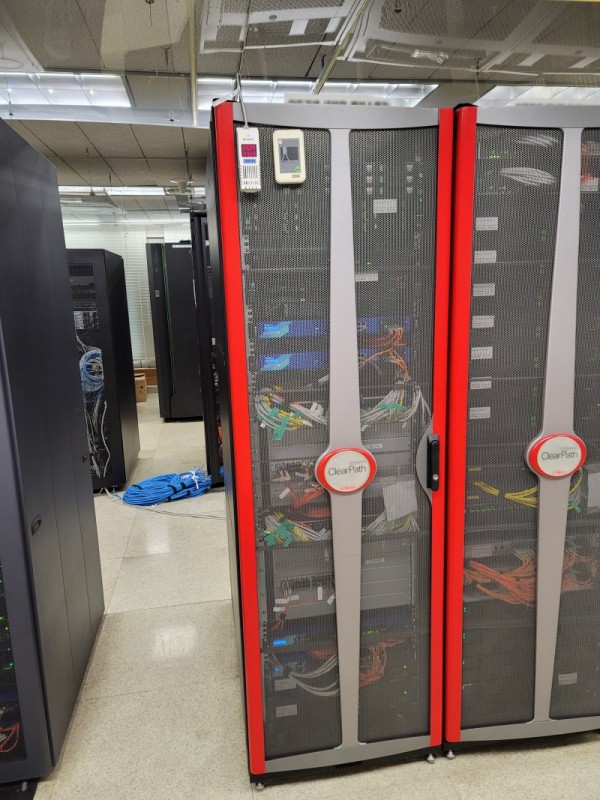

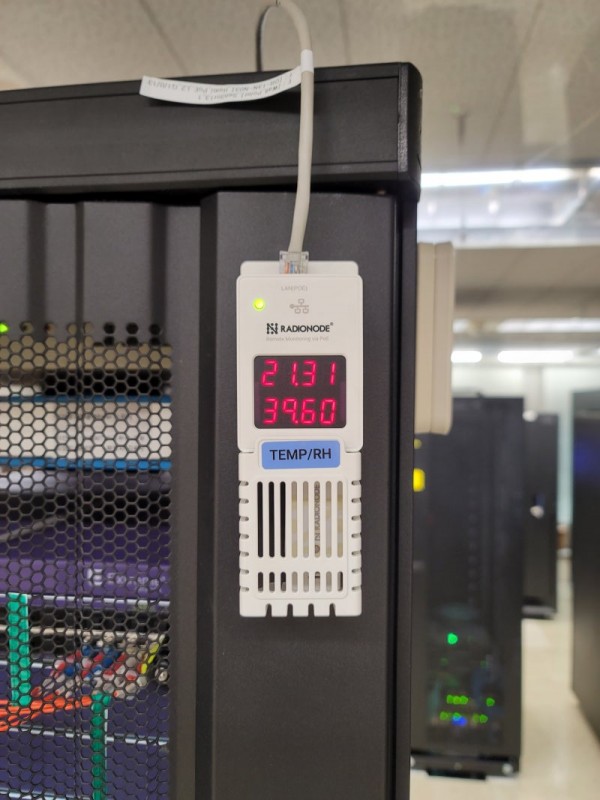

설치는 렉 정면에 설치를 진행하였구요 PoE에 연결된 LAN선을 통해

전원까지 공급받아 별도의 어댑터 없이 깔끔하게 설치진행하였습니다.

기존의 Zigbee 제품도 너무나도 좋은 제품이었지만

너무 오래 사용하여 변경하실때가 지났었습니다.

보통 센서류는 사용환경에 따라 1~2년 사용후 변경하는 것을 권장하고 있는데요

전산실에서 사용하는 온습도 센서의 경우 사용환경이 쾌적하여

큰문제가 없다면 오래사용하는곳이 많습니다.

그래도 1년에 한번은 검교정을 통해 센서의 문제가 없는지 확인하시고

문제가 있는 센서는 교체를 하시길 권장드립니다.

​

​

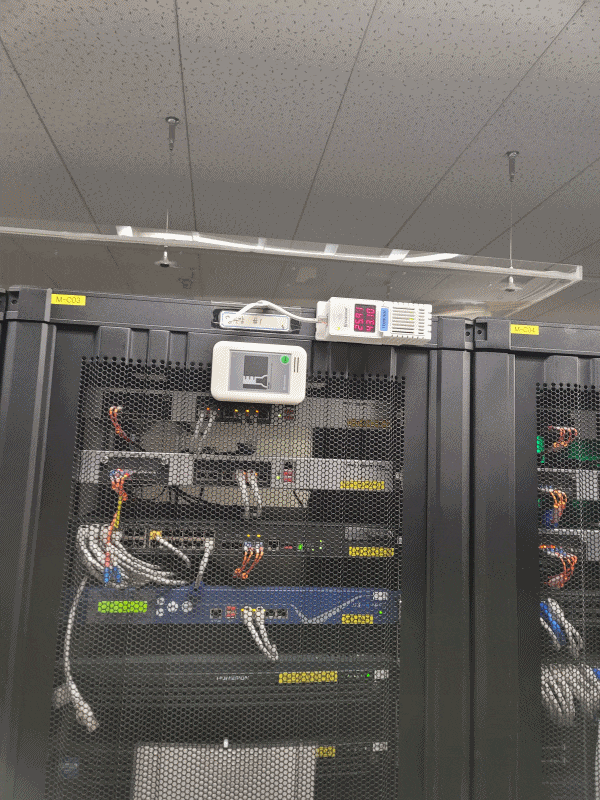

센서 설치시 무선 제품이 아니기 때문에 랜선이 렉의 문을 열고 닫다 단선이 생기지 않도록

여유분을 주어 설치를 진행하였고 별도로 위에 공간이 있는 곳은 짜투리 공간에 맞춰 설치를 진행했습니다.

​

​

동일한 모양의 렉이 아니라서 설치도 그에 맞춰 깔끔히 진행하였습니다.

자 이렇게 기존에 저희 제품을 오랫동안 사용해주셨던 곳에

신제품 온습도 센서를 설치해 드렸는데요

저희 와이즈맥스는 산업용 IoT 센서모니터링 솔루션 전문기업으로

온도, 습도, 가스, 미세먼지, 4~20mA 출력연동(조도, 수위, 누수, 전력등) 등

센서모니터링이 필요하시다면 언제든 저희 와이즈맥스로 연락주세요

전문엔지니어를 통해 최적의 솔루션을 약속드립니다.

​
