안녕하세요 산업용 IoT 센서를 활용하여
다양한 센서 모니터링 솔루션을 전문적으로
구축해드리는 기업 (주)와이즈맥스 입니다.
오늘은 방위산업체 기업에 항온항습기 및 장비의 관리를 위해
실내 온습도 및 데시게이터 내부 온습도를 모니터링하는 솔루션
설치사례를 소개해 드리려고 합니다.
방위산업체 생산시설은 일반 제조현장보다 요구 조건이 훨씬 까다롭습니다.
생산 품질은 기본이고 데이터 관리 방식 하나까지도 보안 정책에 영향을
받기 때문인데요 특히 온도, 습도는 측정하면 끝이 아니라
정상 범위 유지 → 이탈 감지 → 즉시 알림 → 이력 확보 까지
이어져야 품질관리 관점에서 의미가 생깁니다.
그래서 이번에 방위 산업체 현장에 설치한 온습도
모니터링 솔루션을 지금부터 소개해보도록 하겠습니다.
해당 현장은 방위산업체 생산시설이었고 온습도
관리가 필요한 포인트가 두가지 였습니다.
1️⃣ 생산시설 실내 환경 모니터링
: 현장에 항온항습기가 운영되고 있었고 기존에는 실내온습도를 수기로
작성하여 관리하고 있는 형태였습니다. 하지만 수기기록 특성상
지속적인 모니터링이 아닌 단발성 짧은 모니링이기에
측정하지 않는 동안에 문제 발생시 즉각적인 조치를 하기
어려운 구조였습니다.
2️⃣ 데시게이터 내부 환경 모니터링
: 데시게이터는 보통 정밀 부품·자재·시료 등을 보관하는 용도로 사용되며
내부 습도 관리가 품질에 직접 영향을 주게 됩니다. 데시게이터 역시
수기로 내부를 온습도를 측정하고 있었어서 문제 발생시 즉각적인
모니터링이 어렵고 충분한 데이터 확보에도 어려움이 있어
품질관리나 연구개발 등 개선을 하기에는 데이터가 부족한 현실이었습니다.
온도 습도 관리는 사실 대부분의 제조업에서 중요하게 관리하는 포인트 입니다.
그런데 방위산업체 생산시설에서는 그 중요도가 한 단계 더 올라가게 됩니다.
이유는 단순합니다. 문제가 발생했을 때 파급력이 크기 때문이죠.
✅ 품질관리(QC)는 '추정'이 아니라 '증명'이 필요합니다.
: 방위산업체 생산·검사·보관 공정에서는 "정상적으로 관리했다"는 말만으로는
부족합니다. 관리했다면 증거로 데이터가 남아 있어야 하고 그 데이터는
이력으로 확인이 가능해야 합니다. 특히 보관 장비(데시게이터)의 내부 환경은
외부와 별개의 조건을 가지기 때문에 내부 데이터를 확보하지 못하면
나중에 문제가 생겼을 때 원인 추적이 매우 어려워집니다.
✅ 데시게이터 내부 습도 이탈은 '부품 열화'로 연결될 수 있습니다.
: 습도는 부품 표면의 산화, 접점 열화, 소재 변형 등으로 이어질 수 있고,
시간이 지날수록 품질 편차를 키웁니다. 처음에는 티가 안나다가
검사 단계나 장기 보관 후에 문제가 드러나는 경우도 있습니다.
그래서 데시게이터 내부는 상시 모니터링 + 이탈 시 즉시 대응이 필요합니다.
✅ 항온항습기는 작동여부 보다 결과가 중요합니다.
: 항온항습기가 켜져 있어도 목표 온습도가 유지되지 않고 있으면
의미가 없습니다. 실내 측정값이 있어야 공조 성능이 충분한지,
특정 시간대에 왜 이탈이 생기는지, 현장 동선/문 개폐/공조 흐름이
영향을 주는지 등 이런 원인 분석이 가능합니다.
이번 설치사례의 구성은 국내 IoT 센서 브랜드 라디오노드의
제품을 활용하여 현장의 제약 조건과 요구사항에 맞춰 구성되었습니다.
✅ RN171
: LAN 통신의 PoE지원 데이터 전송기로 USB 타입의 UA 센서를 연결하여
측정된 데이터를 클라우드 웹서비스, HTTP, TELNET, MODBUS TCP 등
다양한 통신 프로토콜을 통해 데이터를 전송할수 있는 장비이빈다.
✅ UA10
: USB 타입의 비접촉식 온습도 측정 센서로 온도는 -40 ~ 80℃,
습도는 5 ~ 95%RH 까지 측정이 가능합니다.
컴팩트한 사이즈로 교체나 이동이 용이하고 단독사용시
ATcommand 명령어를 사용할수 있어 모듈처럼
사용하시기에도 용이합니다.
✅ RG40 제로릭
: 필름형 USB 연장케이블로 문틈이나 매우 협소한 공간에
설치해야할때 용이하게 사용할수 있는 액세서리 입니다.
✅ 네트워크 경광등
: 네트워크망을 사용하는 경광등으로 내부망을 사용하여
RN171과 1:1로 매칭되도록 하여 설치 진행.
✅ Tapaculo Lite - PC소프트웨어
: 체험형 무료 소프트웨어로 외부망 사용이 어려운 곳에
추천드리는 소프트웨어로 내부망을 이용하여 센서 데이터를
측정하실수 있고 1일 데이터 기록을 출력할수 있습니다.
※ 기능이 최소화되어 있어 다양한 기능을 활용하시려면
서버 구축형 WMS200 소프트웨어를 추천드립니다.
외부망 사용이 가능하다면 RADIONODE365 클라우드
웹서비스를 추천드립니다.

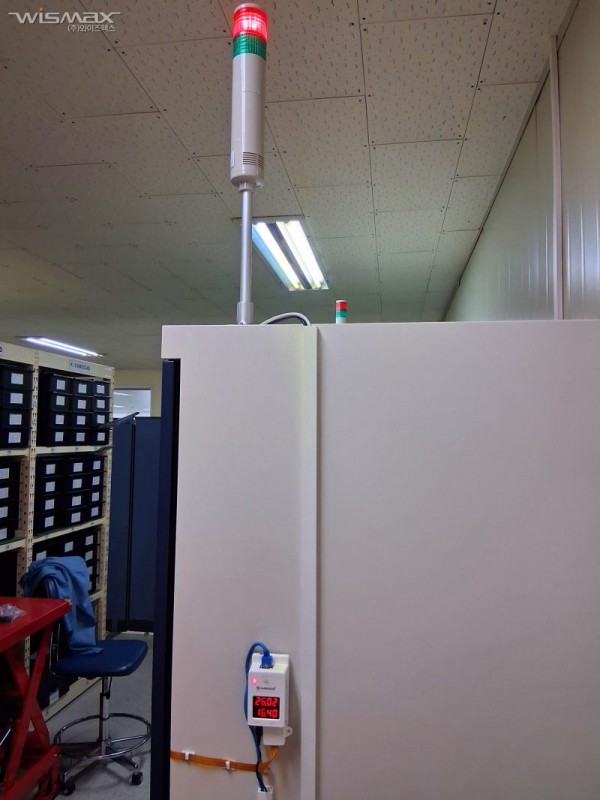

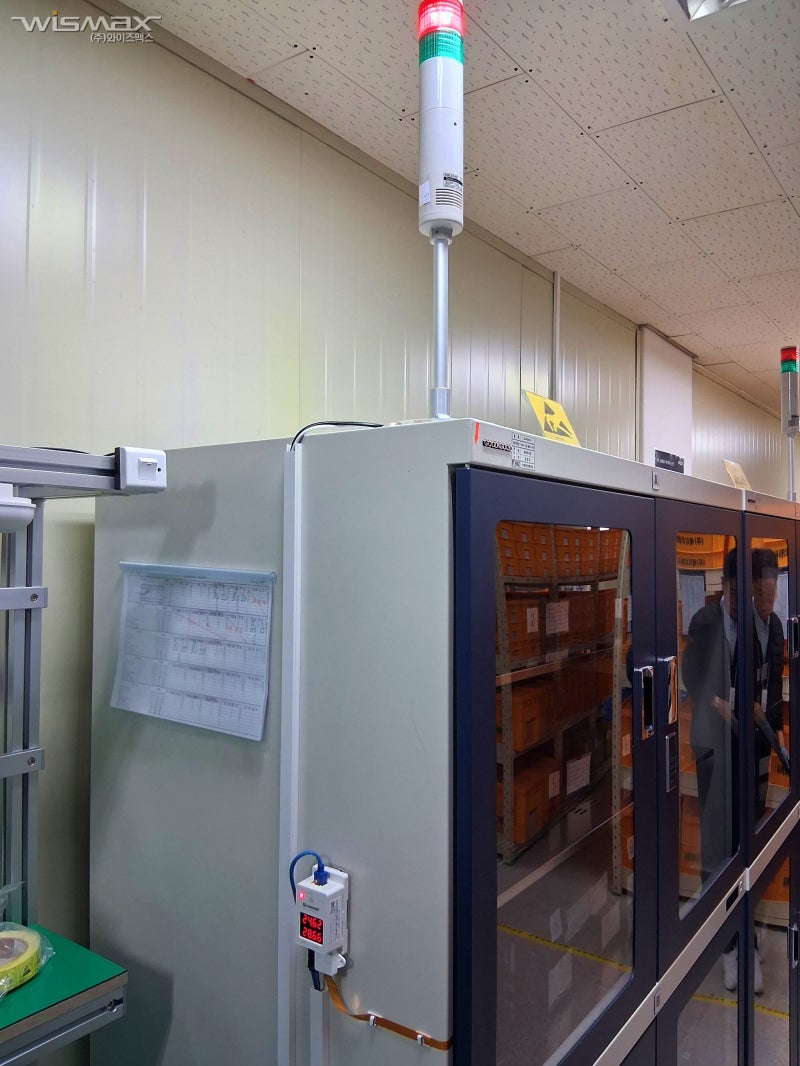

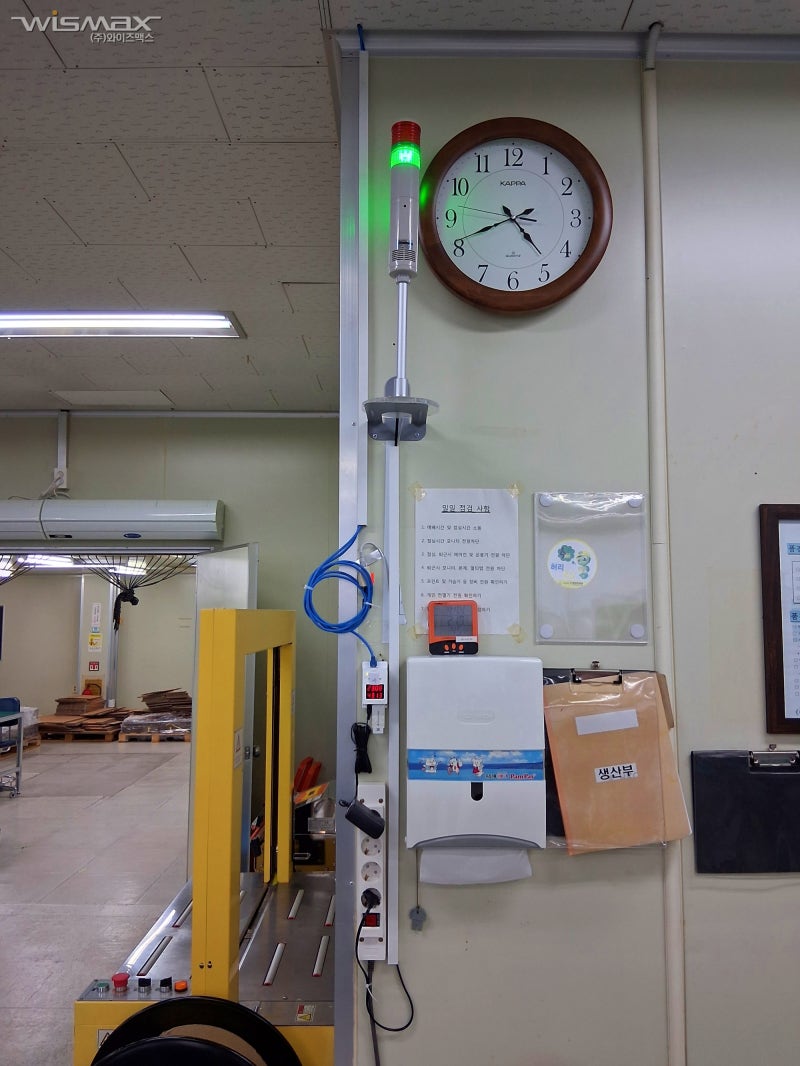

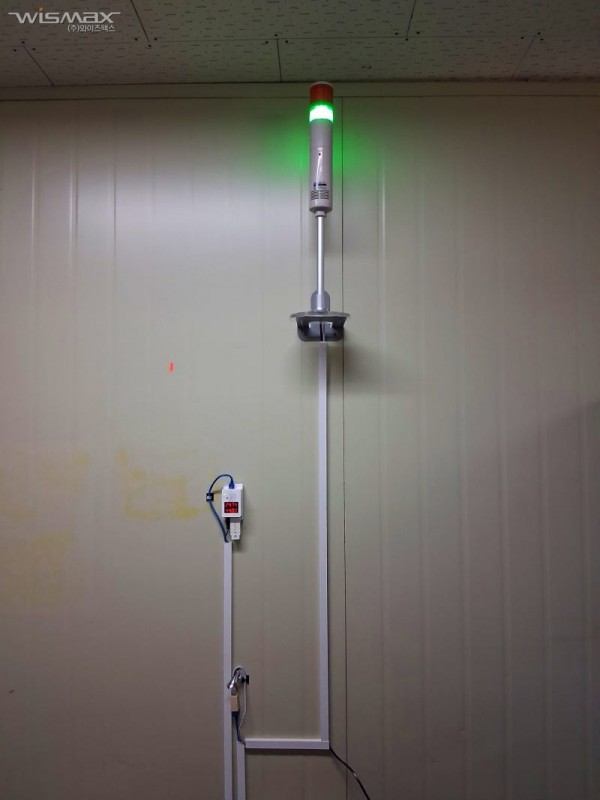

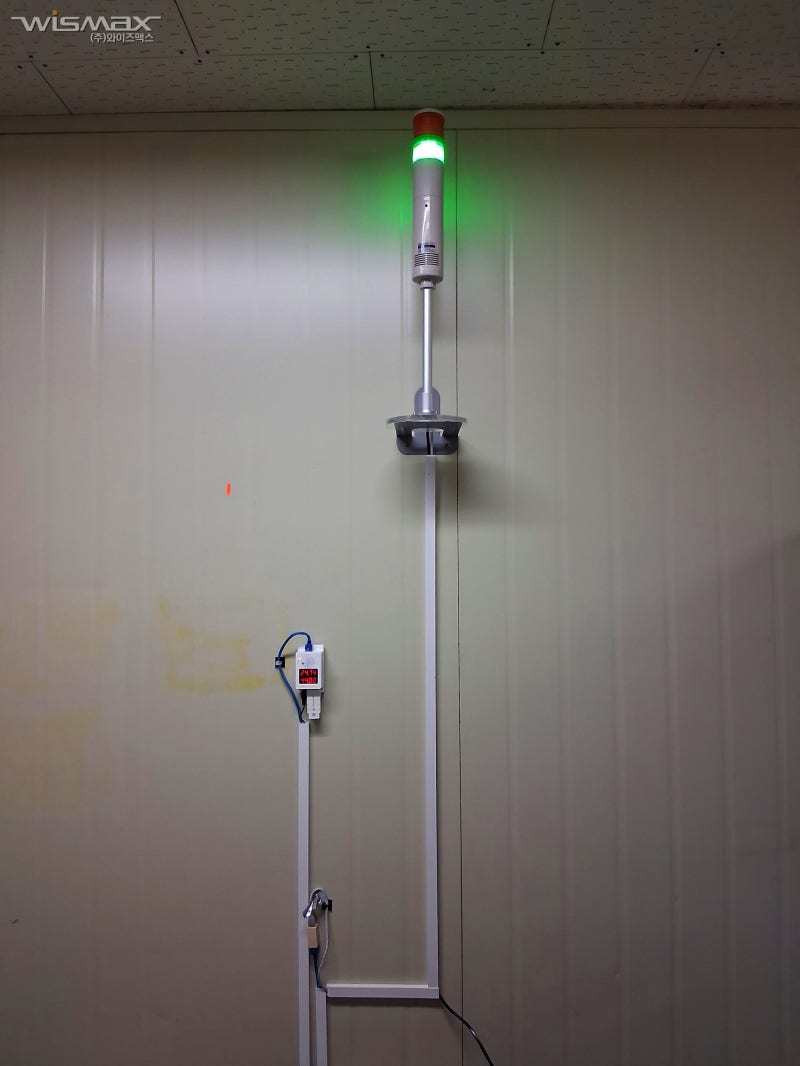

실내 온습도 측정은 RN171에 UA10을 연결하여 공기 흐름이

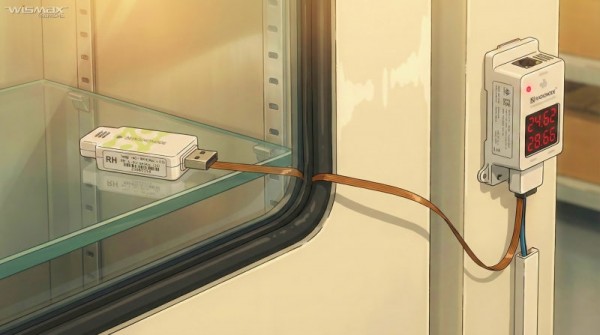

잘 되는 곳에 거치하여 설치하였고 데시게이터는 장비 옆면에
RN171을 설치하고 RG40 필름형 연장케이블을 통해
데시게이터 문틈으로 내부에 UA10 삽입하여 설치하였습니다.
이번 솔루션 구성의 핵심은 방위산업체 환경에 맞게 내부망 전용으로
품질관리 수준의 모니터링을 만드는 것 이었습니다.
온도 습도는 정상 범위가 명확해야 의미가 있습니다.

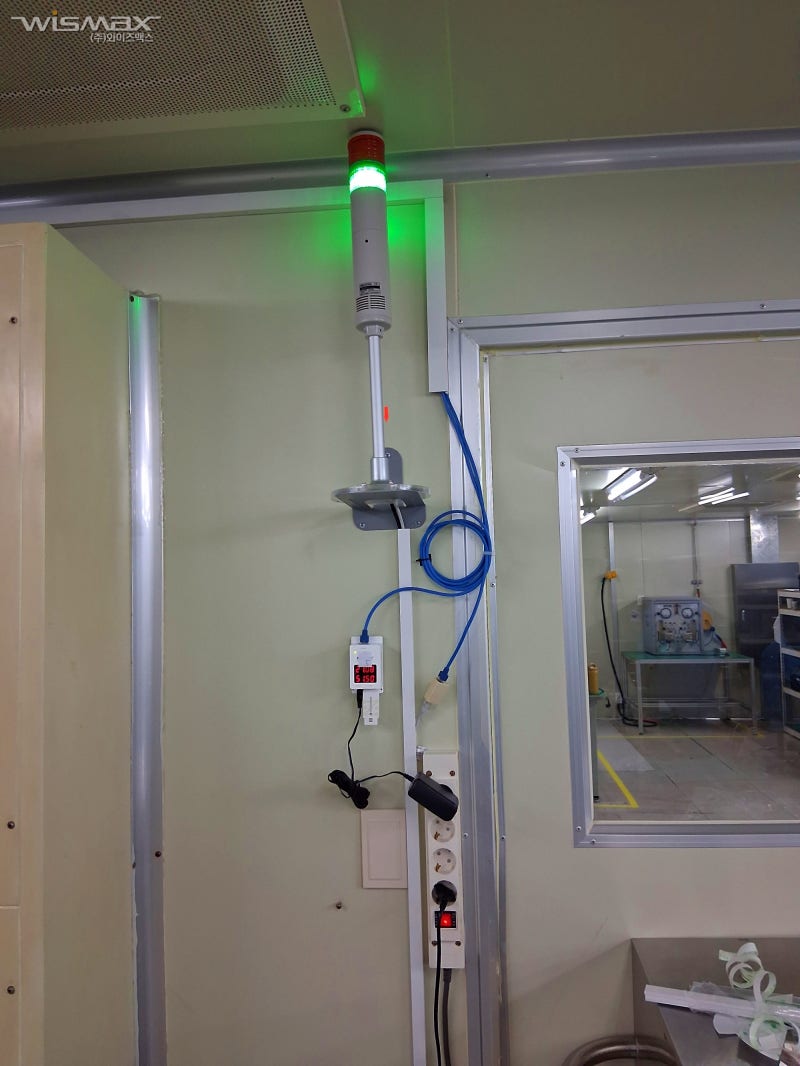

기준 범위를 설정해두면 값이 벗어나는 순간 경광등을 통해
소리와 불빛으로 주변에 알리고 관제실에 설치된
Tapaculo Lite를 통해서도 소리와 화면에 표시로
이탈알람을 보내어 확인즉시 조치할수 있도록 하였고
이탈 내역을 확인할수 있도록 하였습니다.
모든 솔루션 구성은 내부망 구성으로 하여
보안 정책 안에서 동작할수 있도록 하였습니다.
이번 방위산업체 설치사례는 현장의 보안조건(외부망 불가),
장비 구조(데시게이터 홀 없음), 운영요구(경광등 알림) 등
다양한 현장 상황을 반영한 맞춤형 솔루션이 진행되었습니다.
온습도 관리의 본질은 결국 하나입니다.
측정하고 끝이 아니라, 이탈을 놓치지 않고 현장에서
바로 대응하며 이력을 남겨 품질관리로 연결하는 것입니다.
