안녕하세요 산업용 IoT 센서를 활용하여
온도, 습도, 유해가스, 악취, 실내공기질, 수위, 누수, 누액, 진동, 소음 등
다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 구축해 드리는 기업
(주)와이즈맥스 입니다.
오늘 소개해 드릴 설치사례는 바이오 연구실에서 사용하고 있는 챔버 및 딥프리져 장비의
온습도와 저온 온도를 모니터링 하는 솔루션 입니다.
제약, 바이오, 병원 등에서는 챔버, 딥프리져, 인큐베이터, LN2탱크 등 다양한 장비를
사용하고 있고 이 장비들은 모두 온도와 습도 등을 활용하여 인위적인 환경을 맞춰주는 장비로
온도와 습도가 매우 중요한 관리 포인트 입니다. 이번에 의뢰주신곳은 바이오 업체로
기존에도 저희 와이즈맥스의 솔루션을 사용하고 계셨지만 추가로 장비가 입고되면서
온도 습도 모니터링 솔루션을 추가 요청해 주셨습니다.
솔루션 구성은 국내 IoT 센서 브랜드 라디오노드의 제품을 활용하여 구성하였고
실시간 모니터링 및 이탈알람 등을 받아보실 수 있도록 구성하였습니다.
|
| ||
|
|
|
|
|
UA10 |
UA13 |
RADIONODE365 |
UA 센서는 USB 타입의 제품으로 온도, 습도, 가스, 4~20mA 출력 연동 등 다양한 제품으로
구성되어 있고 단독 사용시 윈도우, 리눅스, 맥, 안드로이드 등의 OS를 지원하여PC, 노트북, 태블릿,
스마트폰 등에 연결하여 데이터를 확인해 보실 수도 있고 RN171(Lan) or RN172(WiFi) 와 함께 사용시
유무선 네트워크를 통해 클라우드 서버로 전송은 물론 HTTP, MODBUS TCP, TELNET 등의 다양한
통신프로토콜을 통해 데이터를 받아보실 수 있습니다.

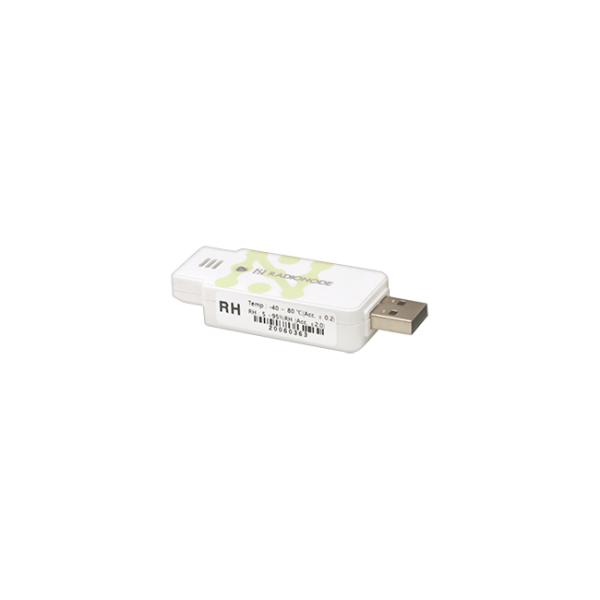

UA10 은 비접촉식 온습도 측정 센서로 온도는 -40 ~ 80℃, 습도는 5 ~ 95%RH 까지 측정이 가능하고
UA13 은 PT100 센서를 호환하여 온도를 -200 ~ 300℃ 까지 측정이 가능합니다.
UA10은 온도와 습도를 동시에 측정해야 할때 추천드리고 UA13은 보다 폭넓은 온도 범위를
측정해야할 때 추천드리고 있습니다.

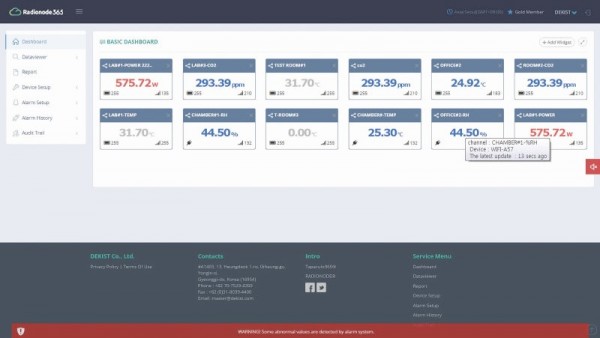

통합모니터링은 기존에도 사용하고 계셨던 RADIONODE365 클라우드 웹서비스를 사용하였습니다.
RADIONODE365 클라우드 웹서비스는 아마존 클라우드를 사용하여 강력한 보안환경과
안정적이고 빠른 통신속도를 자랑합니다. 또한 웹서비스 형태로 제공되기 때문에
인터넷이 되는 곳이라면 언제 어디에서든 실시간으로 모니터링이 가능하여
손쉽게 운영관리가 가능합니다. 아래의 라디오노드 기능을 확인해보세요
- 라디오노드365 특징 -
1. 한눈에 보기 편한 대시보드와 그래프
2. 긴급이탈알람 지원 (전화, 문자, 메일)
3. 각종보고서 지원 (일간, 주간, 월간, MKT 등)
4. 디스플레이 전용 모드 지원 (실내공기질 패널, 전광판 패널)
5. 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)
6. Open Api 지원을 통해 자체 소프트웨어에 손쉽게 연동 가능

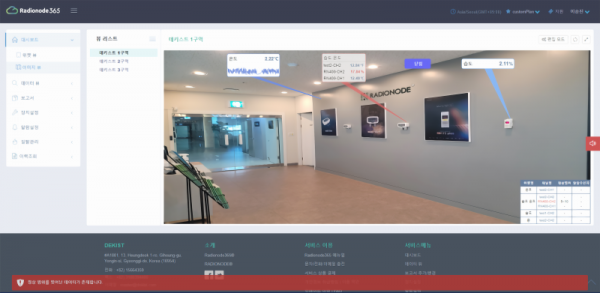

7. 이미지 뷰어 (도면 및 현장 사진 등을 업로드 한 뒤 대시보드 오버랩)

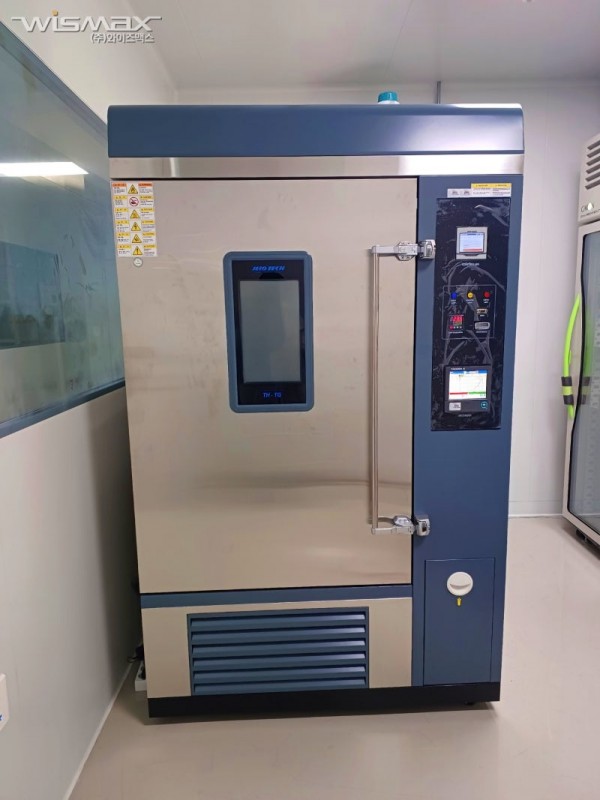

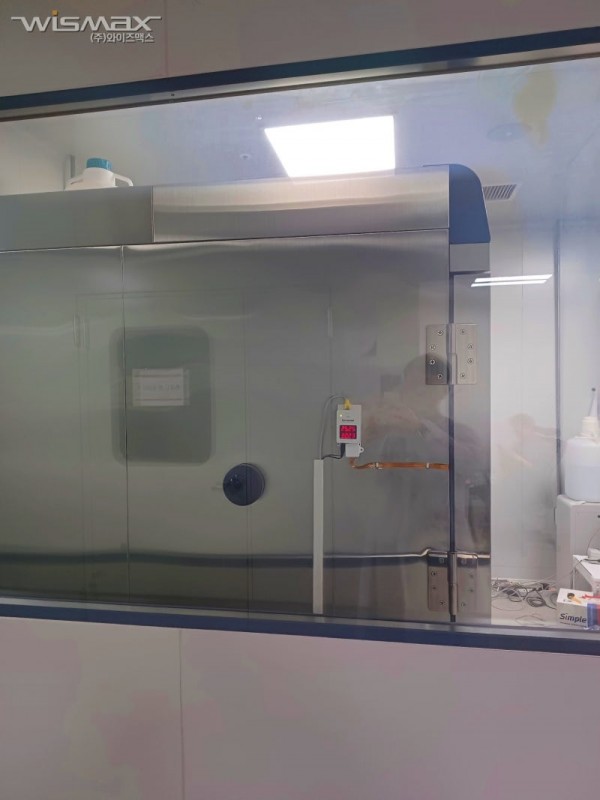

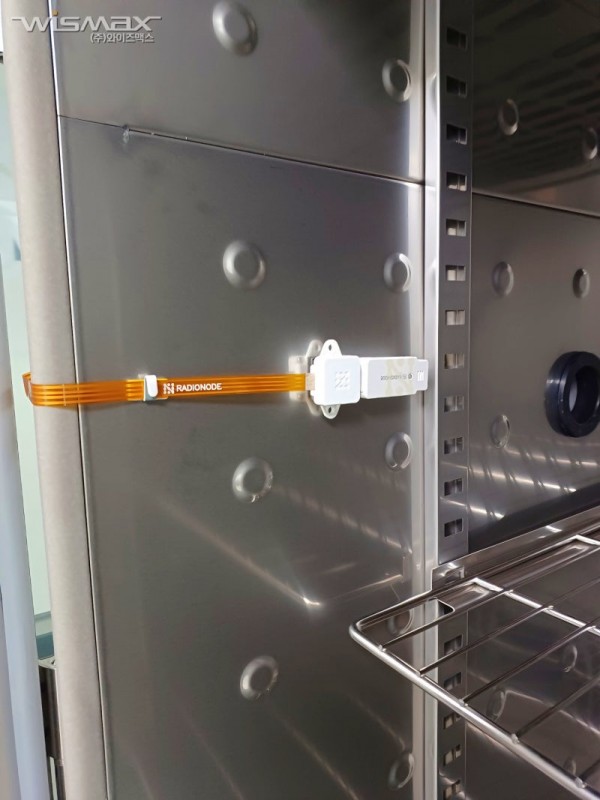

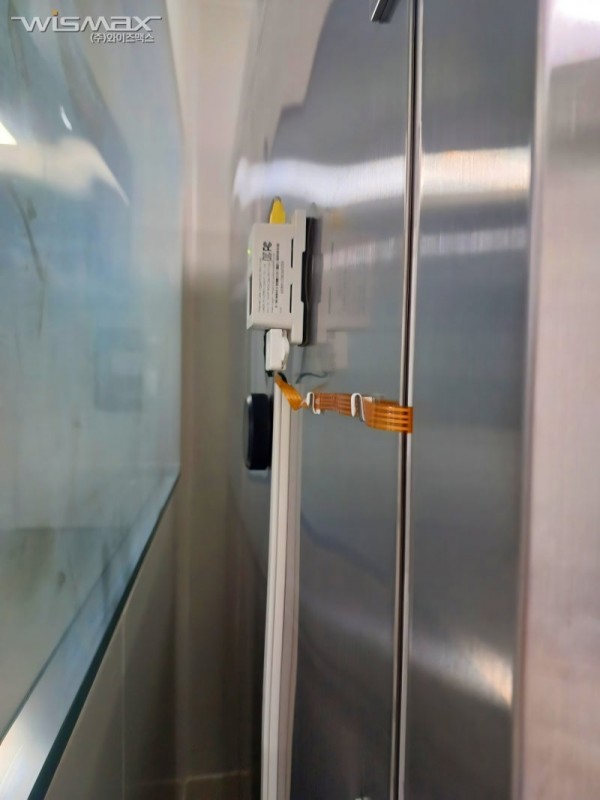

챔버 장비에는 내부 온도와 습도를 모니터링 하기 위해 RN171 + UA10 조합으로 설치가 되었고
문틈이 매우 협소하여 필름형 연장케이블인 제로릭케이블을 사용하여 작은 틈 사이로 UA10을
내부로 집어넣고 외부에 RN171을 설치하였습니다.
일반 USB 연장 케이블을 사용시 문이 닫힐때 선이 단선 되거나 헌팅 문제가 발생할 수 있어
문틈이 협소한 곳에는 제로릭 연장케이블 사용을 추천드리고 있습니다.

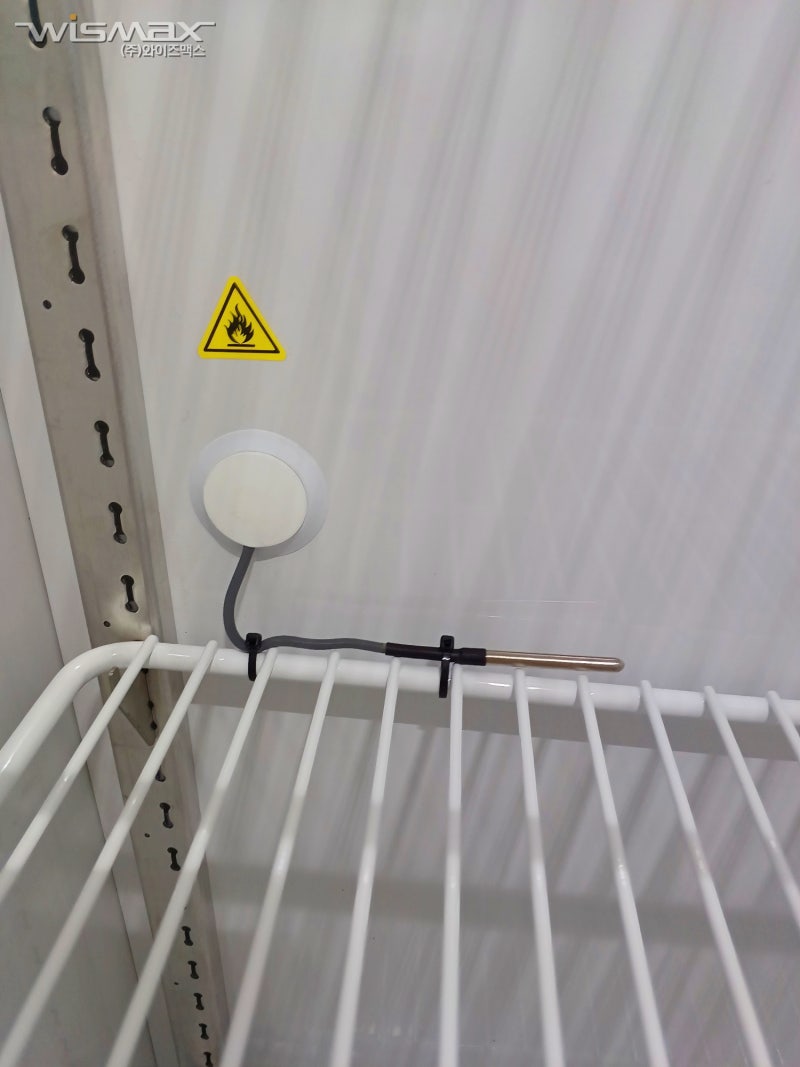

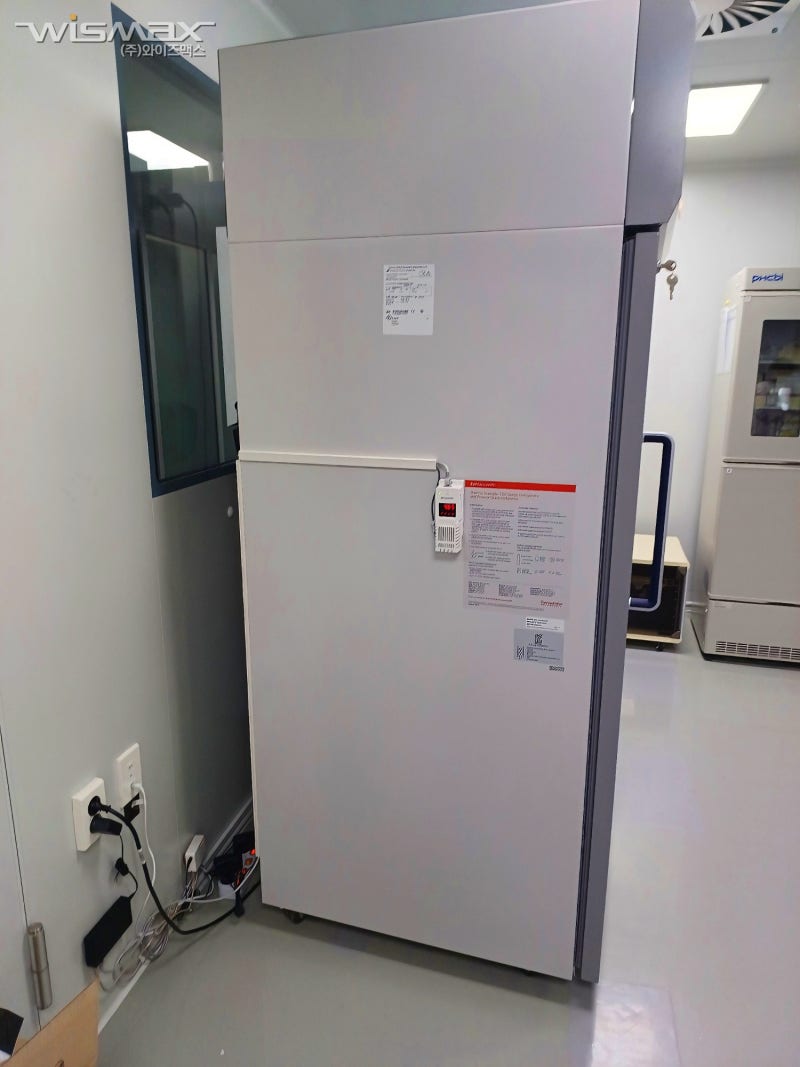

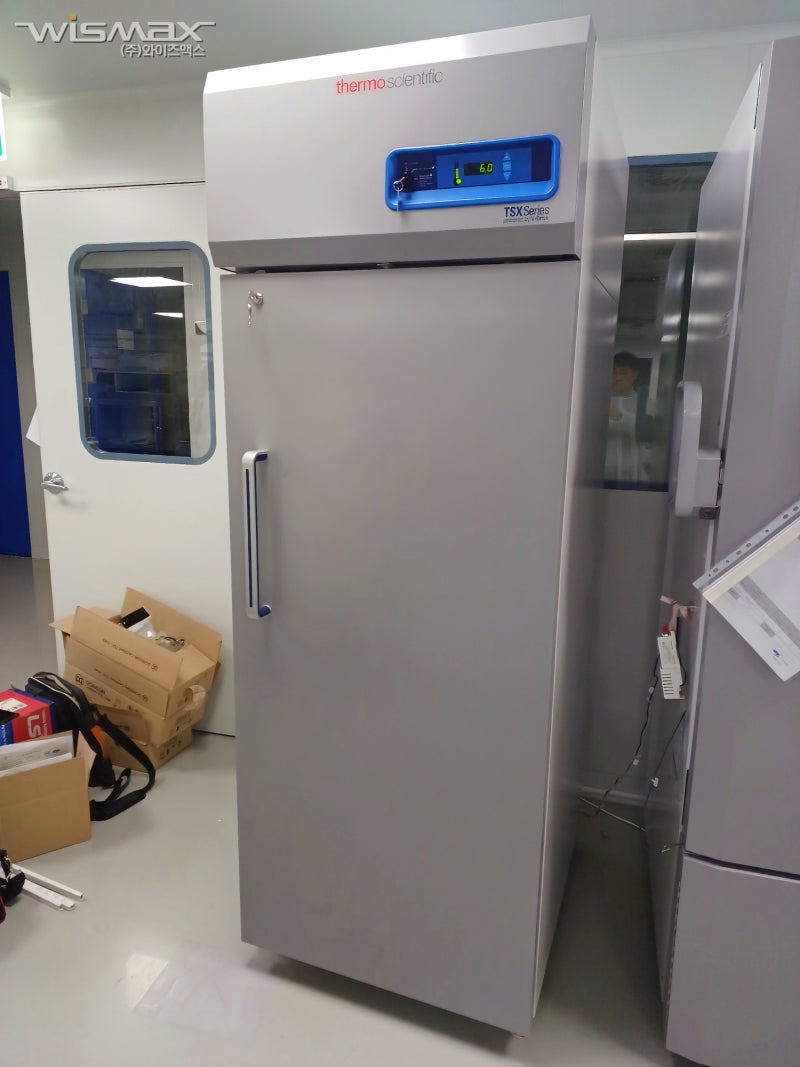

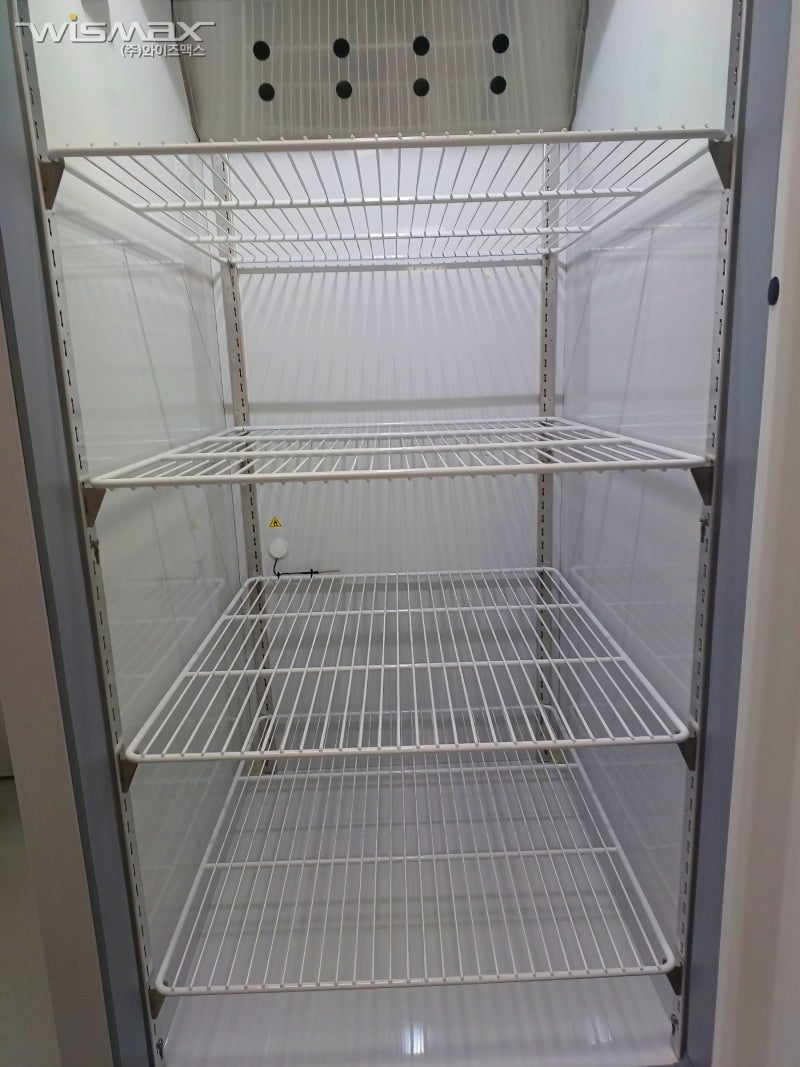

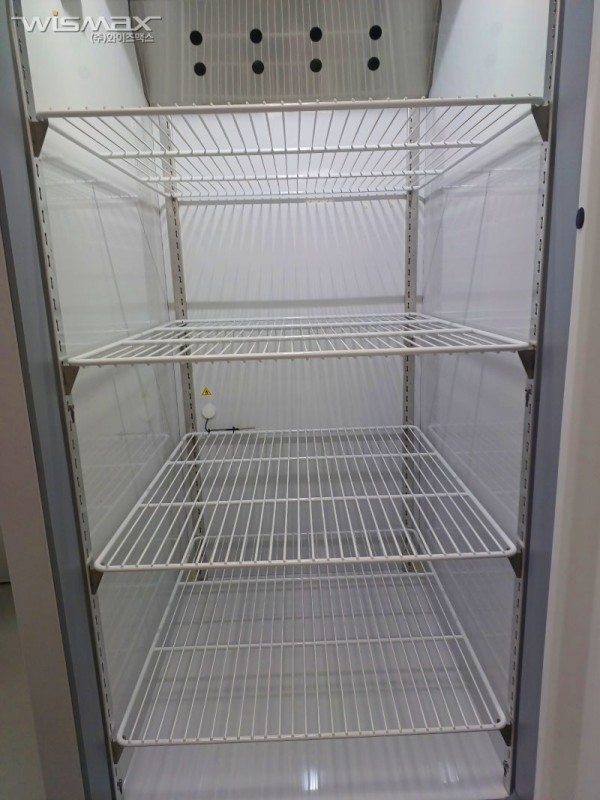

딥프리져 장비에는 RN171 + UA13 + PT100 센서로 구성하여 PT100 센서를
뒷편의 홀을 통해 인입하여 설치 진행하였습니다.
프로브타입의 센서는 최대한 안쪽에 설치하는것이 보통으로
문을 열고 닫다 보면 온도가 크게 변동하여 측정데이터가 흔들리게 보여
최대한 안쪽에 설치를 진행하고 있으며 추천드리는 방식은 글리세린을 통해
글리세린 용액에 프로브타입의 센서를 넣어 안쪽에 설치하여
문열림에 대한 반응이 거의 없도록 하고 센서의 보호 등을 할수 있어 추천드리는 방식입니다.
해외에서는 이미 WHO, FDA 등에서 글리세린의 사용을 적극 권장하고 있습니다.
이렇게 설치가 완료되었고 기존에 이미 저희 와이즈맥스의 솔루션을
사용하고 계셔서 작업은 금방 마무리가 되었습니다.
