안녕하세요 산업용 IoT 센서를 활용하여
온습도, 유해가스, 실내공기질, 4~20mA 출력연동 모니터링등
다양한 센서 모니터링 및 이탈알람 솔루션을 전문으로 하는 기업
(주)와이즈맥스 입니다.
오늘 소개해 드릴 설치사례는 바이오 연구센터의 내부 클린룸 및 연구실등에
온습도, 저온 온도등을 모니터링 하는 솔루션입니다.
제약 바이오 병원등은 생체시료, 바이오 원료, 백신등 의약품등을 제조하거나
연구 개발등을 하고 있기에 온도와 습도 관리를 철저히 해야 합니다.
또한 GMP 시설의 경우에는 온습도 관리가 의무이기에 빼놓을수 없는 관리 포인트이죠
이번에 설치가 진행된곳 또한 바이오 연구센터로 GMP시설이 구축되어 있고
연구실, 클린룸등 다양한 시설이 있었습니다. 모든 시설은 온도 자동기록기로 관리중이었는데요
이 온도 자동기록기는 매분 마다 자동으로 온도와 습도를 출력해주는 장치로
오프라인으로 기록지를 받아 수기로 작성해서 보고서 자료를 만들어야 하는 불편함이 있었습니다.
하여 저희 와이즈맥스의 온습도 모니터링 솔루션을 선택해 주셨는데요
비접촉식 무선 온습도 측정 데이터로거 RN400-H2PS
PT100, 써모커플 K/T 센서 사용가능한 무선 온도 측정 데이터로거 RN400-T2EX
USB타입의 비접촉식 온습도 측정 센서 UA10
실시간모니터링 및 이탈알람 클라우드 웹서비스 RADIONODE365
|
|
|
|
|
|
RN400-H2PS |
RN400-T2EX |
UA10 |
RADIONODE365 |
RN400 데이터로거 제품은 온도, 습도, 가스, 미세먼지, 4~20mA 출력연동등 다양한 제품으로 구성되어 있고
무선데이터로거 제품으로 WiFi-Enterprise를 지원하여 강력한 보안환경에서 사용하실수 있으며
IP65등급의 케이스를 사용하여 다양한 환경에서 사용하시기 용이합니다. 또한 Micro SD카드와
배터리를 사용하여 정전시에도 끊김없이 데이터를 기록 및 보관하실수 있도록 UPS기능을 지원합니다.

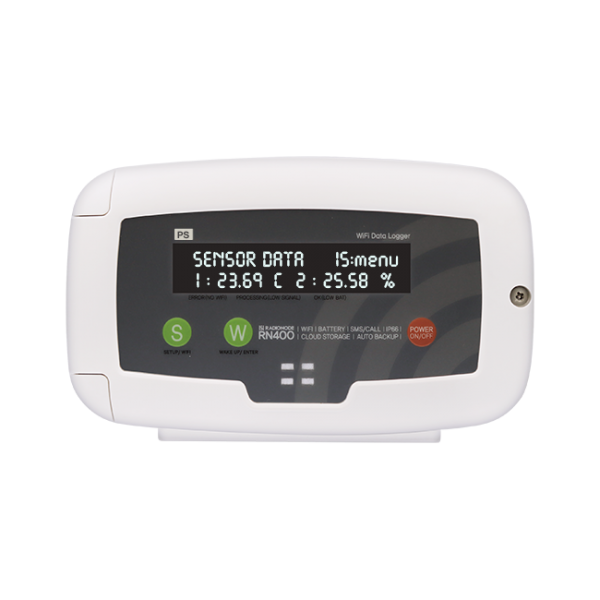

RN400-H2PS는 비접촉식 온습도 측정 데이터로거로 온도는 -20 ~ 60℃, 습도는 0 ~ 95%RH를 지원하고

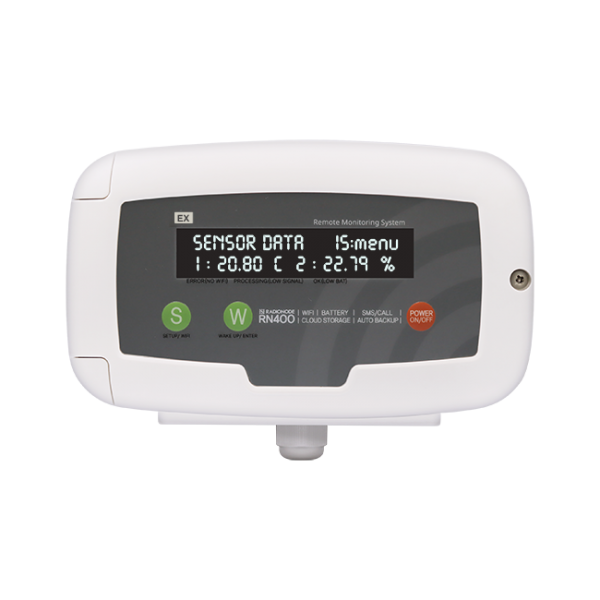

RN400-T2EX는 PT100센서 및 써모커플 K/T타입 지원 온도 측정 데이터로거로
PT100센서은 -200 ~ 200℃, 써모커플 K는 -30 ~ 300℃, 써모커플 T는 -100 ~ 50℃
까지 측정할수가 있습니다.

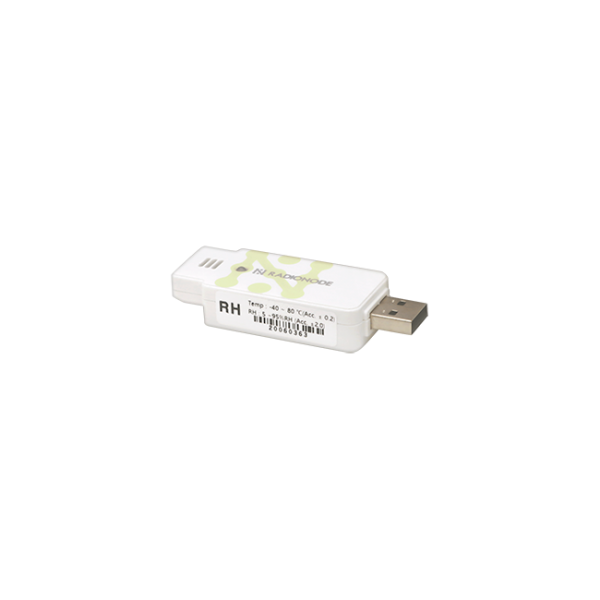

UA10은 USB타입의 비접촉식 온습도 센서로 윈도우, 리눅스, 안드로이드등의 OS를 지원하여
PC, 노트북, 태블릿, 스마트폰등에 연결하여 단독 사용도 가능하고 RN171(유선) or RN172(무선)
데이터 전송기와 연결하여 클라우드 서버로 전송 및 HTTP, MODBUS TCP, TELNET등의
통신프로토콜을 통해 데이터를 직접 받아보실수도 있습니다.
UA10의 측정범위는 온도 -40 ~ 87℃, 습도 5 ~ 95%RH 까지 측정하실수가 있습니다.

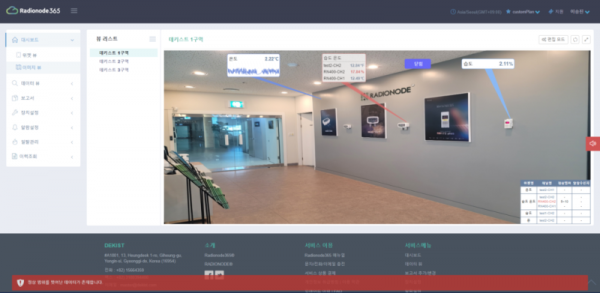

RADIONODE365 클라우드 웹서비스는 아마존 클라우드 서버를 사용하여
강력한 보안환경은 물론 안정적인 속도를 자랑하며 인터넷이 되는 곳이라면
어디에서든 실시간으로 데이터를 확인해 보실수 있습니다.
RADIONODE365 특징
▷ 한눈에 보기 편한 대시보드와 그래프
▷ 긴급이탈알람 (전화, 문자, 메일)
▷ 가상채널을 통한 대시보드 커스텀 마이징 (Lua 스크립트 지원)
▷ 각종보고서 지원 (일간, 주간, 월간, MKT)
▷ Open Api 지원
▷ 이미지뷰어 (도면 및 현장사진을 업로드하여 대시보드 연결)

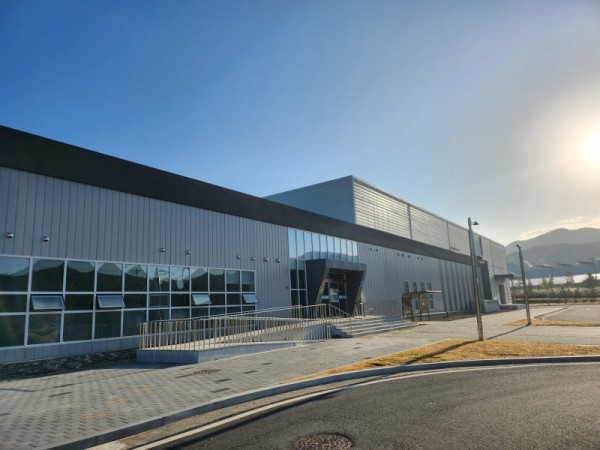

설치가 진행된 곳은 바이오 연구센터로 GMP시설과 연구실, 클린룸등 다양한 시설이 있었고
현장에 인터넷이 전체적으로 깔려 있지 않아 인터넷 공사와 산업용 Mash 무선 AP를 통해
Mash망을 구축해 진행하였습니다.
연구실 내부 다양한 클린룸이 존재했고 내부 환경에 맞춰 설치가 진행되었습니다.

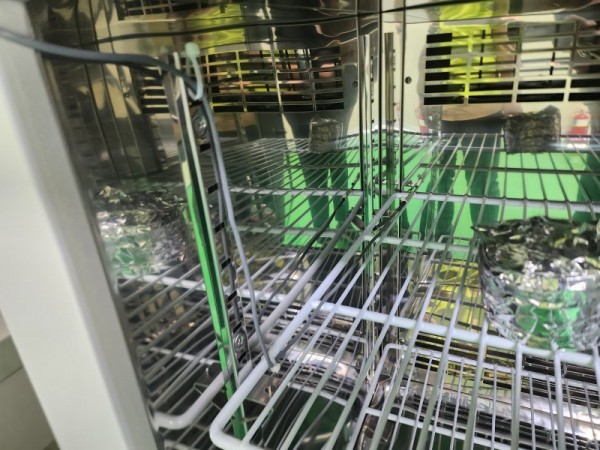

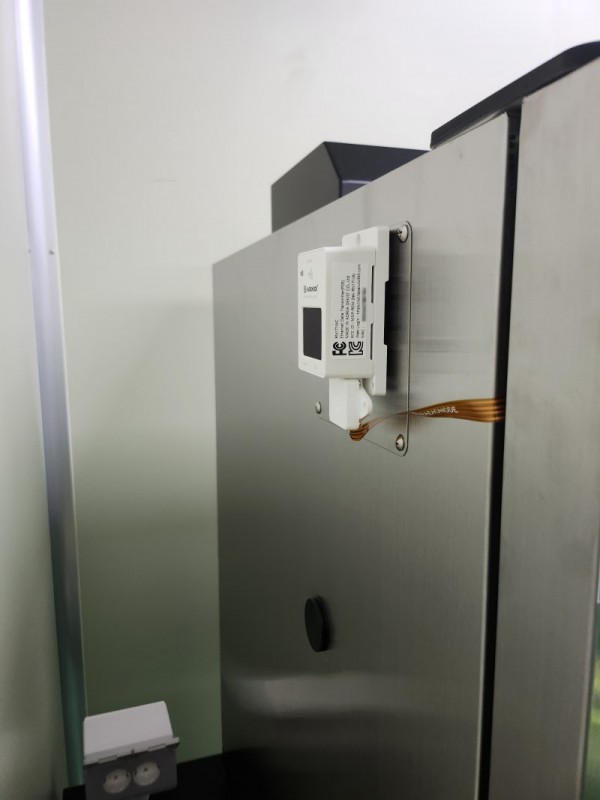

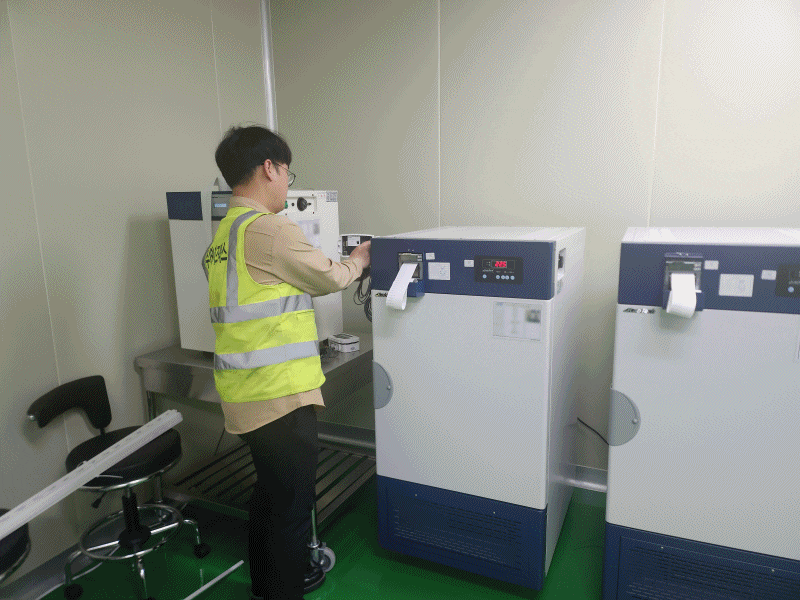

상온 챔버의 경우 챔버 내부 온습도를 측정하기 위해 RN171 + UA10의 조합으로 구축하였고

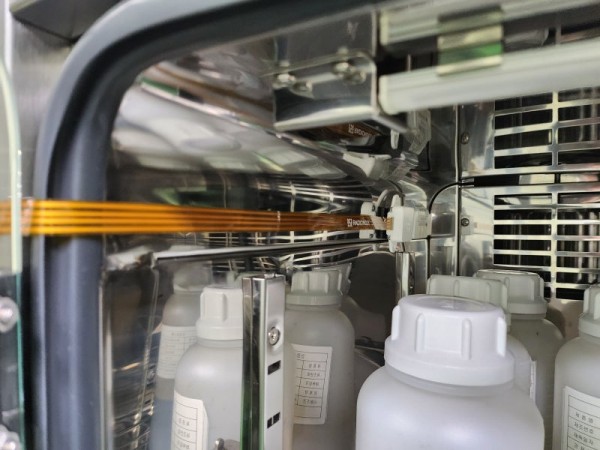

필름형 연장케이블을 통해 내부로 센서를 직접 넣어 구축하였습니다.

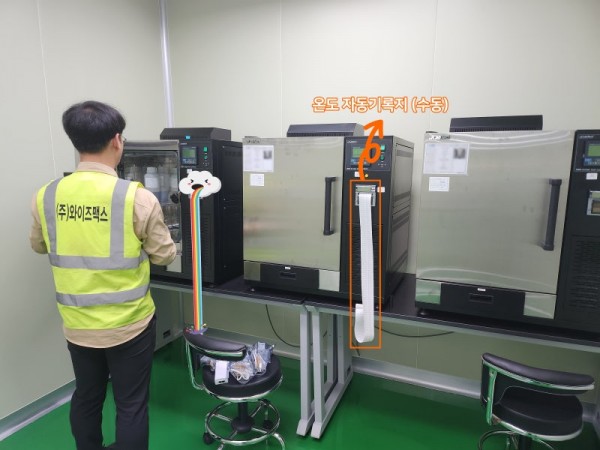

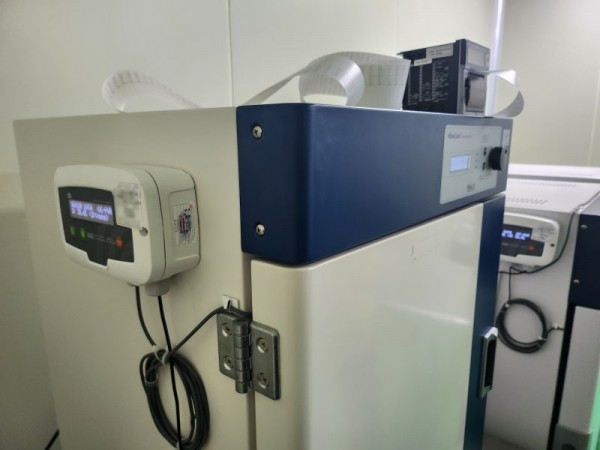

기존에 자동 온도 기록기가 있었지만 보시는 바와 같이 기록지가 계속해서 토해져
관리하기도 어렵고 문제가 발생하더라도 즉각적으로 알아차리기가 어렵습니다.
하여 온라인으로 확인할수 있는 온습도 모니터링을 원하셨고 저희 와이즈맥스의 솔루션을 통해
보다 손쉽게 관리하실수 있도록 구축되었습니다.
저온 챔버의 경우 RN400-T2EX에 PT100센서를 연결하여 구축하였고
마찬가지로 자동 온도기록지를 통해 관리하던것을 보다 손쉽게 관리하실수 있도록 구축하였습니다.

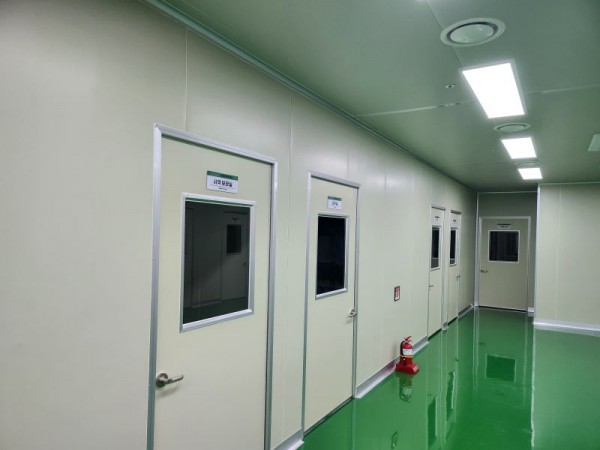

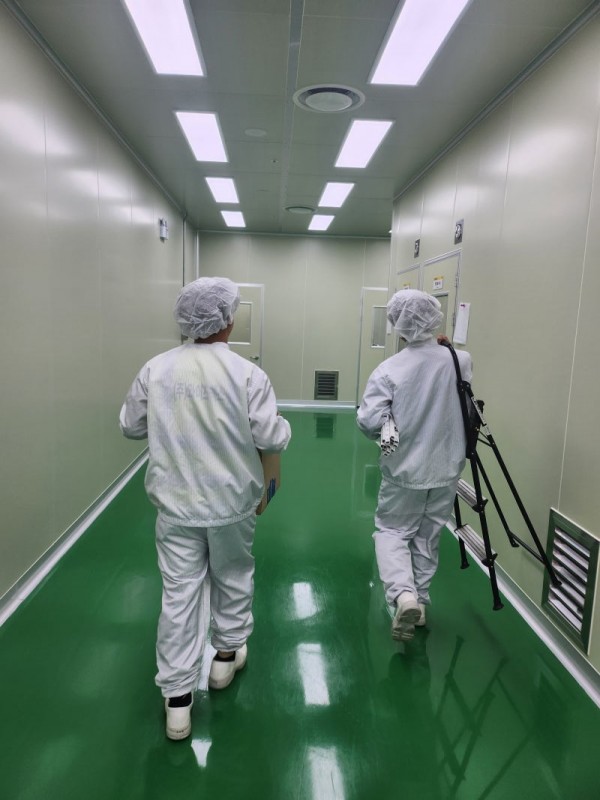

클린룸의 경우 방진복으로 환복후 내부에 위치한 여러 클린룸에
룸 온습도 측정을 위해 RN400-H2PS 제품으로 구축하였습니다.

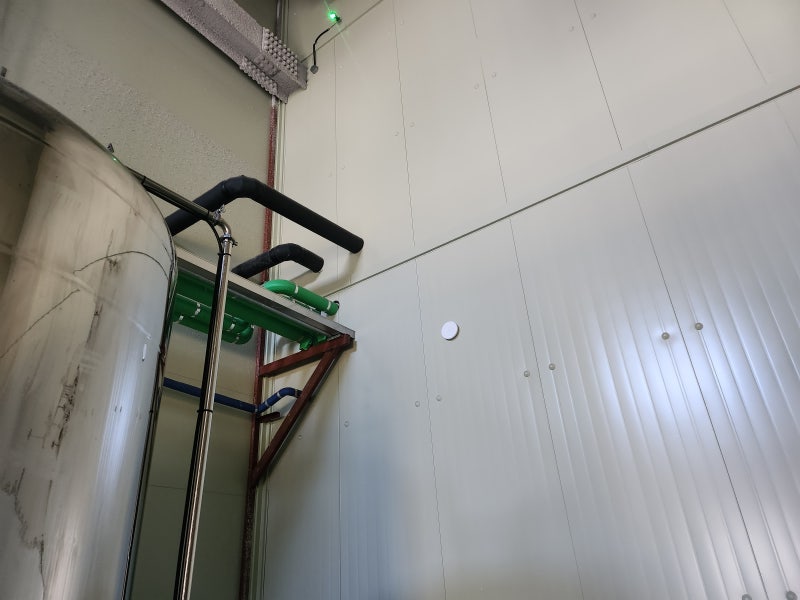

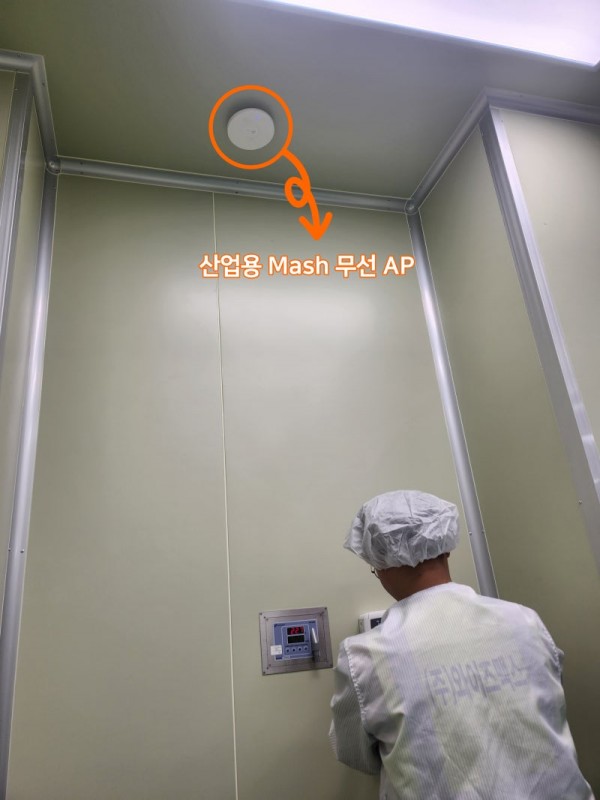

산업용 Mash 무선 AP 제품은 각실에 설치를 하여 원활한 통신이 되도록 구축하였습니다.

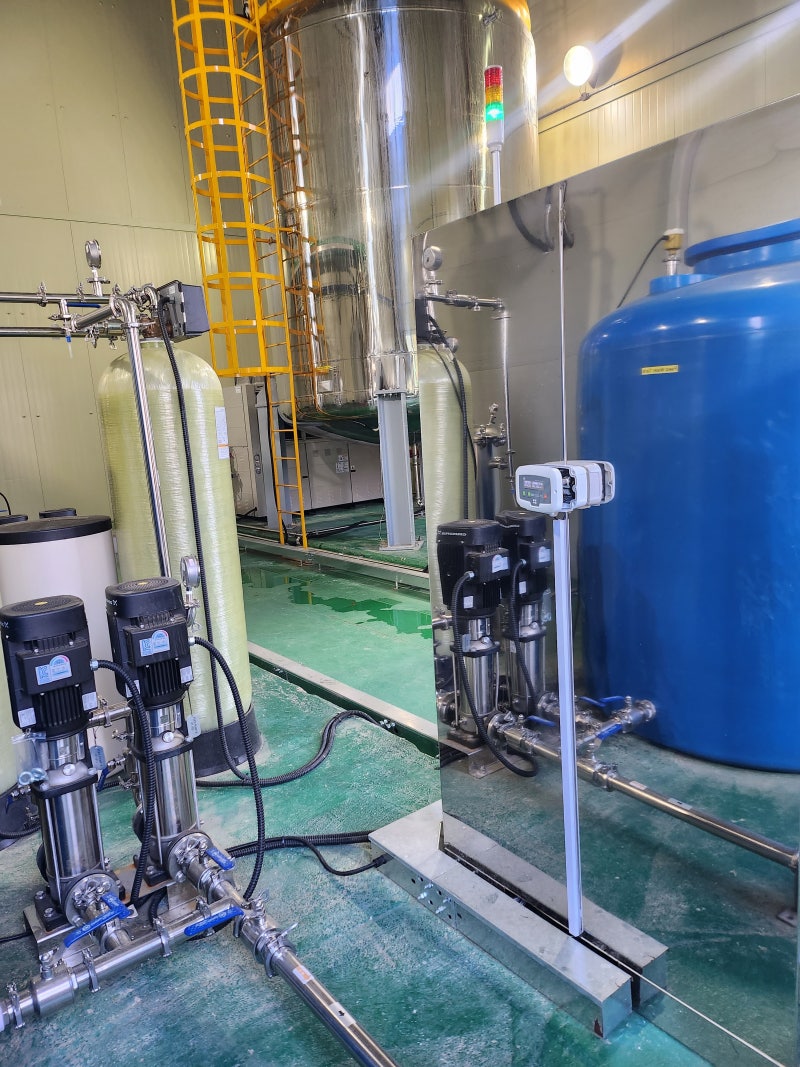

마지막으로 추가 요청사항으로 정제수실에 전원 끊김 알람용으로
스페어 제품을 설치하고 싶다 하시어 설치를 진행하였고 RN400의 전원 끊김알람을 통해
해당 구역 전원이 끊겼을때 관리자에게 알람이 갈수 있도록 구축되었습니다.
