안녕하세요 산업용 IoT 센서를 활용하여
다양한 센서 모니터링 솔루션을 전문으로
구축해드리는 기업 (주)와이즈맥스 입니다.

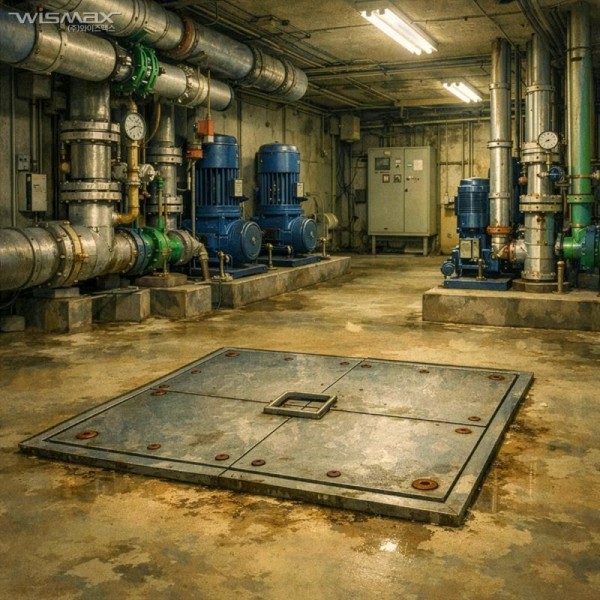

오늘은 공공기관 건물 지하에 위치한 집수정의
수위를 모니터링하기 위한 IoT 센서 모니터링 솔루션
설치사례를 소개해 보려고 합니다.
건물의 지하에는 대부분 집수정이 설치되어 있습니다.
집수정은 건물 내부 또는 주변에서 유입되는 물을 한곳으로 모아
배수 펌프를 통해 외부로 배출하기 위한 시설입니다.
비나 폭우뿐 아니라 건물 내부 배수, 주방·설비에서 발생하는 물,
지하층 결로 및 응축수 등 다양한 물이 집수정으로 모이게 되죠
문제는 배수 펌프가 정상적으로 동작하지 않을 경우입니다.
이때 집수정 수위는 빠르게 상승하게 되고, 지하 침수,
전기·설비 손상, 건물 운영 중단 등 큰 문제가 발생할수 있습니다.
따라서 집수정 관리의 핵심은 펌프가 고장나더라도 수위 상승을
즉시 인지하여 빠르게 조치하는 것입니다.
이를 위해서 실시간 수위 모니터링은 반드시 필요합니다.
※ 기존 지하 집수정 관리 방식의 한계 ※
기존의 집수정 관리 방식은 대부분 아래와 같았습니다.
👉 일정 주기의 육안 점검
👉 문제가 발생했을 때 현장 확인
👉 야간·휴일에는 확인 지연
👉 담당자가 직접 지하로 내려가야 하는 구조
특히 공공기관 건물은 "사고 발생 후 대응" 보다
사고 자체를 예방하는 관리 체계가 중요하지만
기존 방식으로는 이를 충족하기 어려웠습니다.
※ 솔루션 도입 목적 ※
이번 현장의 요구사항은 명확했습니다.
👉 지하에 내려가지 않고 사무실에서 집수정 상태 확인
👉 배수 펌프 고장 시 바로 집수정 수위 변화를 감시
👉 수위 상승을 빠르게 인지해 이탈알람으로 즉각 알람
👉 담당자의 이동·점검 부담 최소화
즉, 단순 측정이 아닌 관리자가 '지금 조치가 필요한지'를
판단할 수 있는 정보 제공이 목표였습니다.
※ 특이사항1 : 센서 방식 변경 ※

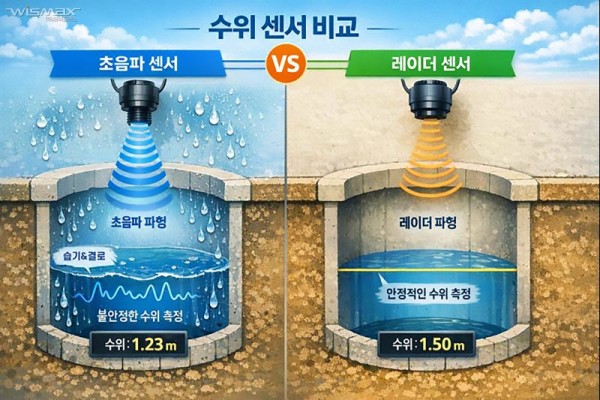

초기에는 일반적으로 많이 사용되는 초음파 수위센서로
솔루션을 구성했습니다. 하지만 현장 조사 과정에서
다음과 같은 환경적 요소가 확인되었습니다.
👉 집수정에 주방시설에서 발생하는 뜨거운물 유입.
👉 이로 인해 내부에 이슬점 및 결로 발생 환경
위와 같은 상황에서는 초음파 방식은 수위 측정에
영향을 받을수 있어서 환경 변화에 덜 민감한
레이더 수위센서로 변경하여 구축했습니다.
※ 특이사항2 : 통신망 구성 ※
해당 공공기관 건물에는 통신망 구성에도 문제가 있었습니다.
👉 보안상의 이유로 내부망 사용이 어려움
👉 별도의 통신망 구축을 하려면 공사 필요
👉 복잡한 내부 승인 절차와 높은 비용, 긴 기간
그래서 이 문제를 해결하기 위해 LTE 라우터를 설치하여
별도의 통신망을 구축해 네트워크 공사 없이도 안정적으로
IoT 센서를 사용하실수 있도록 구성하였습니다.
※ 수위 IoT 센서 모니터링 솔루션 구성 ※
그래서 종합된 전체적인 솔루션 구성은 아래와 같습니다.

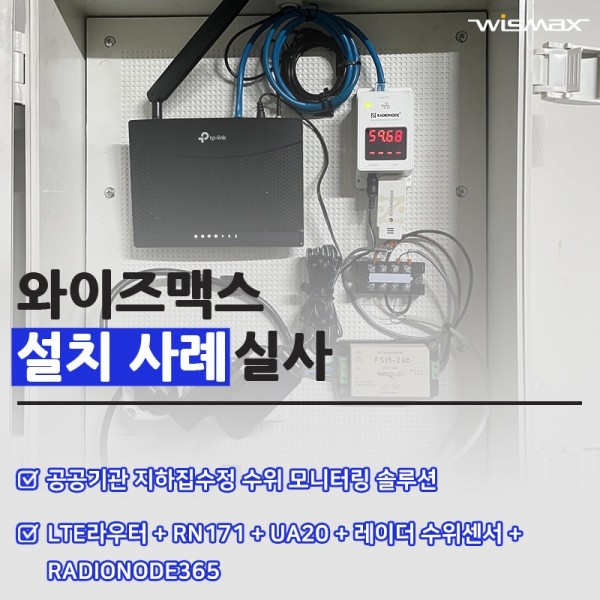

👉 LTE 라우터 : 현장 독립 통신망 구성
👉 RN171 : UA 시리즈 연결하여 LAN을 통한 데이터 전송
👉 UA20-A : USB 타입의 4~20mA 출력 신호 연동 트랜스 미터
👉 레이더 수위센서 : 4~20mA 출력의 레이더 방식의 수위센서
👉 RADIONODE365 : 클라우드 웹서비스로 통합 모니터링 S/W

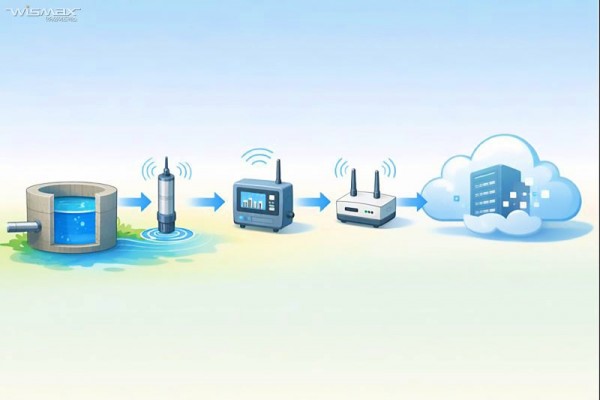

※ 실제 설치 현장 사진 ※

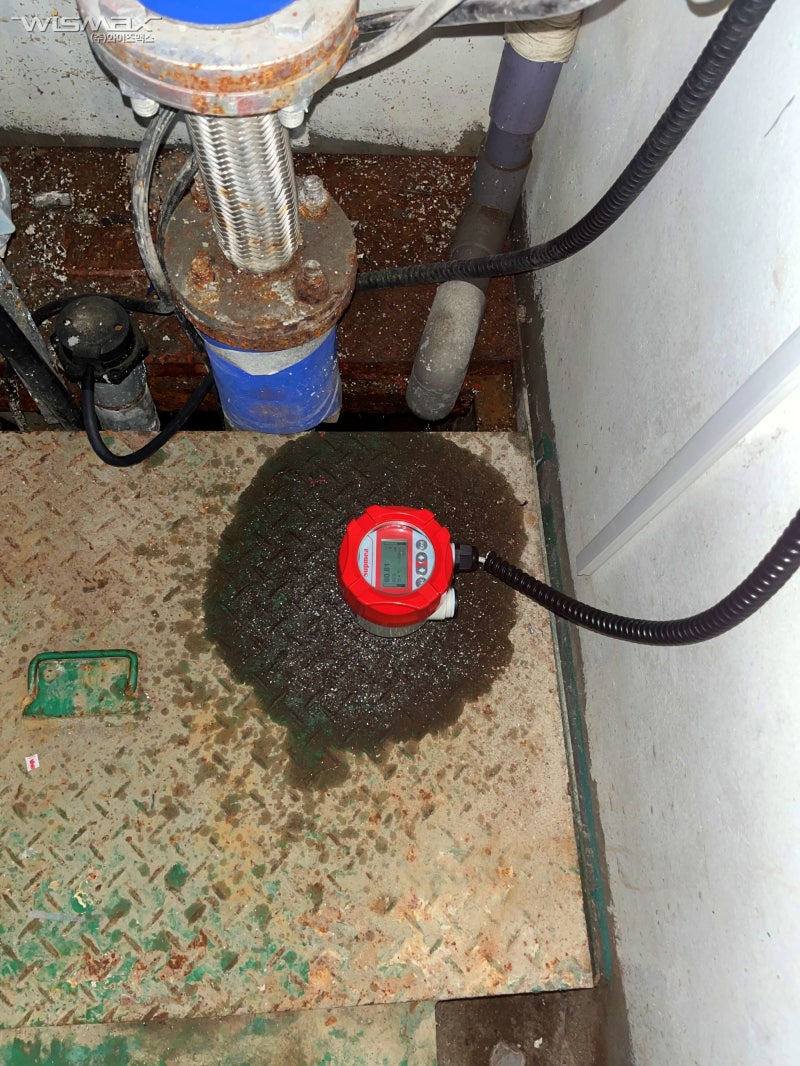

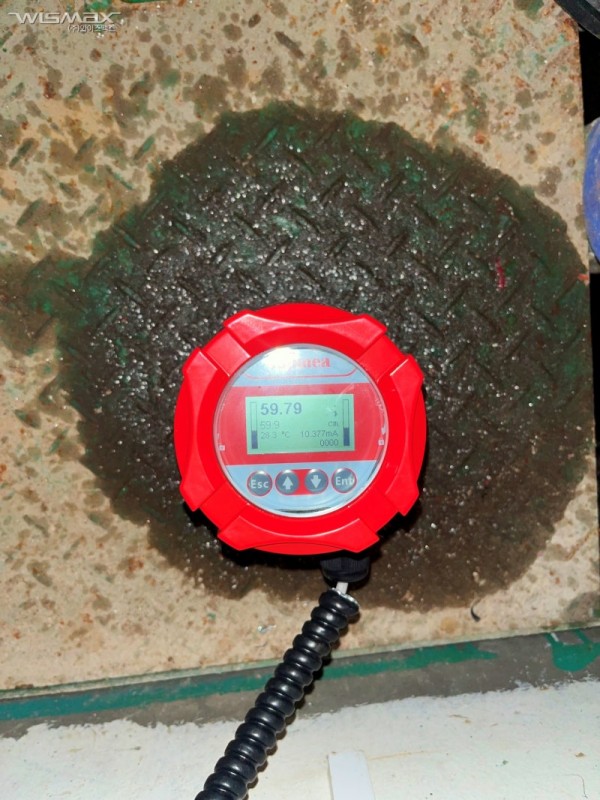

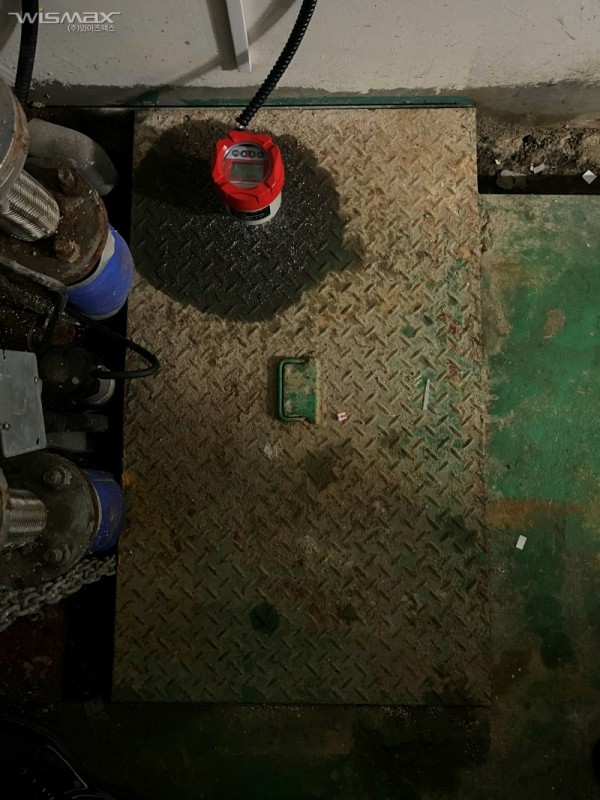

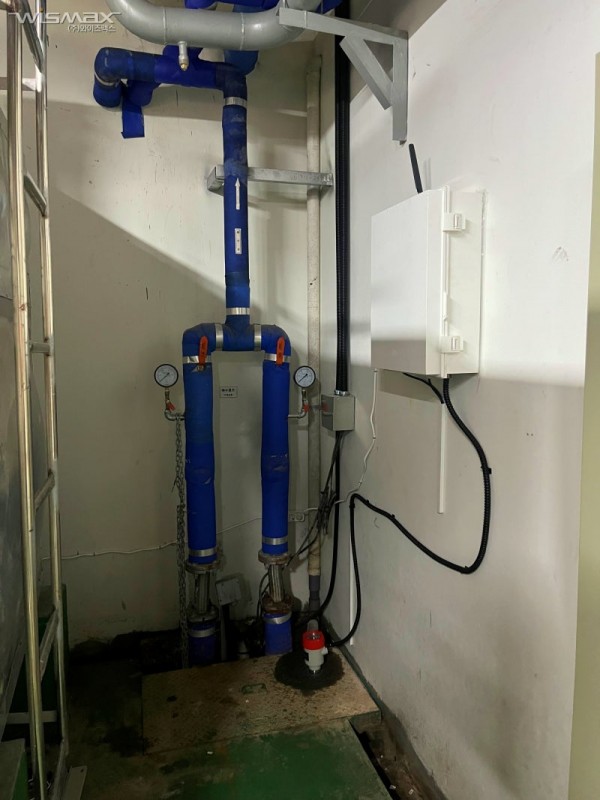

지하 집수정 뚜껑의 철판 부분에 구멍을 뚫어
레이더 수위센서를 설치하고 4~20mA 출력을
UA20-A에 연결하여 아날로그 신호를 디지털 신호로
전환 한뒤 RN171 데이터 전송기를 통해 Lan 선으로
데이터를 보내고 LTE 라우터가 인터넷 통신을 통해
RADIONODE365 클라우드로 데이터를 전송하는 형태로 구성

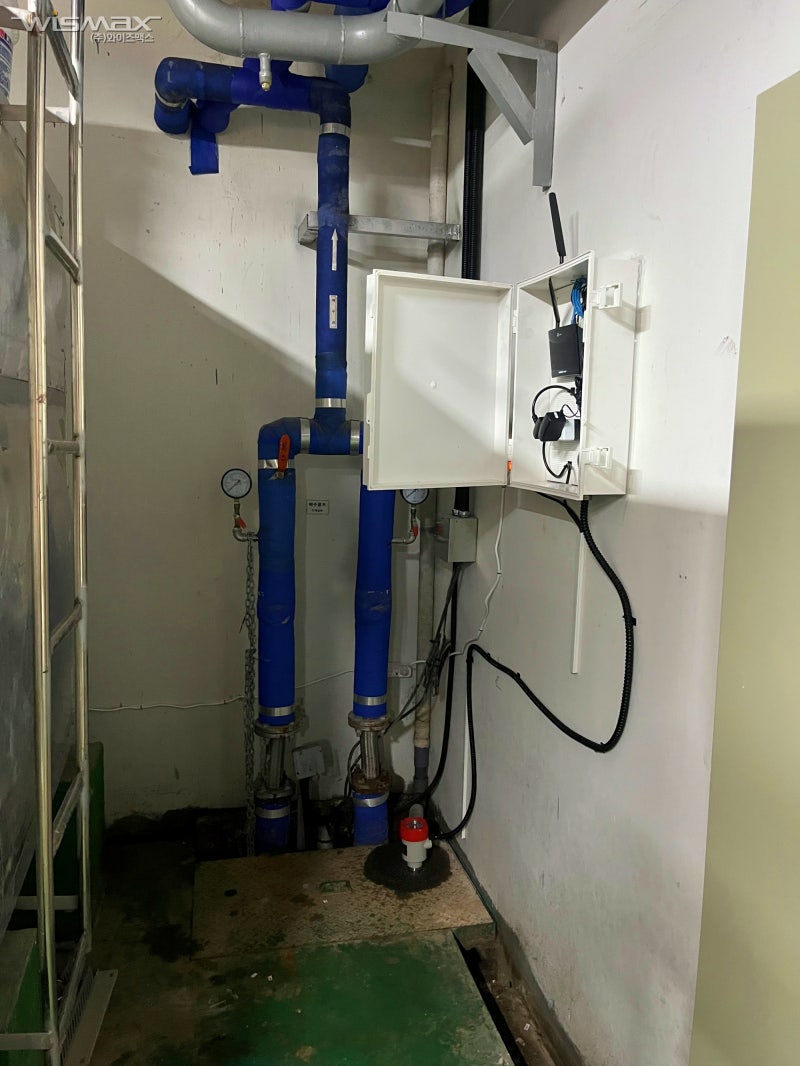

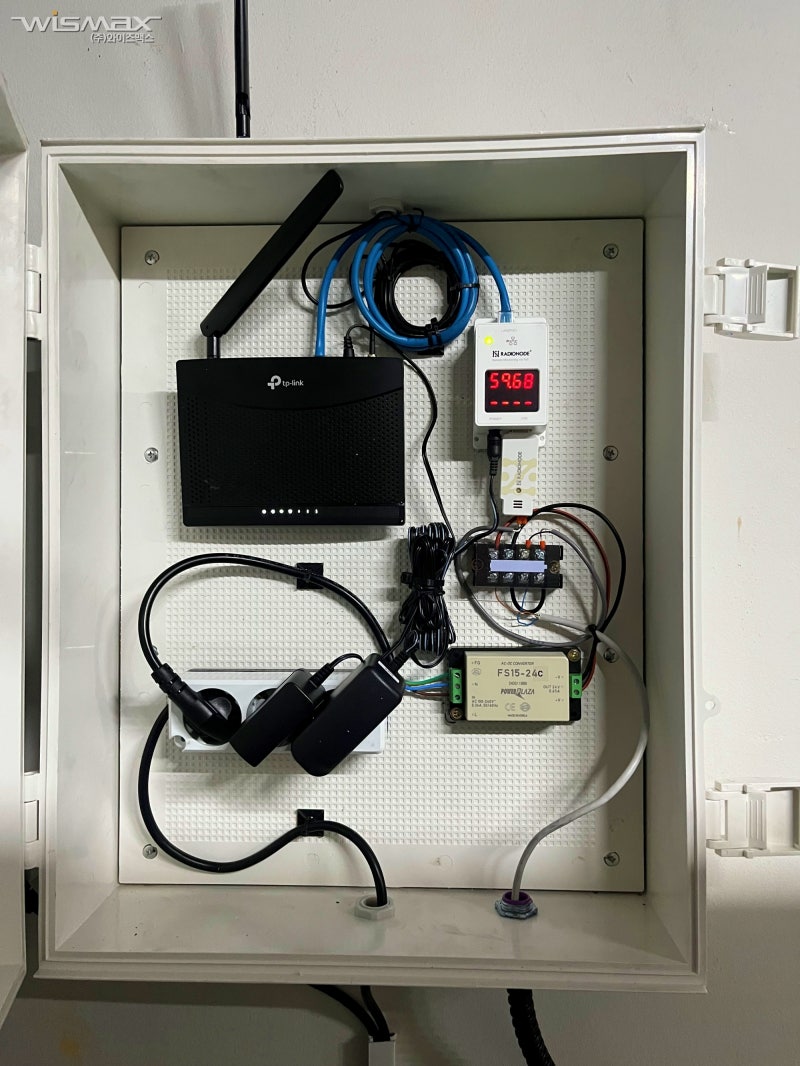

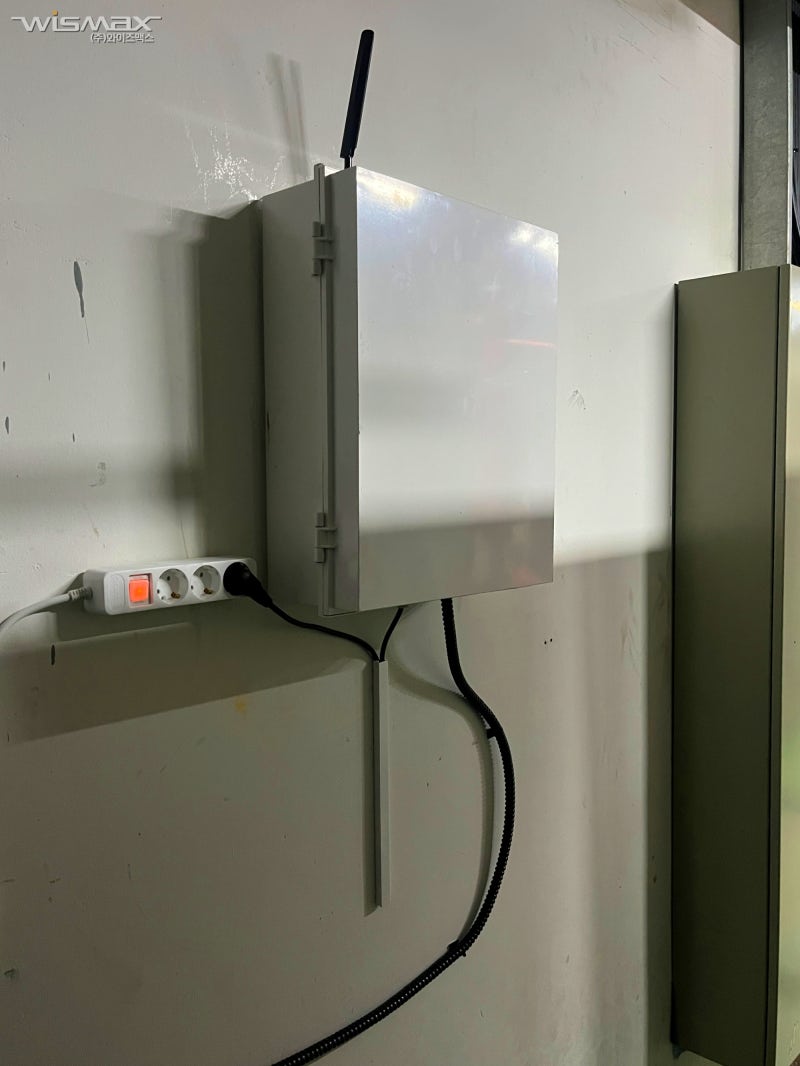

현장에는 습기와 부식등의 이유로 함체로 구성하여
진행하였고 LTE 라우터의 안테나는 함체 외부로 빼서
통신이 보다 원활하게 되도록 하였으며 선은 플렉시블관으로
깔끔하게 설치를 진행하였습니다.
※ 통합 관제 ※
수집된 수위 데이터는 RADIONODE365 클라우드 웹서비스를
통해 통합 관리를 하실수 있도록 하였고 관리자, 사용자를 구분하여
체계적인 관리와 전화, 문자, 메일 등의 이탈알람, 일간, 주간, 월간 등으로
발행되는 보고서, Open Api, 이미지 뷰어 등 IoT 센서 모니터링을 위한
다양한 기능으로 쉽게 관리하실수 있도록 하였습니다.
※ 마무리 말 ※
이번 공공기관 지하 집수정 수위 IoT 센서 모니터링 솔루션을 통해
지하 점검 횟수가 크게 감소하였고 배수 펌프 고장시 대응 속도 또한
크게 향상 되었습니다. 침수 사고를 사전에 예방하게 되었을 뿐만 아니라
시설 관리 효율 및 안전성 또한 크게 향상 되었습니다.
저희 와이즈맥스는 다년간 산업용 IoT 센서 모니터링 솔루션을
전문으로 하여 온도, 습도, 유해가스, 악취, 체감온도, 공기질,
수위, 누수, 누액, 진동, 소음 등 다양한 센서 모니터링 솔루션을
진행해 왔습니다. 필요하신 센서 모니터링이 있다면 언제든
저희 와이즈맥스에 문의해주세요. 전문엔지니어를 통해
최적의 맞춤형 솔루션을 약속드립니다.
