RN400 HelpDesk 1-5V 입력방법 안내(UA20,RN400)

본문

UA20A, UA20B, RN400-T2-CS제품에 저항 150Ω 을 이용하여 1-5V output 신호를 받을수 있습니다.

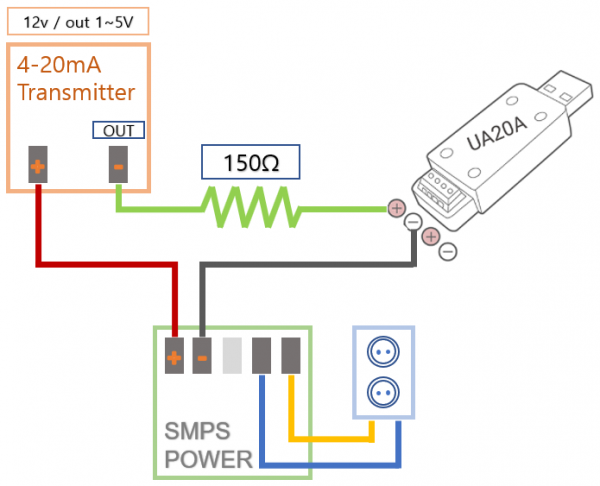

1. UA20A로 1-5V Transmitter 사용방법(2선식)

1.Transmitter에 필요한 전원을 준비합니다.

2. 전원 + (플러스) 단자와 Transmitter + (플러스) 단자와 연결합니다.

3. Transmitter GND (마이너스) 단자와 저항 150Ω을 연결후 UA20A + (플러스) 단자와 연결합니다.

4. UA20A GND (마이너스) 단자와 전원 GND (마이너스) 단자와 연결합니다.




2. UA20A로 1-5V Transmitter 사용방법(3선식)

1.Transmitter에 필요한 전원을 준비합니다.

2. 전원 + (플러스) 단자와 Transmitter + (플러스) 단자와 연결, 전원 GND (마이너스) 단자와 Transmitter GND (마이너스) 단자와 연결합니다.

3. Transmitter에 1~5V Output 단자와 저항 150Ω을 연결후 UA20A + (플러스) 단자와 연결합니다.

4. UA20A GND (마이너스) 단자와 전원 GND (마이너스) 단자와 연결합니다.



5. PC에서 UA Calibrator 실행후 UA20B를 PC와 연결합니다.

6. Transmitter의 1-5V 범위중 출력이 없을때 최소값을 표시하고 싶다면 입력모드를 0~20mA로 변경합니다.(Scale 최소값으로 설정 보여집니다)

7. Scale값을 Transmitter Scale값과 동일하게 지정합니다.



3. UA20B로 1-5V Transmitter 사용방법(2선식)

1.Transmitter + (플러스) 단자와 UA20B 12V DC Output + (플러스) 단자에 연결합니다.

2. UA20B CH1 + (플러스) 단자와 저항 150Ω을 연결후 Transmitter GND (마이너스) 단자와 연결합니다.



4. UA20B로 1-5V Transmitter 사용방법(3선식)

1.Transmitter에 나오는 + (플러스) 단자와 UA20B 12V DC output + (플러스) 단자와 연결합니다.

2. Transmitter에 1~5V Output 단자와 저항 150Ω을 연결후 UA20B CH1 + (플러스) 단자와 연결합니다.

3. Transmitter에 GND (마이너스) 단자와 UA20B CH1 GND (마이너스) 단자와 연결합니다.



4. PC에서 UA Calibrator 실행후 UA20B를 PC와 연결합니다.

5. Transmitter의 1-5V 범위중 출력이 없을때 최소값을 표시하고 싶다면 입력모드를 0~20mA로 변경합니다.(Scale 최소값으로 설정 보여집니다)

6. Scale값을 Transmitter Scale값과 동일하게 지정합니다.



5. RN400-T2-CS 1-5V Transmitter 사용방법(2선식)

1.Transmitter에 필요한 전원을 준비합니다.

2. 전원 + (플러스) 단자와 Transmitter + (플러스) 단자와 연결합니다.

3. Transmitter 1~5V Output 단자와 저항 150Ω을 연결후 RN400-T2-CS + (플러스) 단자와 연결합니다.

4. RN400-T2-CS GND (마이너스) 단자와 전원 GND (마이너스) 단자와 연결합니다.

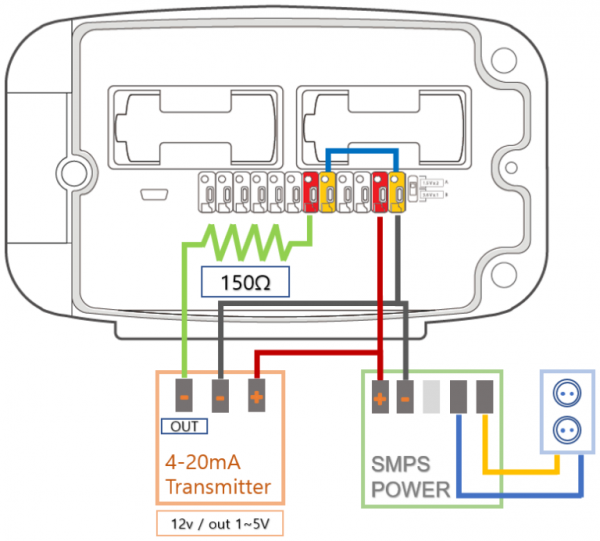

6. RN400-T2-CS 1-5V Transmitter 사용방법(3선식)

1.Transmitter에 필요한 전원을 준비합니다.

2. 전원 + (플러스) 단자와 Transmitter + (플러스) 단자와 연결합니다.

3. Transmitter 1~5V Output 단자와 저항 150Ω을 연결후 RN400-T2-CS + (플러스) 단자와 연결합니다.

4. Transmitter GND (마이너스) 단자는 전원 GND (마이너스) 단자와 연결합니다.

5. RN400-T2-CS GND (마이너스) 단자와 전원 GND (마이너스) 단자와 연결합니다.



6. RN400 Calibration Mode 진입하기
7. Transmitter의 1-5V 범위중 출력이 없을때 최소값을 표시하고 싶다면 입력모드를 0~20mA로 변경합니다.(Scale 최소값으로 설정 보여집니다)
8. Scale값을 Transmitter Scale값과 동일하게 지정합니다.
